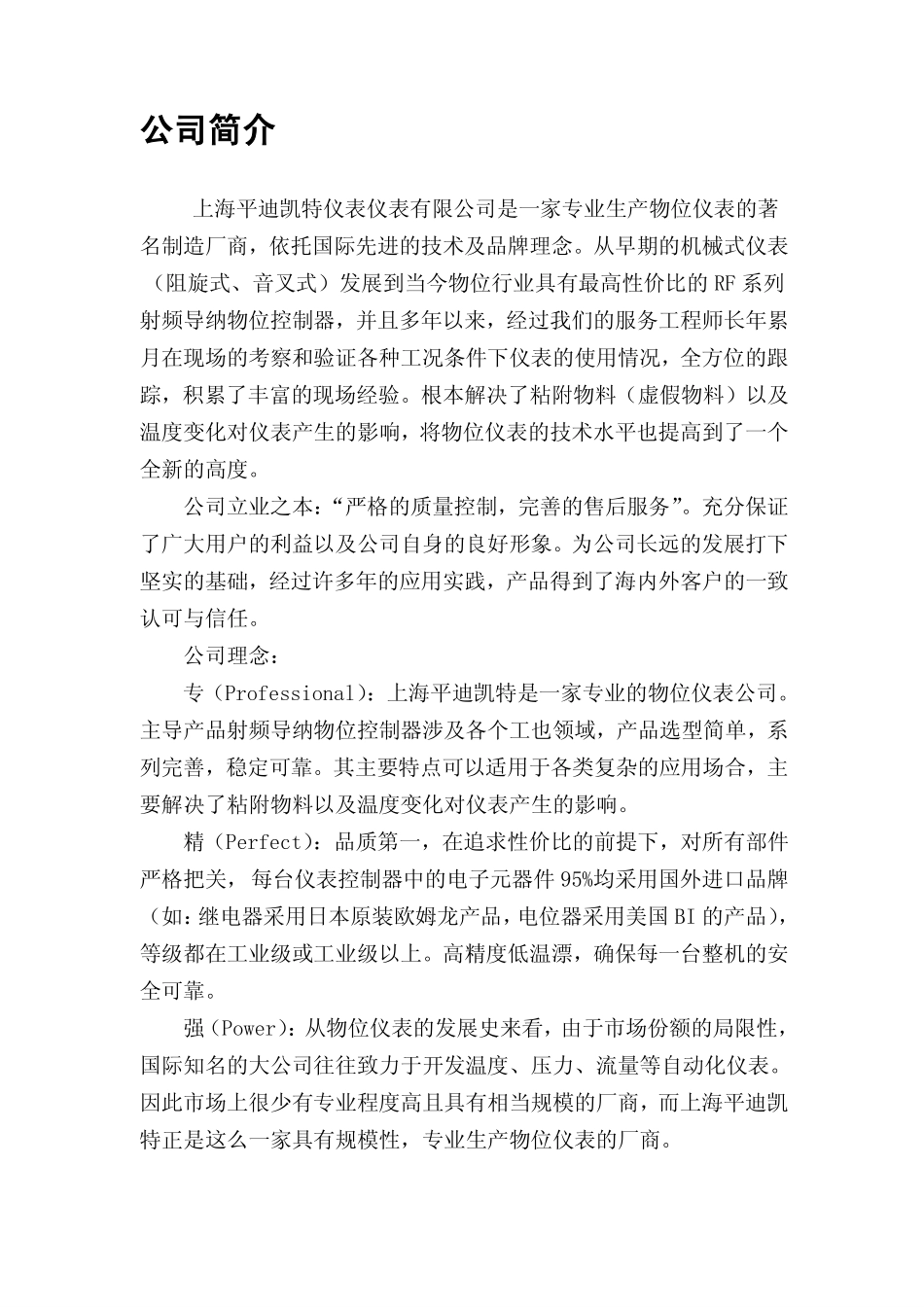

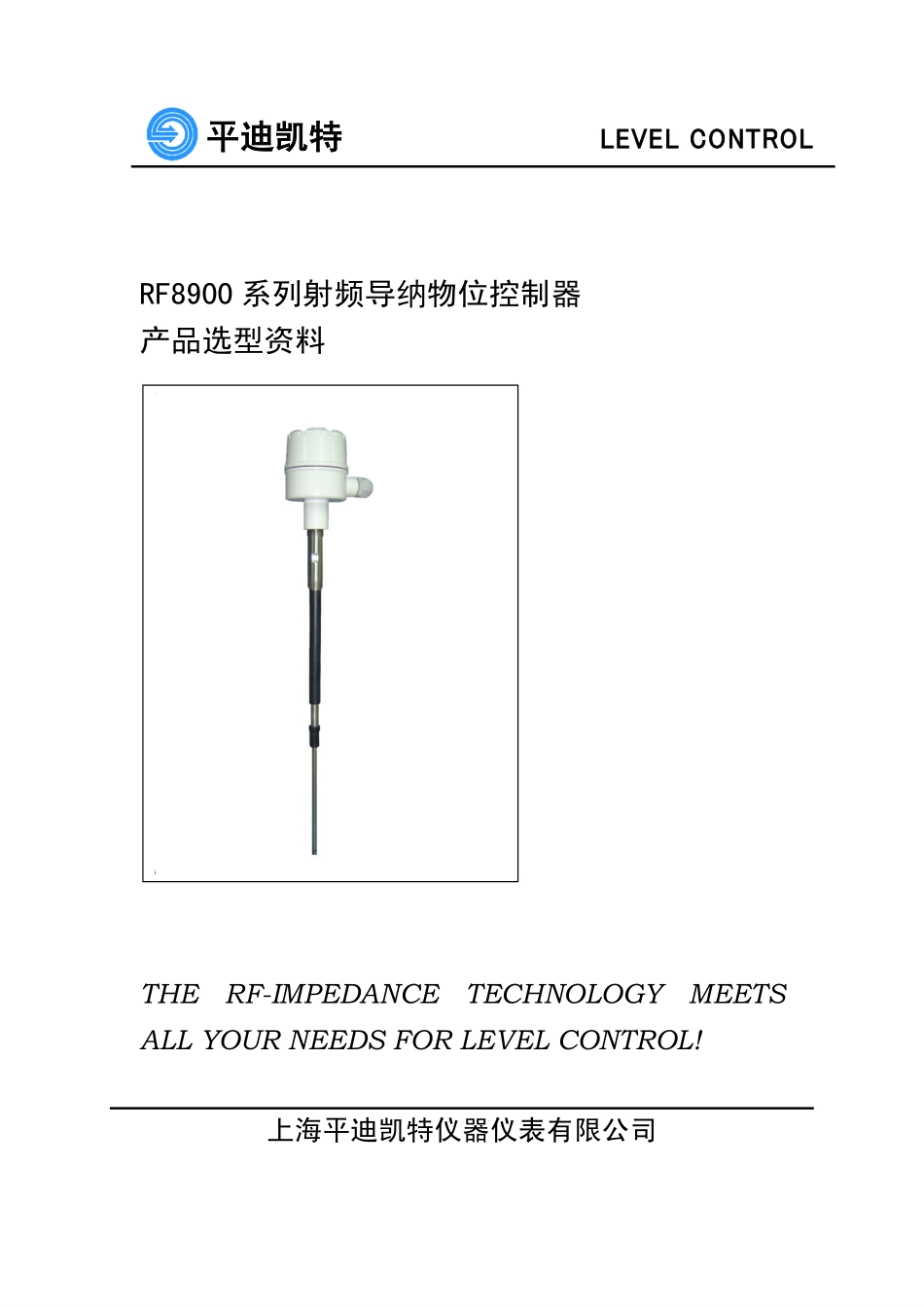

平迪凯特LEVELCONTROLRF8900系列射频导纳物位控制器产品选型资料THERF-IMPEDANCETECHNOLOGYMEETSALLYOURNEEDSFORLEVELCONTROL!上海平迪凯特仪器仪表有限公司公司简介上海平迪凯特仪表仪表有限公司是一家专业生产物位仪表的著名制造厂商，依托国际先进的技术及品牌理念。从早期的机械式仪表（阻旋式、音叉式）发展到当今物位行业具有最高性价比的RF系列射频导纳物位控制器，并且多年以来，经过我们的服务工程师长年累月在现场的考察和验证各种工况条件下仪表的使用情况，全方位的跟踪，积累了丰富的现场经验。根本解决了粘附物料（虚假物料）以及温度变化对仪表产生的影响，将物位仪表的技术水平也提高到了一个全新的高度。公司立业之本：“严格的质量控制，完善的售后服务”。充分保证了广大用户的利益以及公司自身的良好形象。为公司长远的发展打下坚实的基础，经过许多年的应用实践，产品得到了海内外客户的一致认可与信任。公司理念：专（Professional）：上海平迪凯特是一家专业的物位仪表公司。主导产品射频导纳物位控制器涉及各个工也领域，产品选型简单，系列完善，稳定可靠。其主要特点可以适用于各类复杂的应用场合，主要解决了粘附物料以及温度变化对仪表产生的影响。精（Perfect）：品质第一，在追求性价比的前提下，对所有部件严格把关，每台仪表控制器中的电子元器件95%均采用国外进口品牌（如：继电器采用日本原装欧姆龙产品，电位器采用美国BI的产品），等级都在工业级或工业级以上。高精度低温漂，确保每一台整机的安全可靠。强（Power）：从物位仪表的发展史来看，由于市场份额的局限性，国际知名的大公司往往致力于开发温度、压力、流量等自动化仪表。因此市场上很少有专业程度高且具有相当规模的厂商，而上海平迪凯特正是这么一家具有规模性，专业生产物位仪表的厂商。射频导纳物位控制器RadioFrequencyImpedanceLevelControls□工作原理射频导纳物位控制器是利用相位差检测技术来探测被测料仓内物位的变化。控制器电子线路中的LC晶体振荡器产生一个固定频率的高频正弦波信号。该高频振荡信号被分为二路，一路直接送往探测极棒，另一路经过一个电压跟随器后送往防粘附保护电极。相位检测器将反馈自探测极棒的检测信号与基本信号进行相位比较。由于任何被测物料的介电常数和导电率与空气相比，总有差别，所以当探测极棒接触到物料时，检测信号的电抗（包括容抗和阻抗）就会发生变化，电抗的变化又引起探测极棒上检测信号的相位变化；因此，检测信号与基准信号的存在相位差，该相位差的变化经过处理后，驱动输出电路，发出报警信号。射频导纳式物位控制器是怎样克服粘附层对探测过程的影响呢?高频振荡信号一路直接送往探测极棒，另一路经过一个电压跟随器后送往防粘附保护电极，由于电压跟随器就是一个1:1的电压放大器，所以探测极棒上的信号与保护电极上的信号相比较，其大小、相位都是一样的，但二者之间相互又是独立的；前者参与检测，后者不参与检测。当有物料粘附在探头上时，物料在保护电极与被测料仓的仓壁之间构成了一个电容，而保护电极上的高频振荡信号就会使该电容趋于饱和；该电容饱和之后，保护电极周围物料的电势就等于保护电极上的电势，也就等于探测极棒上的电势，因此探测极棒上的高频检测信号无法通过物料粘附层流向仓壁——因为产生电流的流动一定要有电位差。RF系列射频导纳物位控制器就是利用等电势原理，彻底消除了物料粘附层对探测过程的影响。只有当探头真正接触到大量接地物料（无论是干物料，还是液体物料）时，探测极棒上的高频检测信号才会绕过饱和区流向仓壁，从而指示料位的存在，发出报警信号。一、概述1.1用途RF系列射频导纳物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。RF系列射频导纳物位控制器拥有多项专利技术，是目前市场上性能最为稳定可靠的料位计之一，它真正克服了以往料位计（电容式、阻旋式、音叉式）所不能克服的问题；如：粘附料（假料）及环境温度变化对仪表所产生的误报警现象。另外还具有校准简单快捷、各型号通用性强、安装方便、外观美观等...
