CTP直接制版技术的应用VIP免费

CTP直接制版技术的应用_第1页
1/21
CTP直接制版技术的应用_第2页
2/21
CTP直接制版技术的应用_第3页
3/21

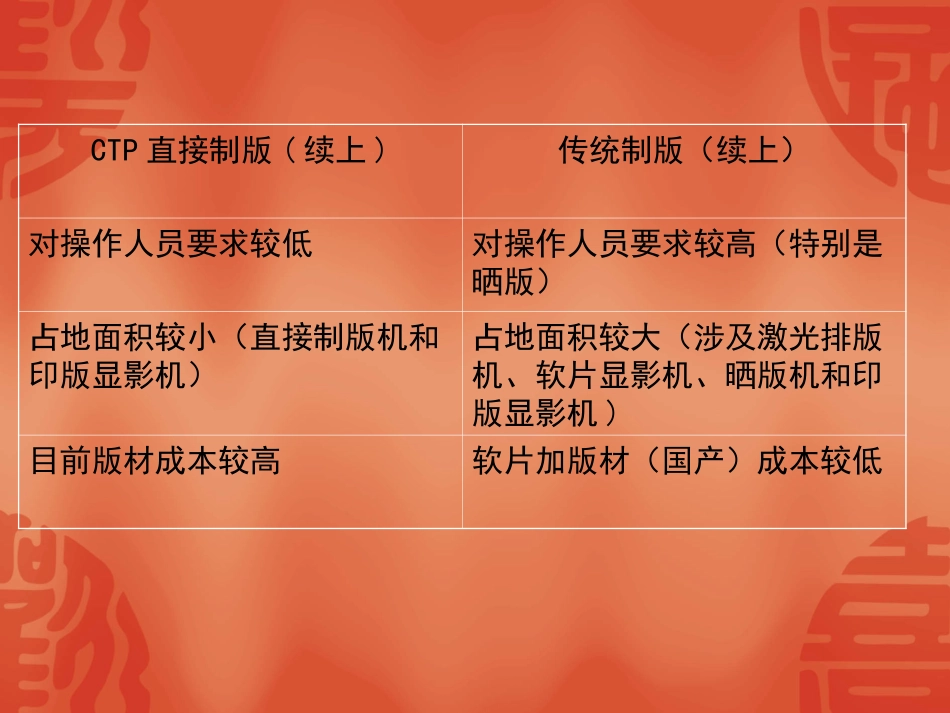

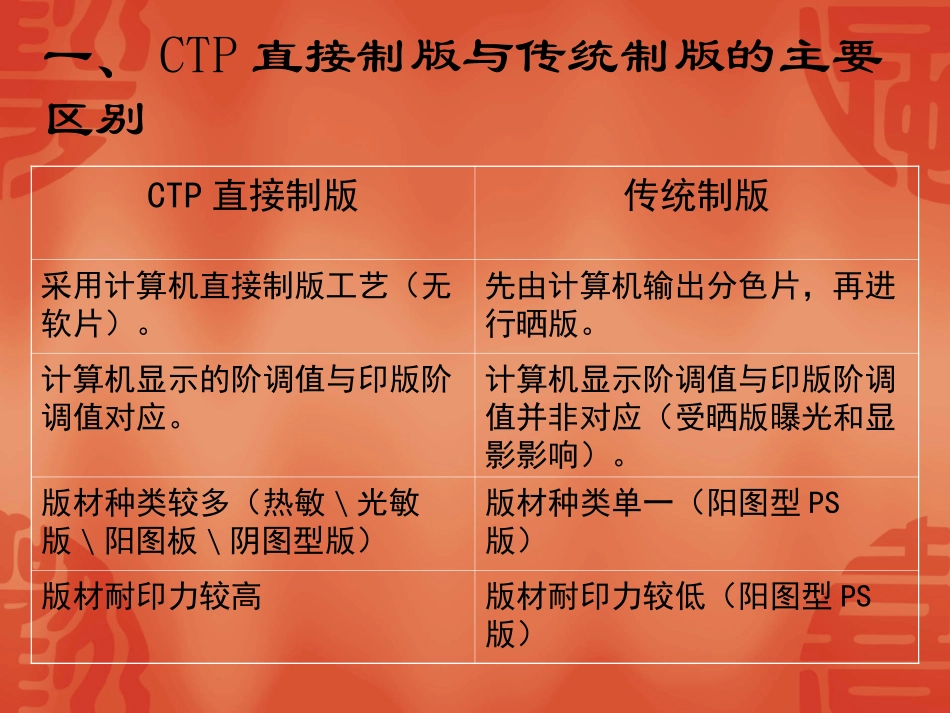

CTP直接制版技术的应用一、CTP直接制版与传统制版的主要区别CTP直接制版传统制版采用计算机直接制版工艺(无软片)。先由计算机输出分色片,再进行晒版。计算机显示的阶调值与印版阶调值对应。计算机显示阶调值与印版阶调值并非对应(受晒版曝光和显影影响)。版材种类较多(热敏\光敏版\阳图板\阴图型版)版材种类单一(阳图型PS版)版材耐印力较高版材耐印力较低(阳图型PS版)CTP直接制版(续上)传统制版(续上)对操作人员要求较低对操作人员要求较高(特别是晒版)占地面积较小(直接制版机和印版显影机)占地面积较大(涉及激光排版机、软片显影机、晒版机和印版显影机)目前版材成本较高软片加版材(国产)成本较低二、传统制版的晒版曲线1.阳图型PS版在晒版后,中间调(分色片上50%阶调值)的阶调值减少量(见CY/T30-1999行业标准)2.分色片上25um直径的小网点能转移到印版上。(但实际晒版中往往丢失)网线数50%阶调值减少量对应印版阶调值50cm-1(125l/in)3%~4%46%~47%60cm-1(150l/in)3.5%~5%45%~46.5%70cm-1(175l/in)4.5%~6%44%~45.5%3.晒版特性曲线50100%分色片阶调值印版阶调值%10050三、CTP直接制版特性曲线1.如果计算机上显示的图像的特性曲线不作调整,那CTP直接制版的印版,上机印刷的效果,在与传统制版的印版印刷扩大率相同的前提下,其中间调印刷阶调值要与传统印版大4.5%~6%(175l/in),即印品中间调闷暗,暗调层次较差。因此必须重新设定CTP直接制版的特性曲线,即在其它条件不变时,中间调需提亮4.5%~6%(175l/in)。2.CTP直接制版特性曲线%1005050100%印版阶调值显示阶调值四、对应不同网点增大值的CTP曲线1.对应新闻纸卷筒印刷机的中间调网点增大可达28%~35%对应轻涂纸卷筒印刷机的中间调网点增大可达15%~20%对应白板纸单张印刷机的中间调网点增大可达12%~18%对应铜版纸单张印刷机的中间调网点增大可达10%~16%2.对应不同的承印物和不同类型的印刷机必须确定能够转印到承印物上的最小网点阶调值(再小就印不上)和最大网点阶调值(再大就成实地);同时根据后工序(印刷)的原材料(纸张、油墨等)、色序、印刷适性等条件确定中性灰(黄、品、青)平衡曲线;综合依据上述要求,最终得到CTP直接制版各色版的特性曲线。3.网点增大值补偿特性曲线显示阶调值50100%印版阶调值%10050绿线:铜版纸单张印刷机补偿曲线蓝线:白板纸单张印刷机补偿曲线紫线:轻涂纸卷筒印刷机补偿曲线红线:新闻纸卷筒印刷机补偿曲线五、调幅(AM)网点与调频(PM)网点的CTP特性曲线1.调幅网点需设定:网线数、网点角度、网点形状和输出分辨力(dpi)2.调幅网点的网线数、输出分辨力和网点阶调值变化的灰度级之间存在制约关系:(输出分辨力/挂网线数)2+1=灰度级;例如:(2400dpi/150lpi)2+1=2573.调频网点需要设定网点尺寸和输出分辨力,例:20um/25um和2400dpi/1200dpi,理论上用1200dpi输出的调频可以达到用2400dpi输出的调幅网的清晰度。4.调幅网和调频网特性曲线的比较由于调频网的印刷网点增大值要比调幅网大6%~7%(以20um调频为例),因此调频网的特性曲线要比调幅网在中间调处要多提亮6%~7%。显示阶调值50100%印版阶调值%10050调幅网调频网注:特性曲线未考虑正常网点增大值的补偿六、CTP直接制版的曝光和显影控制1.对应不同种类的CTP版材,感光灵敏度不同,直接制版机每束激光的功率也不同:热敏型版材感光灵敏度一般为240~300mJ/cm2(毫焦/厘米2),曝光功率大,激光管功率一般为几十瓦;光聚合型版材(如阴图型紫激光版)感光灵敏度一般为0.5~3mJ/cm2(毫焦/厘米2),曝光功率较小,激光管功率一般为30~50毫瓦。银盐型版材感光灵敏度一般为150~300uJ/cm2(微焦/厘米2),曝光功率很小,激光管功率一般3~5毫瓦。2.对应不同输出分辨力,CTP直接制版机每束激光功率需要作调整:由于输出分辨力决定了每一束激光光斑的大小,光斑越大,在相同的记录线速度下,要求光斑的光功率就越大。如1200dpi对应的每束激光功率是2400dpi的四倍。(如在外鼓式直接制版机转速不变时)3.光敏型(如光聚合、光分解、银盐扩散型)版材要求每束激光...
