单相电动机常见故障与修理方法VIP免费

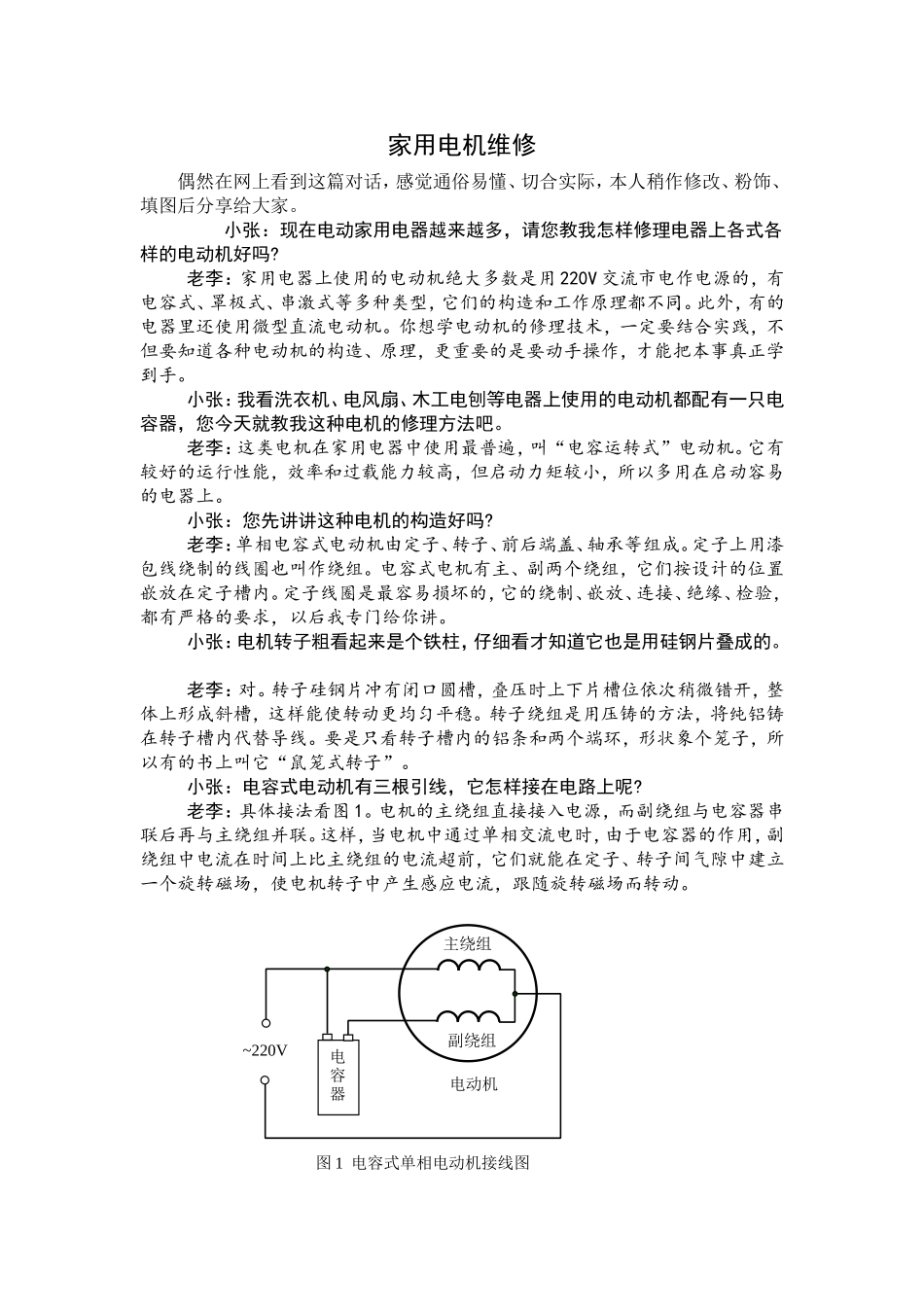

家用电机维修偶然在网上看到这篇对话，感觉通俗易懂、切合实际，本人稍作修改、粉饰、填图后分享给大家。小张：现在电动家用电器越来越多，请您教我怎样修理电器上各式各样的电动机好吗?老李：家用电器上使用的电动机绝大多数是用220V交流市电作电源的，有电容式、罩极式、串激式等多种类型，它们的构造和工作原理都不同。此外，有的电器里还使用微型直流电动机。你想学电动机的修理技术，一定要结合实践，不但要知道各种电动机的构造、原理，更重要的是要动手操作，才能把本事真正学到手。小张：我看洗衣机、电风扇、木工电刨等电器上使用的电动机都配有一只电容器，您今天就教我这种电机的修理方法吧。老李：这类电机在家用电器中使用最普遍，叫“电容运转式”电动机。它有较好的运行性能，效率和过载能力较高，但启动力矩较小，所以多用在启动容易的电器上。小张：您先讲讲这种电机的构造好吗?老李：单相电容式电动机由定子、转子、前后端盖、轴承等组成。定子上用漆包线绕制的线圈也叫作绕组。电容式电机有主、副两个绕组，它们按设计的位置嵌放在定子槽内。定子线圈是最容易损坏的，它的绕制、嵌放、连接、绝缘、检验，都有严格的要求，以后我专门给你讲。小张：电机转子粗看起来是个铁柱，仔细看才知道它也是用硅钢片叠成的。老李：对。转子硅钢片冲有闭口圆槽，叠压时上下片槽位依次稍微错开，整体上形成斜槽，这样能使转动更均匀平稳。转子绕组是用压铸的方法，将纯铝铸在转子槽内代替导线。要是只看转子槽内的铝条和两个端环，形状象个笼子，所以有的书上叫它“鼠笼式转子”。小张：电容式电动机有三根引线，它怎样接在电路上呢?老李：具体接法看图1。电机的主绕组直接接入电源，而副绕组与电容器串联后再与主绕组并联。这样，当电机中通过单相交流电时，由于电容器的作用，副绕组中电流在时间上比主绕组的电流超前，它们就能在定子、转子间气隙中建立一个旋转磁场，使电机转子中产生感应电流，跟随旋转磁场而转动。主绕组副绕组电动机电容器~220V图1电容式单相电动机接线图小张：那么修理电动机应该从哪儿入手呢?老李：不论修什么电器，先判断故障是不是电机损坏引起的。常用的办法是将电机与负载脱离，看电机空转是否正常。只有确定电机有问题后，才能着手检测或拆卸。小张：我遇到最多的电机故障就是“不转”，只好把电机拆下检查。老李：不。电机通电后不能运转，原因有三个：电路没有接通；电容器损坏；电机本身有问题。实际检修中，一定要先查电源插头、插座、电源线是不是正常，查清电源电压是不是加到电机上了，再查电容器是否良好，最后才检查电机本身电机线圈断线、轴承损坏、转轴弯曲使定子和转子相擦，都会使电机不转。小张：是不是通电后能够转动，就证明电机没有问题呢?老李：恰恰相反，很多有故障的电机仍能转动，但转动并不正常。常见的情况有：电机运转无力．只能空转，一加负载就会停下来，这多是线圈短路或电容器容量减小造成的；电机启动后很快发热，这多是线圈受潮，绝缘下降，使绕组局部短路，或是定子与转子相擦造成；电机运转中噪声很大，这多是轴承损坏，转子轴向间隙过大，转轴弯曲、松动等故障造成的；电机漏电则多是受潮严重或绕组接地造成的。小张：我遇到过几台电机，要先拨一下，让轴转一转，才能迟缓的启动，这是什么原因呢?是因为电源电压低造成的吗?老李：这多半是电容器失效或断开，以及副绕组断路造成的。启动时，外力将电机向哪个方向转，电机就随着向这个方向启动，这是一种故障现象。电机前后端盖或是轴承不同心，转子与定子稍有挤卡，就会造成启动困难，但一经启动就能正常运转。电源电压偏低也会使电机启动困难，但这与电机本身无关。小张：电容器是这种电机的主要配件，它的好坏怎样检查呢，能用容量和耐压都适合的“电解电容器”代替启动电容吗?老李：电容器的常见故障有断路、短路、容量减退、失效。电机配用的电容器好坏，可以用万用表的高阻挡检查。将万用表拨到R×1k挡，两支表笔分别接到电容器的两个线头上，注意看表针的摆动情况：正常的电容器检测时，表针先向右有较大幅度的摆动，然后再缓缓退回到接近左边起始位置(...
