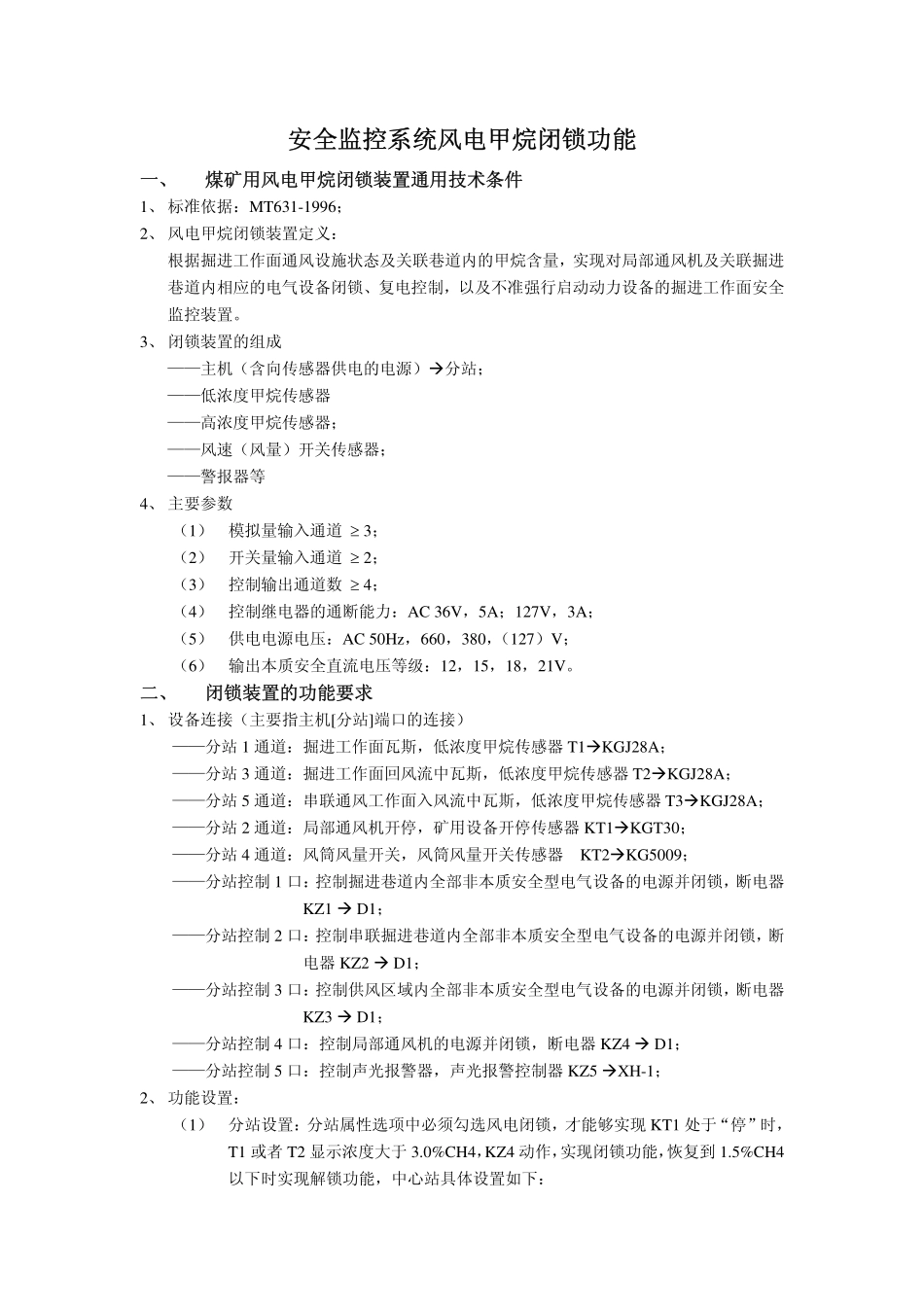

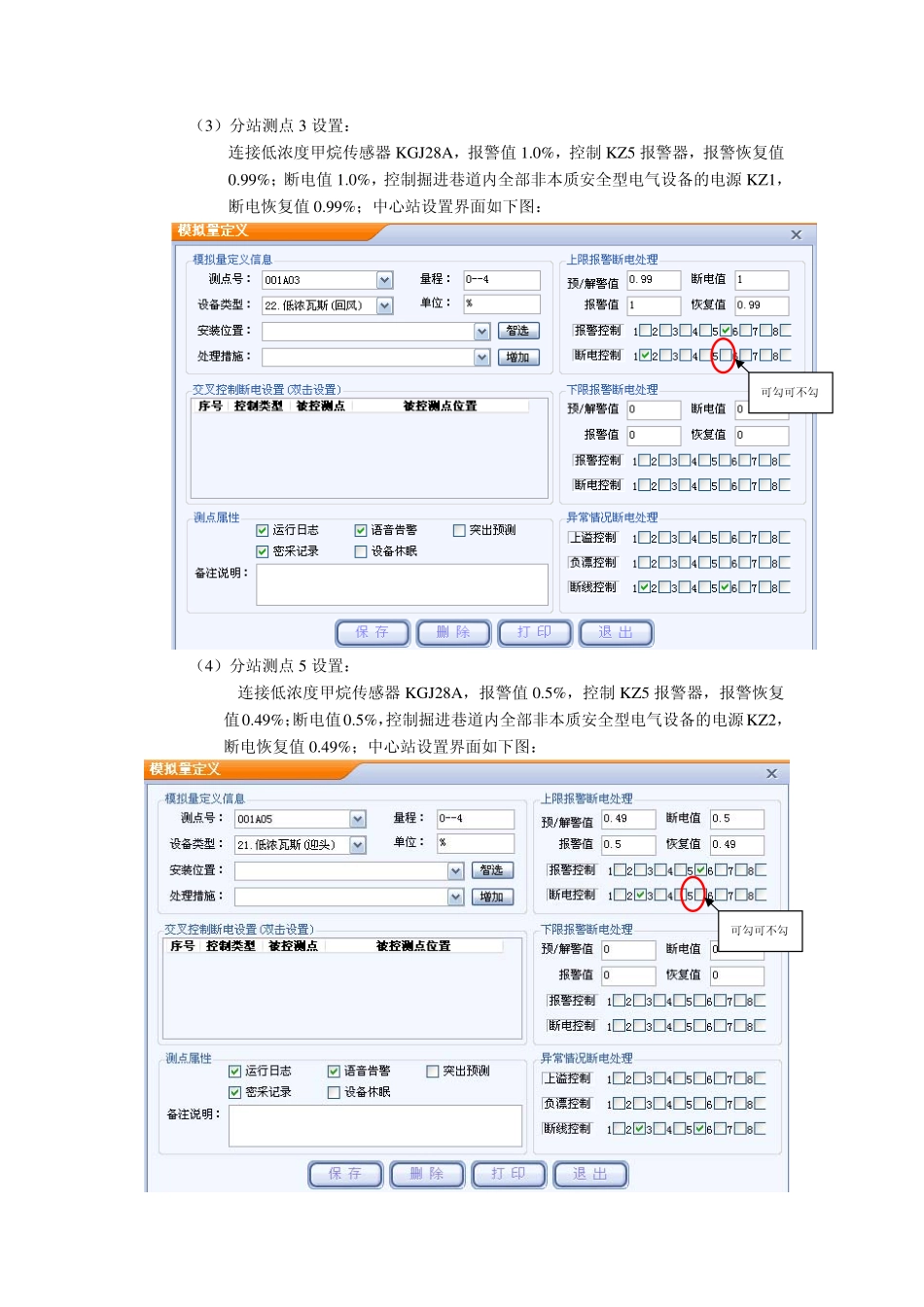

安全监控系统风电甲烷闭锁功能一、煤矿用风电甲烷闭锁装置通用技术条件1、标准依据：MT631-1996；2、风电甲烷闭锁装置定义：根据掘进工作面通风设施状态及关联巷道内的甲烷含量，实现对局部通风机及关联掘进巷道内相应的电气设备闭锁、复电控制，以及不准强行启动动力设备的掘进工作面安全监控装置。3、闭锁装置的组成——主机（含向传感器供电的电源）�分站；——低浓度甲烷传感器——高浓度甲烷传感器；——风速（风量）开关传感器；——警报器等4、主要参数（1）模拟量输入通道≥3；（2）开关量输入通道≥2；（3）控制输出通道数≥4；（4）控制继电器的通断能力：AC36V，5A；127V，3A；（5）供电电源电压：AC50Hz，660，380，（127）V；（6）输出本质安全直流电压等级：12，15，18，21V。二、闭锁装置的功能要求1、设备连接（主要指主机[分站]端口的连接）——分站1通道：掘进工作面瓦斯，低浓度甲烷传感器T1�KGJ28A；——分站3通道：掘进工作面回风流中瓦斯，低浓度甲烷传感器T2�KGJ28A；——分站5通道：串联通风工作面入风流中瓦斯，低浓度甲烷传感器T3�KGJ28A；——分站2通道：局部通风机开停，矿用设备开停传感器KT1�KGT30；——分站4通道：风筒风量开关，风筒风量开关传感器KT2�KG5009；——分站控制1口：控制掘进巷道内全部非本质安全型电气设备的电源并闭锁，断电器KZ1�D1；——分站控制2口：控制串联掘进巷道内全部非本质安全型电气设备的电源并闭锁，断电器KZ2�D1；——分站控制3口：控制供风区域内全部非本质安全型电气设备的电源并闭锁，断电器KZ3�D1；——分站控制4口：控制局部通风机的电源并闭锁，断电器KZ4�D1；——分站控制5口：控制声光报警器，声光报警控制器KZ5�XH-1；2、功能设置：（1）分站设置：分站属性选项中必须勾选风电闭锁，才能够实现KT1处于“停”时，T1或者T2显示浓度大于3.0%CH4，KZ4动作，实现闭锁功能，恢复到1.5%CH4以下时实现解锁功能，中心站具体设置如下：必须勾（2）分站测点1设置：连接低浓度甲烷传感器KGJ28A，报警值1.0%，控制KZ5报警器，报警恢复值0.99%；断电值1.5%，控制掘进巷道内全部非本质安全型电气设备的电源KZ1，断电恢复值0.99%；中心站设置界面如下图：可勾可不勾（3）分站测点3设置：连接低浓度甲烷传感器KGJ28A，报警值1.0%，控制KZ5报警器，报警恢复值0.99%；断电值1.0%，控制掘进巷道内全部非本质安全型电气设备的电源KZ1，断电恢复值0.99%；中心站设置界面如下图：（4）分站测点5设置：连接低浓度甲烷传感器KGJ28A，报警值0.5%，控制KZ5报警器，报警恢复值0.49%；断电值0.5%，控制掘进巷道内全部非本质安全型电气设备的电源KZ2，断电恢复值0.49%；中心站设置界面如下图：可勾可不勾可勾可不勾（5）分站测点2设置：接矿用设备开停传感器KGT30，“停”控制KZ3和KZ5，中心站设置界面如下图：（6）分站测点4设置：接风筒风量开关传感器，“停”控制KZ3和KZ5，中心站设置界面如下图：3、功能测试：（1）测试环境：装有KJ73N系统台式计算机1台，KJ306-J数据接口1台，大分站KJF86N（16）1台，开停传感器2台，分站测试箱一个，组装成一个简单的KJ73N系统，分站1通道接测试箱1路，分站2通道接开停传感器KGT30（1），分站3通道接测试箱2路，分站4通道接开停传感器KGT30（2），分站5通道接测试箱3路。（2）正常工作状态时，分站控制口全部无输出，没有红灯亮。（3）测试甲烷浓度超限：——T1传感器对应测试箱1路选中“800Hz”�浓度3.0%，KZ1动作，断电指示1路红灯亮，KZ4动作，断电指示4路红灯亮（局部通风机断电），KZ5动作，断电指示5路红灯亮（报警）；[实现超限报警断电和局部通风机闭锁]——T1传感器对应测试箱1路选中“400Hz”�浓度1.0%，KZ1不动作，断电指示1路红灯亮，KZ4动作，断电指示4路红灯灭（局部通风机复电），KZ5不动作，断电指示5路红灯亮（报警）；[解除局部通风机闭锁]——T1传感器对应测试箱1路选中“200Hz”�浓度0.0%，KZ1动作，断电指示1路红灯灭，KZ4不动作，断电指示4路红灯灭（局部通风机复电），KZ5动作，断电指示5路红灯灭（无报警）；[甲烷浓度恢复正常，复电解除报警]T2进行相同操作...
