FPS2800B12C4流体特性传感器模块VIP免费

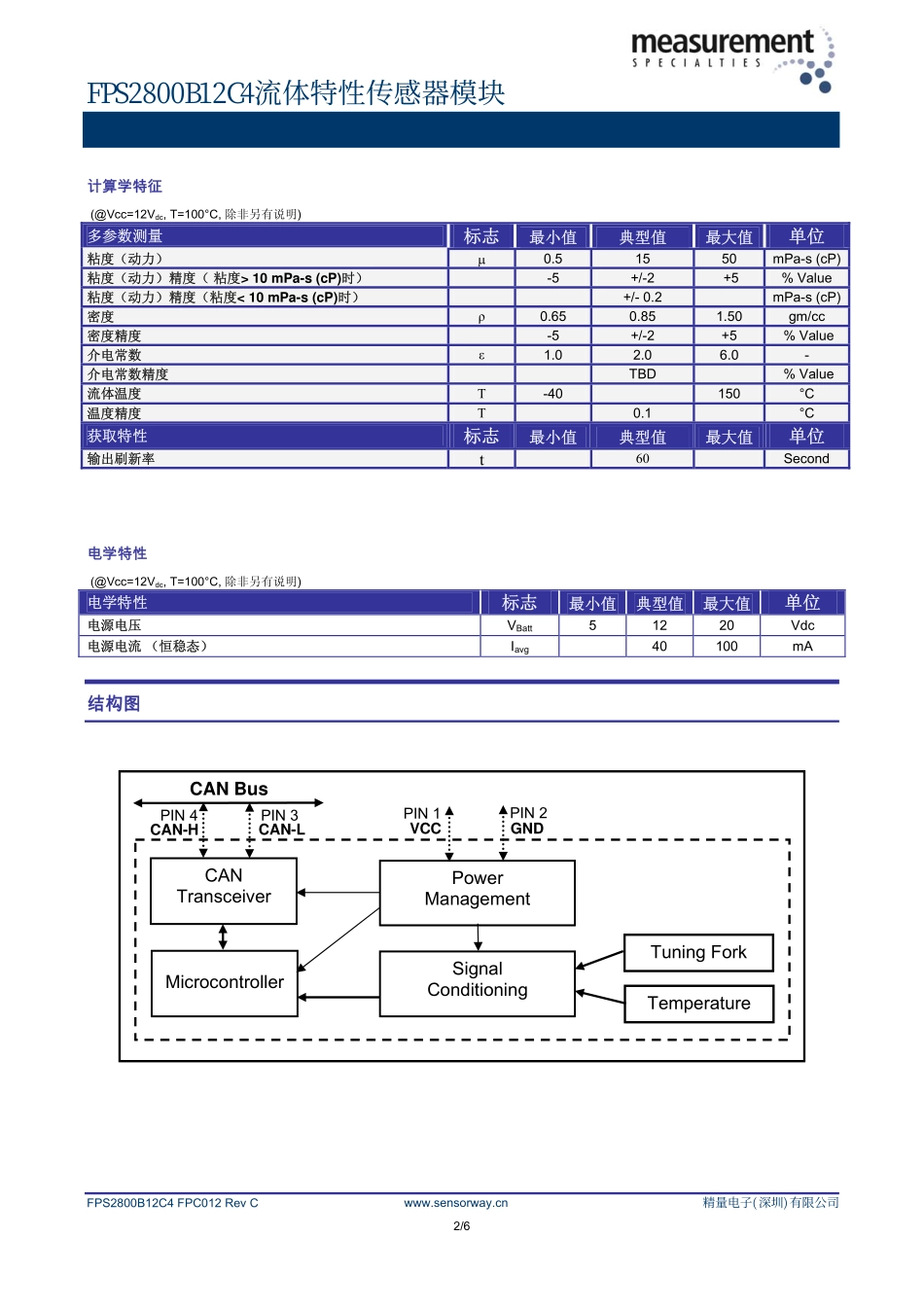

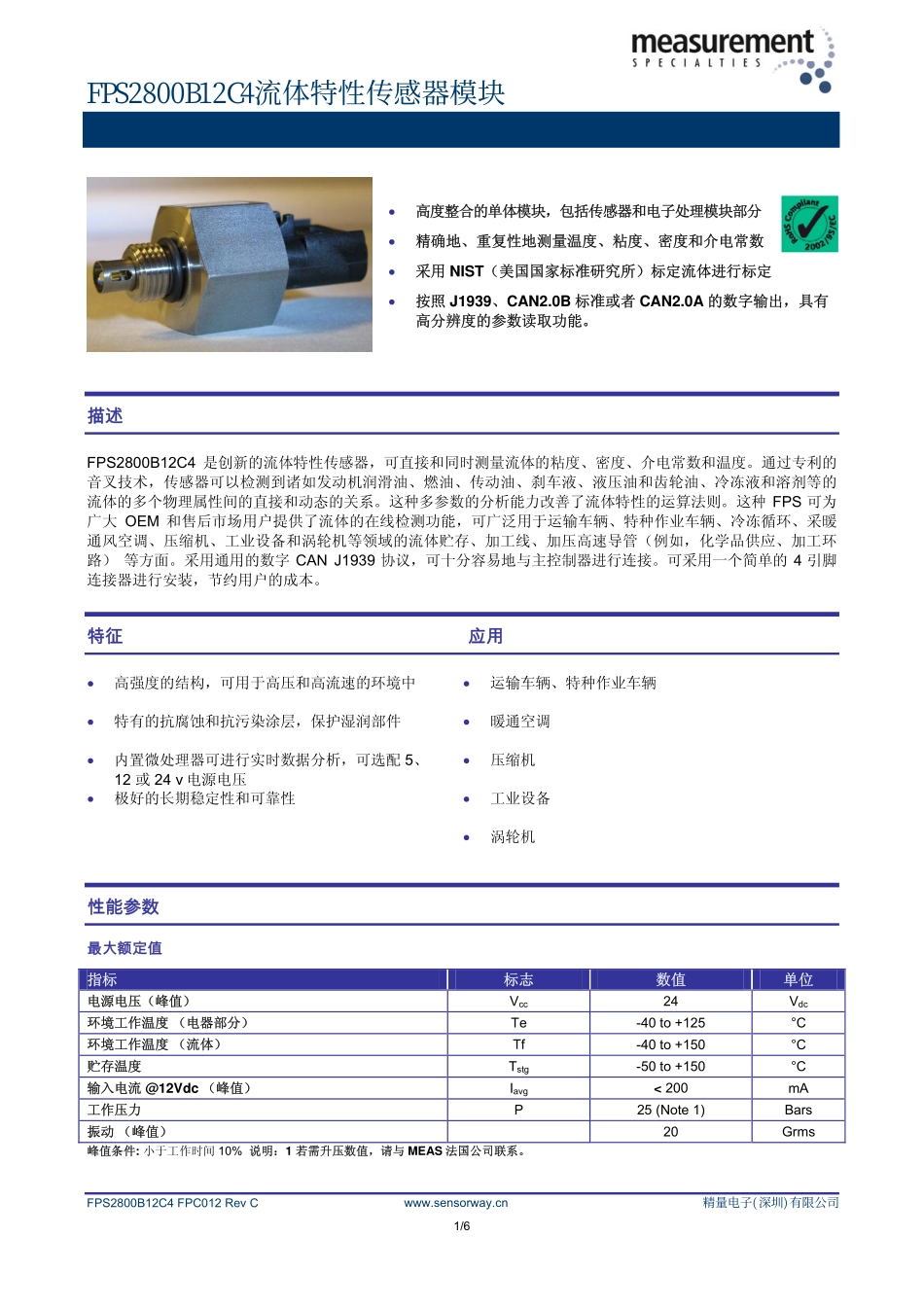

1/6•高度整合的单体模块，包括传感器和电子处理模块部分•精确地、重复性地测量温度、粘度、密度和介电常数•采用NIST（美国国家标准研究所）标定流体进行标定•按照J1939、CAN2.0B标准或者CAN2.0A的数字输出，具有高分辨度的参数读取功能。描述FPS2800B12C4是创新的流体特性传感器，可直接和同时测量流体的粘度、密度、介电常数和温度。通过专利的音叉技术，传感器可以检测到诸如发动机润滑油、燃油、传动油、刹车液、液压油和齿轮油、冷冻液和溶剂等的流体的多个物理属性间的直接和动态的关系。这种多参数的分析能力改善了流体特性的运算法则。这种FPS可为广大OEM和售后市场用户提供了流体的在线检测功能，可广泛用于运输车辆、特种作业车辆、冷冻循环、采暖通风空调、压缩机、工业设备和涡轮机等领域的流体贮存、加工线、加压高速导管（例如，化学品供应、加工环路）等方面。采用通用的数字CANJ1939协议，可十分容易地与主控制器进行连接。可采用一个简单的4引脚连接器进行安装，节约用户的成本。特征应用•高强度的结构，可用于高压和高流速的环境中•运输车辆、特种作业车辆•特有的抗腐蚀和抗污染涂层，保护湿润部件•暖通空调•内置微处理器可进行实时数据分析，可选配5、12或24v电源电压•压缩机•极好的长期稳定性和可靠性•工业设备•涡轮机性能参数最大额定值指标标志数值单位电源电压（峰值）Vcc24Vdc环境工作温度（电器部分）Te-40to+125°C环境工作温度（流体）Tf-40to+150°C贮存温度Tstg-50to+150°C输入电流@12Vdc（峰值）Iavg<200mA工作压力P25(Note1)Bars振动（峰值）20Grms峰值条件:小于工作时间10%说明：1若需升压数值，请与MEAS法国公司联系。FPS2800B12C4FPC012RevCwww.sensorway.cn精量电子(深圳)有限公司FPS2800B12C4流体特性传感器模块2/6计算学特征(@Vcc=12Vdc,T=100°C,除非另有说明)多参数测量标志最小值典型值最大值单位粘度（动力）μ0.51550mPa-s(cP)粘度（动力）精度（粘度>10mPa-s(cP)时）-5+/-2+5%Value粘度（动力）精度（粘度<10mPa-s(cP)时）+/-0.2mPa-s(cP)密度ρ0.650.851.50gm/cc密度精度-5+/-2+5%Value介电常数ε1.02.06.0-介电常数精度TBD%Value流体温度T-40150°C温度精度T0.1°C获取特性标志最小值典型值最大值单位输出刷新率t60Second电学特性(@Vcc=12Vdc,T=100°C,除非另有说明)电学特性标志最小值典型值最大值单位电源电压VBatt51220Vdc电源电流（恒稳态）Iavg40100mA结构图PowerManagementTuningForkTemperatureCANTransceiverMicrocontrollerSignalConditioningCANBusCAN-HCAN-LVCCGNDPIN1PIN2PIN3PIN4FPS2800B12C4FPC012RevC精量电子(深圳)有限公司FPS2800B12C4流体特性传感器模块www.sensorway.cn3/6传输信号CAN_H和CAN_L限定值参数条件最小值典型值最大值单位CAN_L的DC电压--36-+36VCAN_H的DC电压--36-+36VCAN_H和CAN_L的瞬间电压--200-+200VDC总线传输器(RL=60Ω)参数条件最小值典型值最大值单位高电平输入电压输出隐性0.7Vcc-Vcc+0.3V低电平输入电压输出显性-0.3-0.3VccV高电平输入电流--200-+30μA低电平输入电流--100--600μA闲置总线电压Recessivebusvoltage(CAN_H–CAN_L)无负载2-3V关态输出漏电流Offstateoutputleakagecurrent-2V10MΩ@500VDCwww.sensorway.cn4/6计时参数条件最小值典型值最大值单位二进时间BitTime*总线负荷250Kbit/s3.99944.001μsCAN_H,CAN_L的边沿斜率--7-V/...
