PHG-200 ORP-200系列PHORP变送器用户手册VIP专享VIP免费

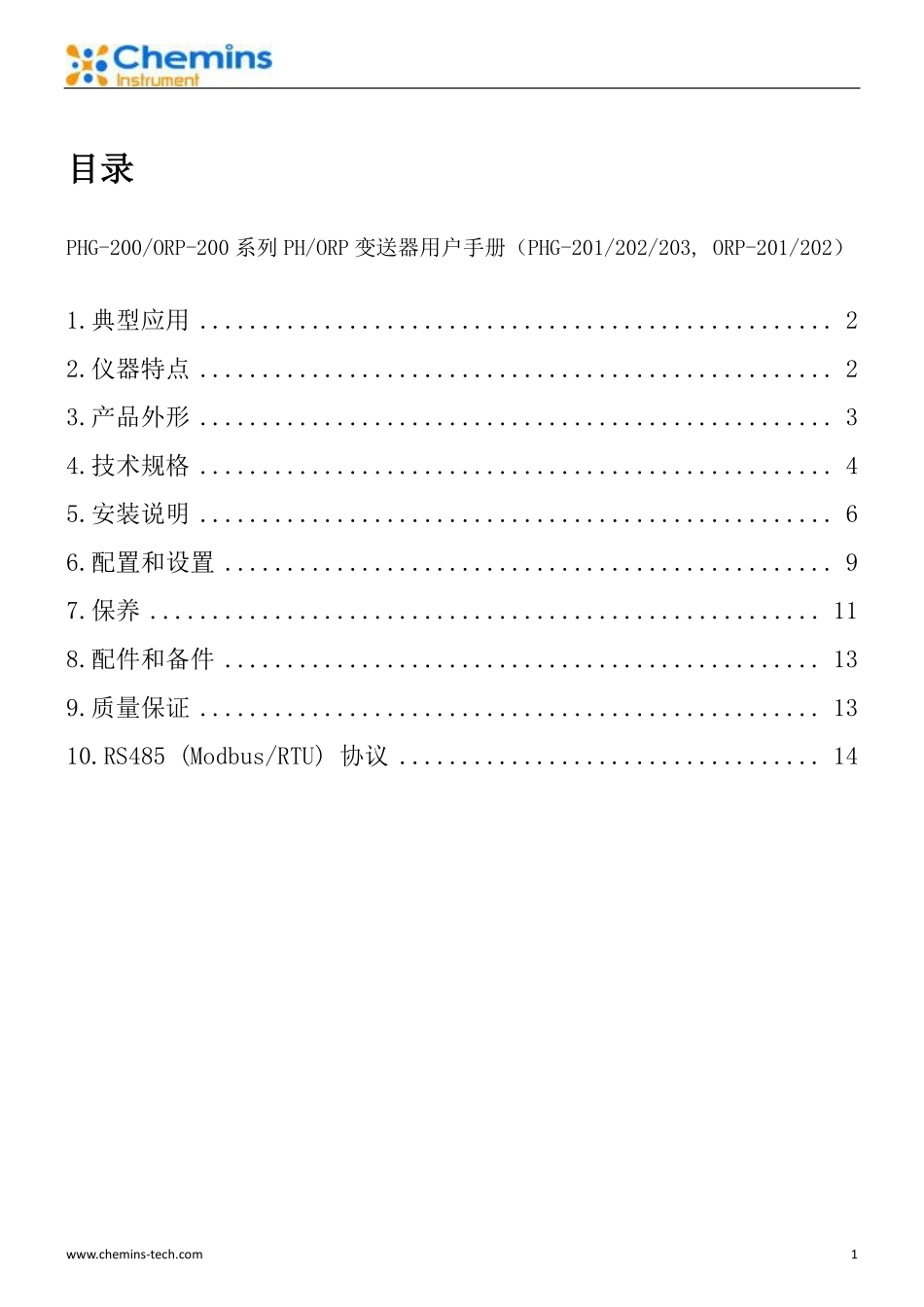

PHG-200系列PH变送器用户手册烟台凯米斯仪器有限公司电话:05358381357传真:05352945018网址：www.chemins-tech.com地址:山东省招远市普照路68号目录PHG-200/ORP-200系列PH/ORP变送器用户手册（PHG-201/202/203,ORP-201/202）1.典型应用...................................................22.仪器特点...................................................23.产品外形...................................................34.技术规格...................................................45.安装说明...................................................66.配置和设置.................................................97.保养......................................................118.配件和备件................................................139.质量保证..................................................1310.RS485(Modbus/RTU)协议..................................14www.chemins-tech.com11.典型应用PHG-201：用于游泳池，水产养殖，温室大棚，无土栽培等在线PH值测量，高性价比PH分析仪器。PHG-202：用于污水处理，饮用水，地表水，供水，工业污水等在线PH值测量，工业在线PH测量的可靠选择。PHG-203：用于酸/碱/盐溶液、化学反应过程中、工业生产过程中，能够满足大多数工业应用对在线PH测量的苛刻要求。ORP-201：用于游泳池等场合的基本ORP在线测量，高性价比。ORP-202：用于食品工业，化学反应过程，工业生产过程中的ORP在线测量，能够满足大多数工业应用的要求。2.仪器特点多种信号输出：4-20mA（2线制模拟信号），0-2V（模拟信号），RS485（Modbus/RTU数字信号）。方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。双高阻抗差动放大器，抗干扰强，响应速度快。专利的pH探头，内部参比液在至少100kPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续20个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极成倍延长。电极可使用多种连接件，包括镀金VP接头、BNC接头等。用螺纹固定，电极www.chemins-tech.com2更换方便。易于安装：3/4英寸NPT螺纹（管螺纹），便于安装在管道和和罐体。探头和显示部分可分开，通过电缆连接。IP65防护等级。3.产品外形PHG-202和PHG-203的外观几乎完全一样，只是内部的传感器，电路和软件是不同的。中间这种型号只有模拟信号输出，最右边的型号能输出所有可选的信号。PHG-201ORP-201PHG-202/PHG-203ORP-202www.chemins-tech.com34.技术规格PHG-201PHG-202PHG-203输出信号（全隔离）4-20mA（2线制）;0-2V（可选）;RS485（MODBUS/RTU）（可选）显示LED型号：4位LED显示屏，只显示PH值。LCD型号：显示pH值和温度。操作2操作按钮（LED模式）3操作按钮（LCD型号）校准2点校准。防护等级IP65量程0~14pH分辨率0.01pH精度±0.05pH安装3/4英寸NPT螺纹（管螺纹）自动温度补偿PT1000（PT100或其他NTC电阻器是可选的）供电24VDC/220VAC/110VAC24VDC24VDC电极复合玻璃电极。PHE-100或其它厂商的120毫米标准PHE-200复合玻璃电极。PHE-300的高性能复合玻璃电极。（可选配强酸碱或高温电极）www.chemins-tech.com4电极。参比电解质3.0mol/LKCl溶液，不可充液。3.0mol/LKCl溶液，可充液，默认0.1MPa的内部充压，寿命长。3.0mol/LKCl溶液，可充液，寿命长。内部充压0.1MPa、0.4Mpa、0.6MPa（根据应用情况定）工作温度0~65℃0~80℃0~80℃(0~130℃可选)工作压力大气压力。大气压力。压力：<0.1MPa不配减压装置最高可选<0.6MPa；配减压装置<2.5MPa盐桥聚甲醛纤维陶瓷盐桥陶瓷盐桥电极护套尼龙尼龙PPS（聚苯硫醚）估计电极寿命1年左右.约1.5年.1.5到2年.ORP-201ORP-202输出信号（全隔离）4-20mA（2线制）;0-2V（可选）;RS485（MODBUS/RTU）（可选）显示LED型号：4位LED显示屏。只显示mV值。LCD型号：显示mV值和温度。操作2操作按钮（LED模式）3操作按钮（LCD型号）校准2点校准。防护等级IP65量程-1500mV~+1500mV分辨率1mV精度±6mV安装方式3/4英寸NPT螺纹（管螺纹...
