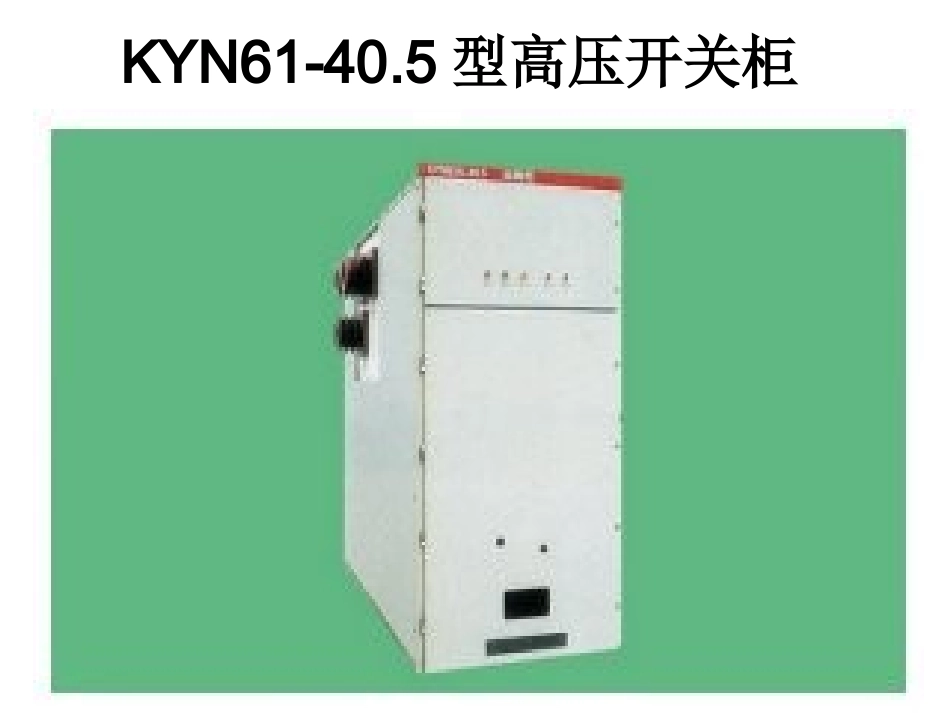

KYN61-40

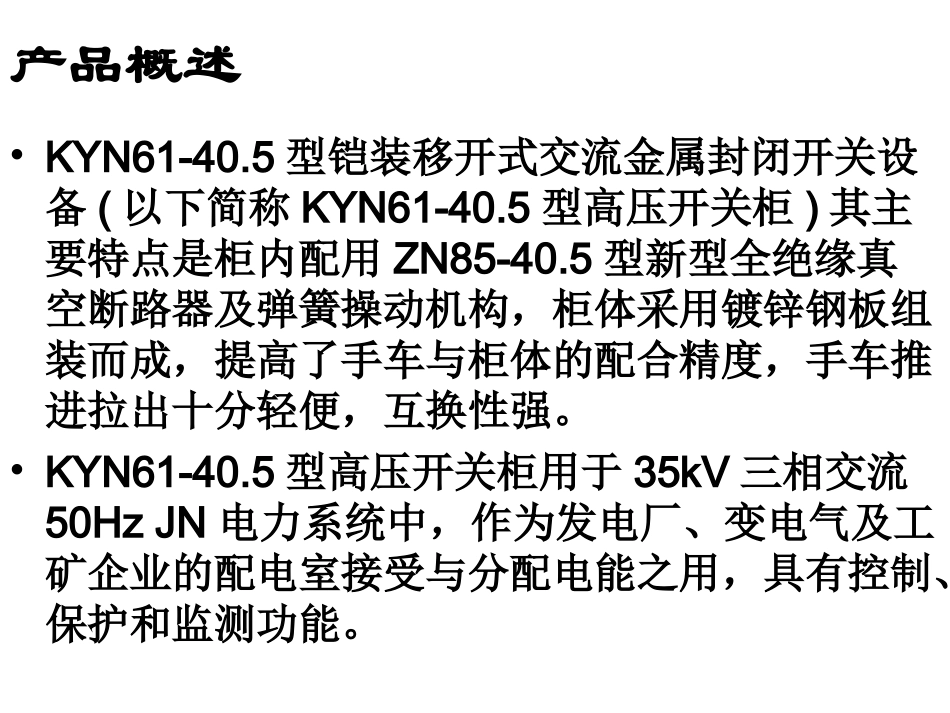

5型高压开关柜产品概述•KYN61-40
5型铠装移开式交流金属封闭开关设备(以下简称KYN61-40
5型高压开关柜)其主要特点是柜内配用ZN85-40
5型新型全绝缘真空断路器及弹簧操动机构，柜体采用镀锌钢板组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强
•KYN61-40
5型高压开关柜用于35kV三相交流50HzJN电力系统中，作为发电厂、变电气及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测功能

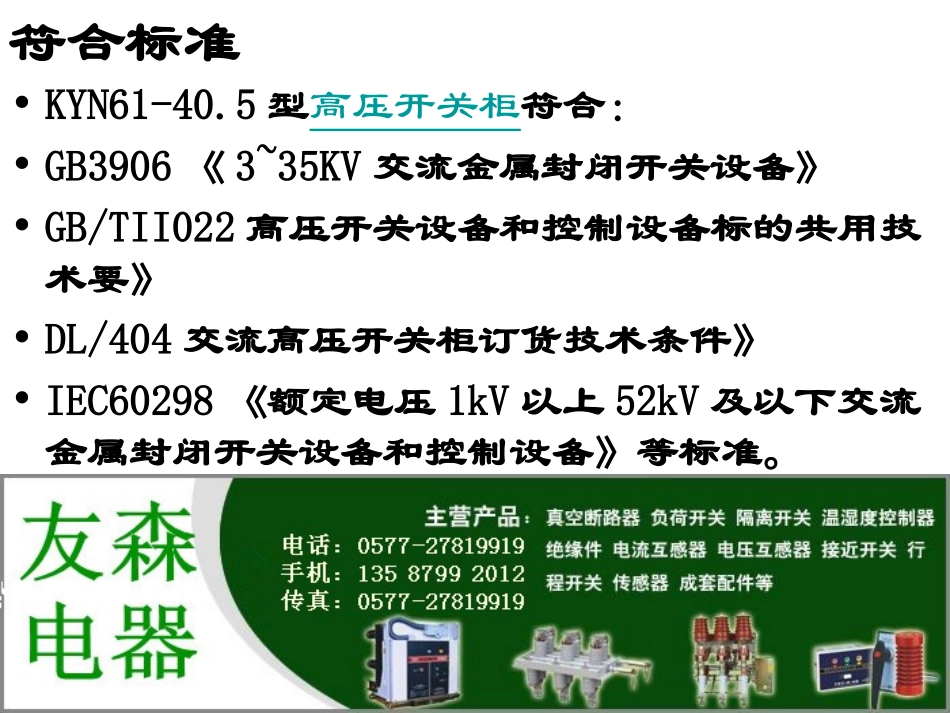

符合标准•KYN61-40
5型高压开关柜符合：•GB3906《3~35KV交流金属封闭开关设备》•GB/TII022高压开关设备和控制设备标的共用技术要》•DL/404交流高压开关柜订货技术条件》•IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》等标准
产品特点•1
采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；2
开关柜柜体选用优质冷轧钢板经数控钣金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺；3
可配用国产ZN85-40
5(3AV3)真空断路器和法国施耐德SF1、SF6型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的需求；4
开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道；5
断路器、接地开关等操作均可在开关柜门关闭情况下进行，即可实现关门操作;6
开关柜的结构适应性强，主结线方案可以达到198种以上，能满足不同用户的需要；7
手车、断路器，接地开关和后柜门之间设有防止误操作的机械锁装置，“五防”功能齐全，安全可靠
使用条件•1
海拔高度：不超过2000米；2
环境温度：上限为+40℃，下限为-15℃；3
相对湿度：日平均值不大于95%；月平均值不大于90%；4
地震烈度：不超过8度；5
没有火灾爆炸危
