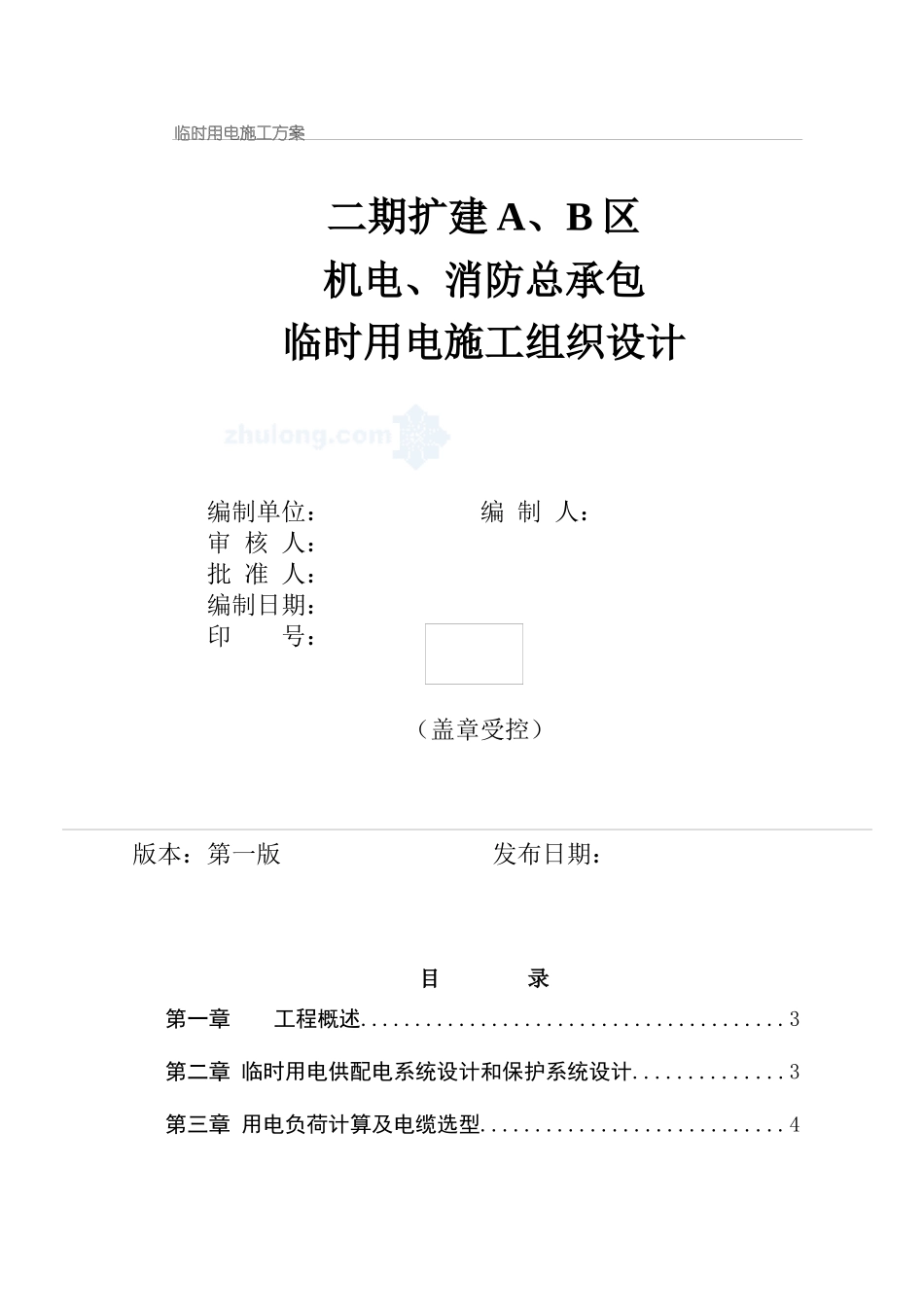

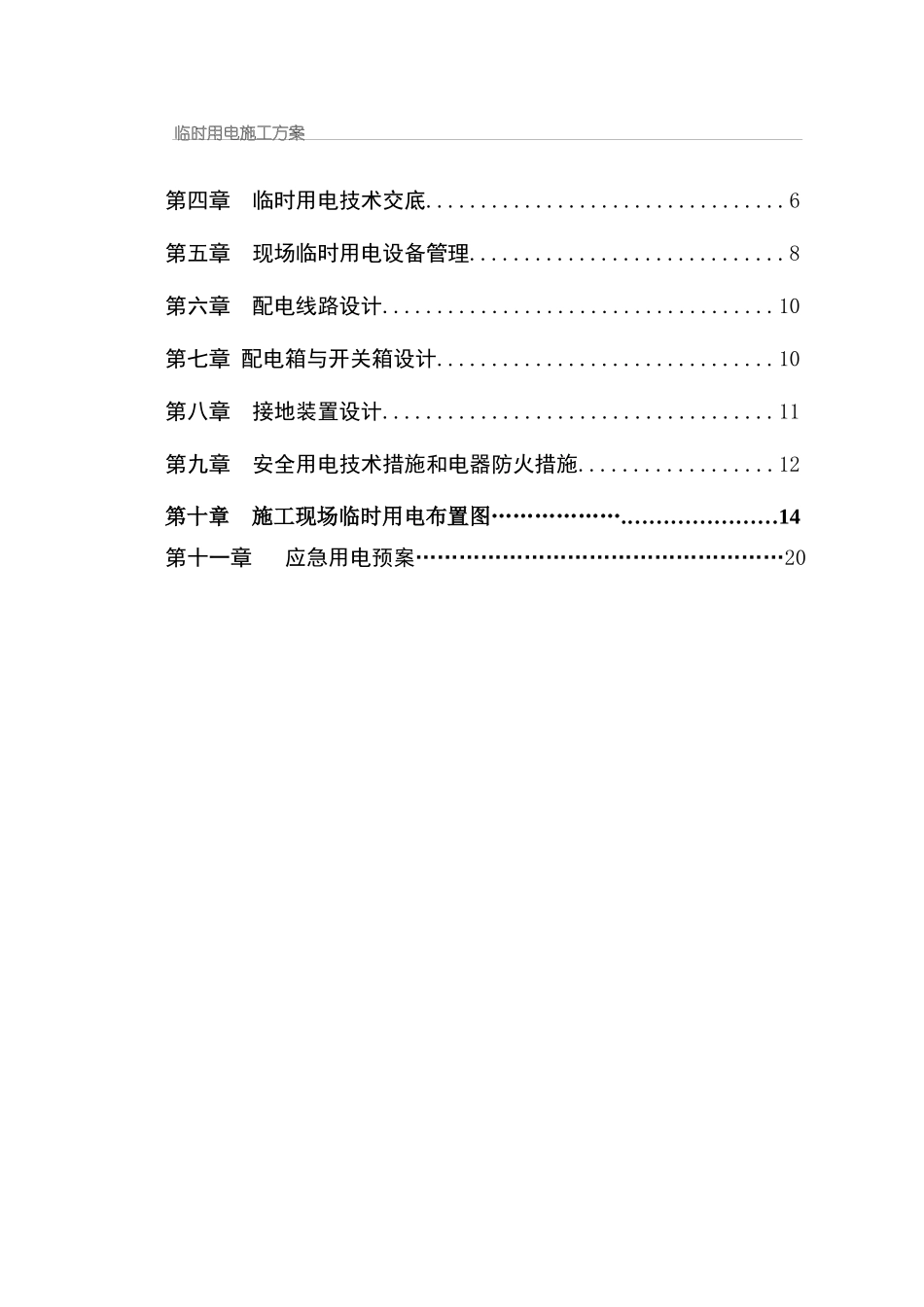

临时用电施工方案二期扩建A、B区机电、消防总承包临时用电施工组织设计编制单位：编制人：审核人：批准人：编制日期：印号：（盖章受控）版本：第一版发布日期：目录第一章工程概述.......................................3第二章临时用电供配电系统设计和保护系统设计..............3第三章用电负荷计算及电缆选型............................4临时用电施工方案第四章临时用电技术交底.................................6第五章现场临时用电设备管理.............................8第六章配电线路设计....................................10第七章配电箱与开关箱设计...............................10第八章接地装置设计....................................11第九章安全用电技术措施和电器防火措施..................12第十章施工现场临时用电布置图……………….…………………14第十一章应急用电预案……………………………………………20临时用电施工方案第一章工程概述***山庄二期机电、消防工程位于福建省***山庄内，项目总用地面积约10万平方米，A、B区总建筑面积约6.5万平方米，其中A区约35000平方米，B区约30000平方米。计划工期为150天，2010年8月22日完成机电项目施工。施工场地主要用电设备为电焊机、切割机、一条风管自动生产线、小型电动工具等。第二章临时用电供配电系统设计和保护系统设计指导思想：为保证施工现场用电安全，现场供配电采用“T—N--S”系统（三相五线制）进行供配电，主供电线路选用四芯电缆在每个主配电箱旁做保护接地，临时用电设计从现场实际出发，尽量满足相间负荷平衡，并使供配电系统尽量接近负荷中心，各用电工区的施用电分布均匀。临时用电由专业队伍组织施工，保证供电质量，满足施工用电及安全要求。技术要求：现场临时用电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工。现场供配电采用T--N—S接零保护系统，并按照“三级配电两级保护”和“一机一闸一漏电保护”原则进行设计施工，PE线与N线严格分开使用。现场总配电箱保护接地接地电阻不大于4欧姆，施工现场所有防雷装置冲击接地电阻不大于30欧姆。临时用电施工方案所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过国家劳动检测部门检测合格。配电箱要求：①现场内配电总箱、配电分箱及开关箱均为标准铁制配电箱（配电箱可按要求购置或按标准自制）。箱内隔离开关、漏电保护器要与负荷功率、容量相匹配（一般为用电电流的1.5倍），使用专用保险。②分配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒，上一级保护动作值较下一级动作值略大一些,设定为50mA）。③箱内开关间距100A以下不小于3cm，150A以上不小于5cm.④分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区一般设置一台分电箱，对于大中型设备要求设独立开关箱（开关箱距设备在3m以内）。⑤移动式配电箱箱底距地应在400cm以上，端子距地面不小于600cm。现场敷设电缆采用YJV及VV电缆，根据现场实际，采用树干式与放射式相结合的配电方式。按规范要求进行埋地及架空敷设。第三章用电负荷计算用电负荷计算根据施工现场实际情况，现场所需用电设备明细如下：序号机具名称功率(kW)单位数量总用电量(kW)备注1直流电焊机9台302702焊条烘干箱2.5台12.53砂轮切割机1.75台12214砂轮切割机2台510临时用电施工方案序号机具名称功率(kW)单位数量总用电量(kW)备注5角向磨光机0.5台32166台钻1.5台711.57电锤0.5台20108冲击钻1.1台10119手电钻0.3台30910液压弯管机1.1台22.211管道压槽机1台2212液压压线钳1台4413液压开孔器1台4414电动试压泵3台51515单平咬口机1.5台2316联合咬口机1.5台2317液压铆接机1.5台2318电动联合角合缝机1.0台2219弯头联合角咬口机4台1420电动剪刀1.5台2321电动套丝机0.75台107.522阀门试压机2.2台24.423风管自动生产线22.5台122.5小计455.51、根据工程实际情况各用电机具分布及用电量计算如下：（1）风管制作间放置风管自动生产线一台，角向磨光机10台，临时用电...
