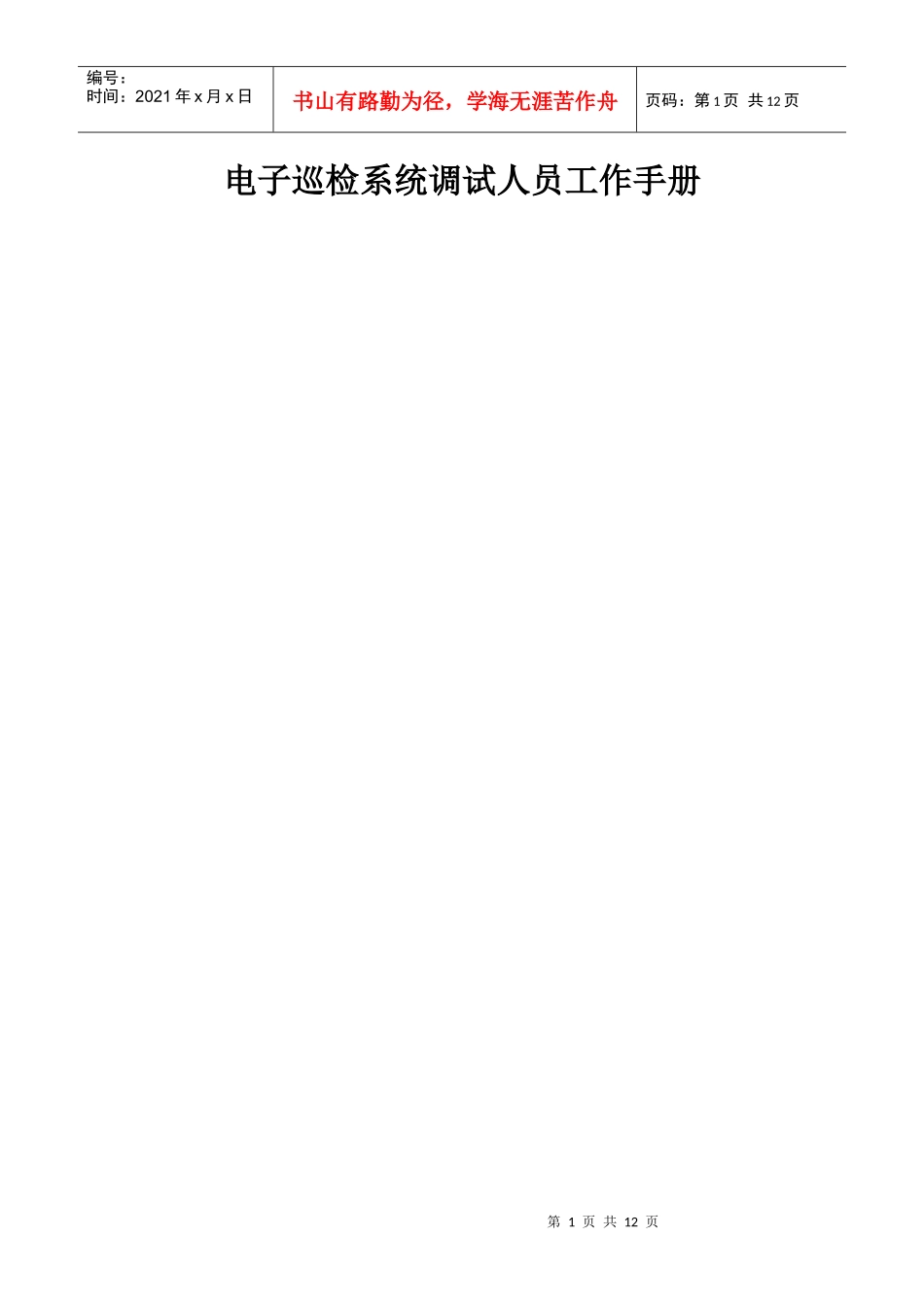

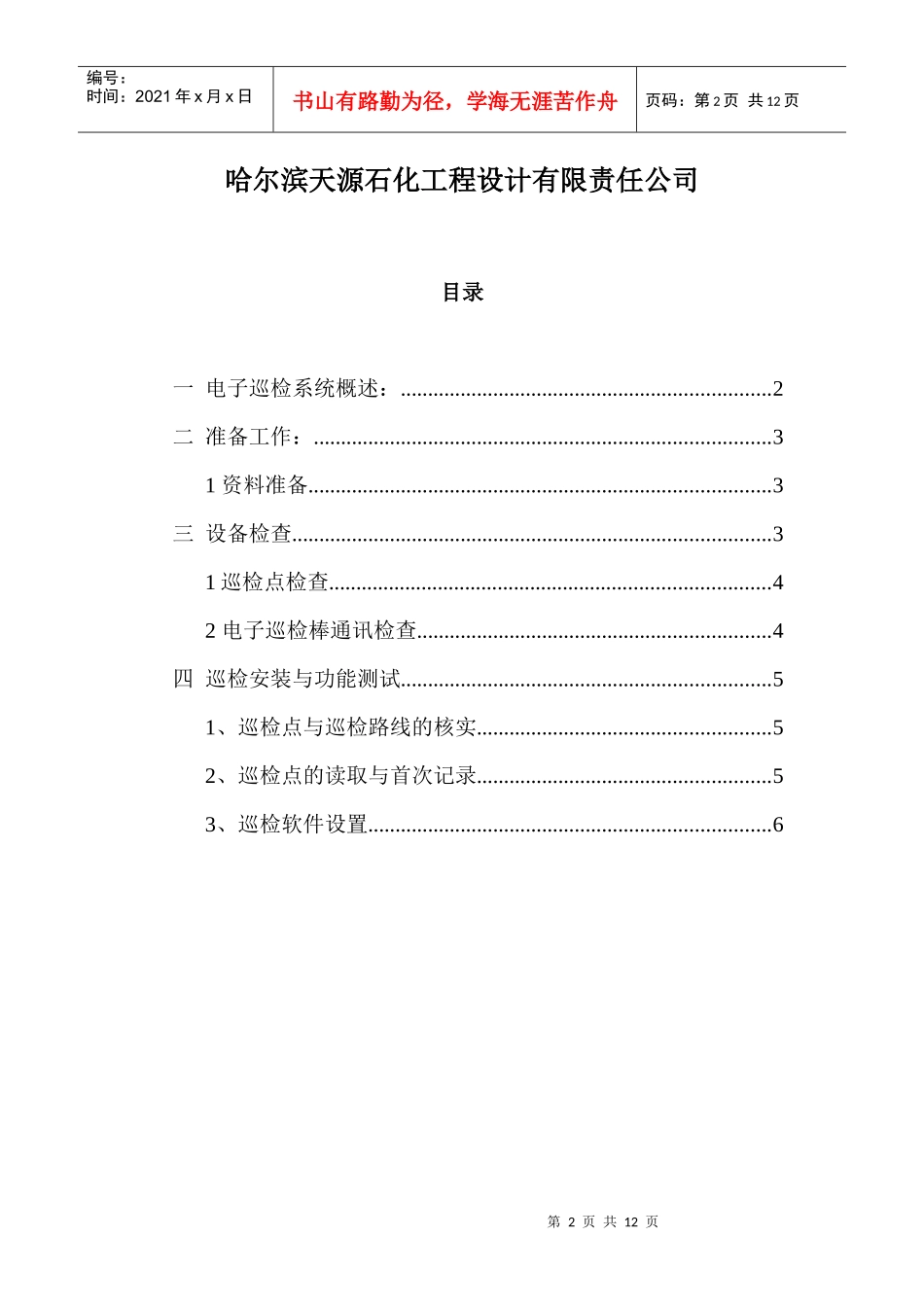

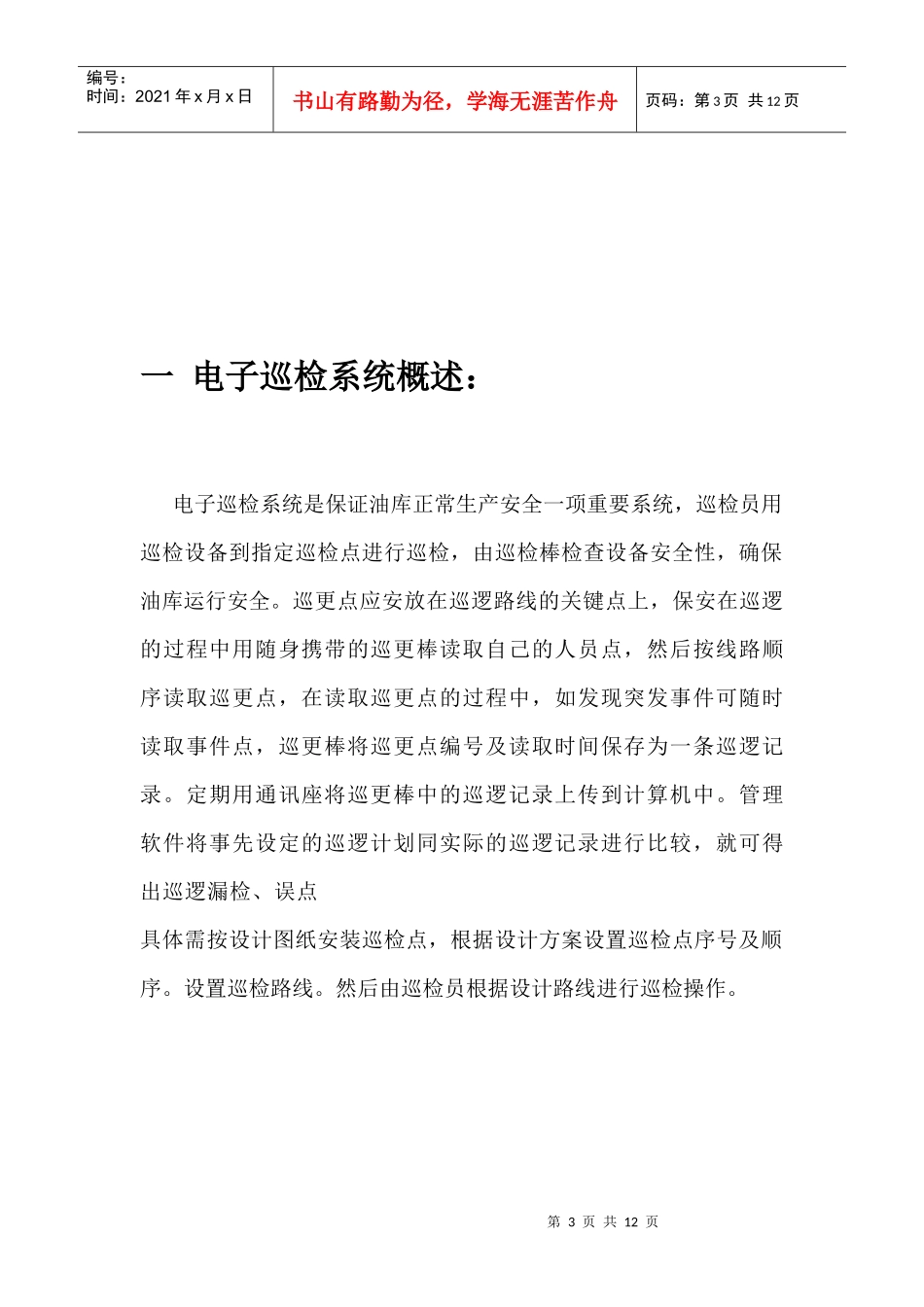

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电子巡检系统调试人员工作手册第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页哈尔滨天源石化工程设计有限责任公司目录一电子巡检系统概述：....................................................................2二准备工作：....................................................................................31资料准备.....................................................................................3三设备检查........................................................................................31巡检点检查.................................................................................42电子巡检棒通讯检查.................................................................4四巡检安装与功能测试....................................................................51、巡检点与巡检路线的核实......................................................52、巡检点的读取与首次记录......................................................53、巡检软件设置..........................................................................6第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页一电子巡检系统概述：电子巡检系统是保证油库正常生产安全一项重要系统，巡检员用巡检设备到指定巡检点进行巡检，由巡检棒检查设备安全性，确保油库运行安全。巡更点应安放在巡逻路线的关键点上，保安在巡逻的过程中用随身携带的巡更棒读取自己的人员点，然后按线路顺序读取巡更点，在读取巡更点的过程中，如发现突发事件可随时读取事件点，巡更棒将巡更点编号及读取时间保存为一条巡逻记录。定期用通讯座将巡更棒中的巡逻记录上传到计算机中。管理软件将事先设定的巡逻计划同实际的巡逻记录进行比较，就可得出巡逻漏检、误点具体需按设计图纸安装巡检点，根据设计方案设置巡检点序号及顺序。设置巡检路线。然后由巡检员根据设计路线进行巡检操作。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页二准备工作：1资料准备资料是否准备设备是否准备施工图技术协议（合同）调试单一套调试计划电子巡检安装软件调试手册熟悉施工图纸，对现场布点情况进行了解，与油库方沟通确认布点位置与顺序线路，并绘图。在软件配置之前要对各巡检点进行测试检查。根据设计图纸要求对所有巡检点进行测试，确保读取巡检点数据正常，检查确认巡更棒及其他设备读取数据正常，设备初始化，检查COM通讯口，确认与通讯设备连接的串口完好且数据传输正常。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页三设备检查开封包装后检查电子巡检设备是否缺少，正常配置有：电子巡检棒X1电池X1电子巡检通讯线X1巡检棒包装套X1，电子巡检软件安装盘X1第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页1巡检点检查1)巡检点测试：在巡检点未安装前，用巡检棒读取每个检点磁卡数据，按住巡检棒通讯开关观察巡检棒是否有通讯显示，正常情况下，K500型读取每个巡检点通讯指示灯由蓝色变成红色1秒钟。K2000读取数据显示屏显示磁卡数据。测试结束后应连接电脑巡检软件清除数据。（具体参见光盘软件使用说明）2)巡逻点安装1首先确定安装点（不低于地面1.5M），再拿冲击钻对安装点冲（2个孔）嵌入胶塞。2打开封盖，将板用自攻螺丝固定。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页3重新装上封盖装盒即可。4或采用双面胶直接贴在墙上（此方法不牢固易脱落）2电子巡检棒通讯检查K500型号K2000型号图1：深圳中控巡检棒第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
