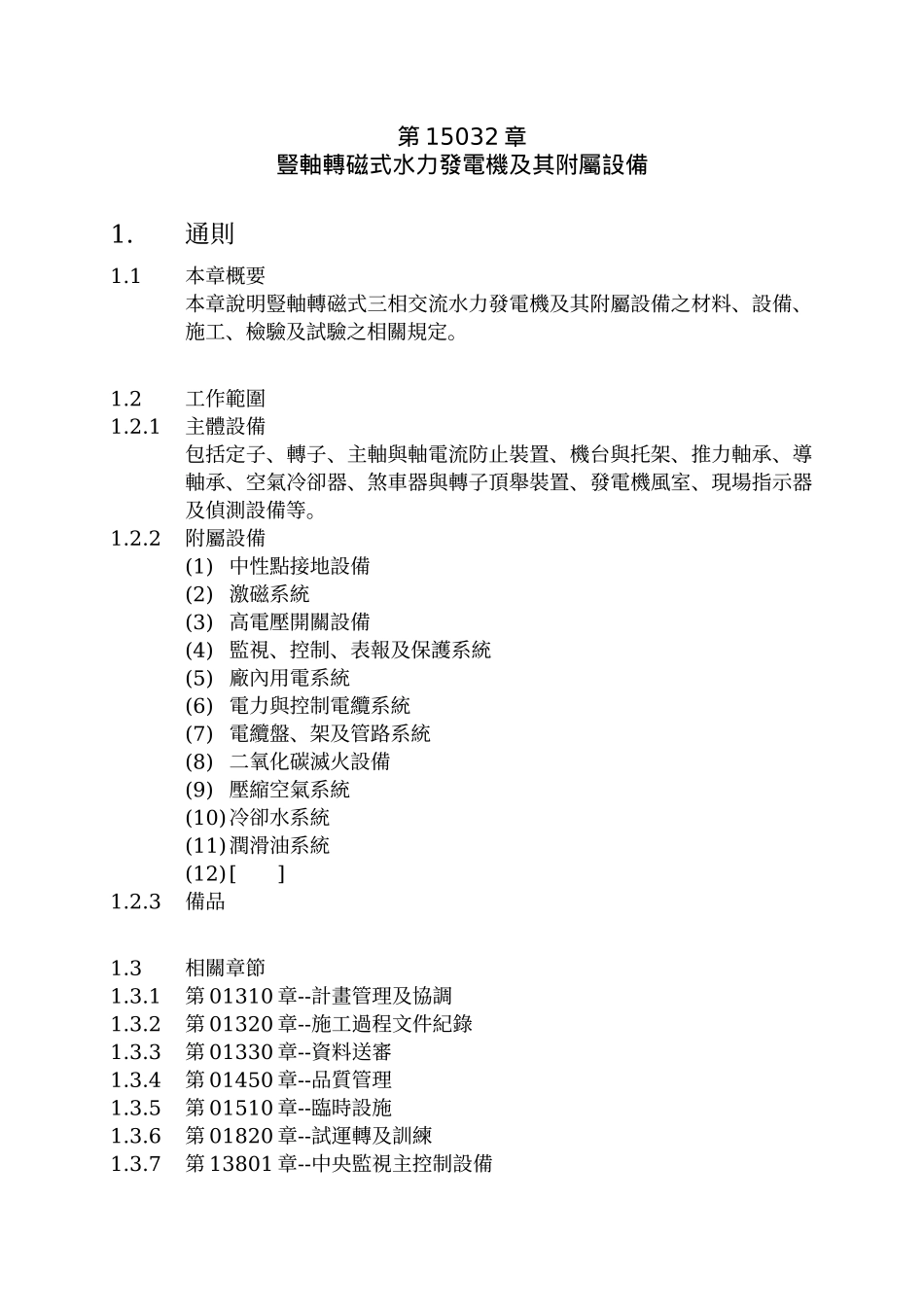

第15032章豎軸轉磁式水力發電機及其附屬設備1.通則1.1本章概要本章說明豎軸轉磁式三相交流水力發電機及其附屬設備之材料、設備、施工、檢驗及試驗之相關規定。1.2工作範圍1.2.1主體設備包括定子、轉子、主軸與軸電流防止裝置、機台與托架、推力軸承、導軸承、空氣冷卻器、煞車器與轉子頂舉裝置、發電機風室、現場指示器及偵測設備等。1.2.2附屬設備(1)中性點接地設備(2)激磁系統(3)高電壓開關設備(4)監視、控制、表報及保護系統(5)廠內用電系統(6)電力與控制電纜系統(7)電纜盤、架及管路系統(8)二氧化碳滅火設備(9)壓縮空氣系統(10)冷卻水系統(11)潤滑油系統(12)[]1.2.3備品1.3相關章節1.3.1第01310章--計畫管理及協調1.3.2第01320章--施工過程文件紀錄1.3.3第01330章--資料送審1.3.4第01450章--品質管理1.3.5第01510章--臨時設施1.3.6第01820章--試運轉及訓練1.3.7第13801章--中央監視主控制設備1.3.8第13802章--電力監視主控制設備1.3.9第13960章--二氧化碳滅火設備1.3.10第15026章--豎軸法蘭西斯式水輪機及其附屬設備1.3.11第15211章--壓縮空氣系統1.3.12第16010章--基本電機規則1.3.13第16120章--電線及電纜1.3.14第16132章--導線管1.3.15第16291章--儀表、電驛及控制裝置1.3.16第16431章--低壓馬達控制中心1.4相關準則1.4.1中華民國國家標準(CNS)1.4.2屋內、屋外線路裝置規則1.4.3各類場所消防安全設備設置標準1.4.4勞工安全衛生法1.4.5勞工安全衛生設施規則(LSHD)1.4.6美國國家標準協會(ANSI)1.4.7美國鋼結構協會(AISC)1.4.8美國機械工程師協會(ASME)1.4.9美國材料試驗協會（ASTM）1.4.10美國銲接工程協會(AWS)1.4.11英國國家標準(BS)1.4.12國際電話電報顧問委員會(CCITT)1.4.13德國工業規格(DIN)1.4.14歐洲製造聯盟(FEM)1.4.15絕緣電纜工程師協會(ICEA)1.4.16國際電氣技術委員會(IEC)1.4.17美國電機電子工程師協會(IEEE)1.4.18國際標準組織(ISO)1.4.19日本工業標準(JIS)1.4.20美國電機製造業協會（NEME）1.4.21美國防火協會(NFPA)1.4.22鋼結構油漆協會(SSPC)1.4.23德國工程師協會(VDI)1.4.24[]1.5資料送審1.5.1資料送審應依第01330章「資料送審」及本章之規定辦理。1.5.2[品質管理計畫書應依據第01450章「品質管理」之規定辦理。]1.5.3施工計畫(1)檢討設備配置，提供設備檢討資料。(2)設備測試方式、步驟及表格。(3)設備規格技術文件與規範各相關規格對照表、並於設備型錄上標示出與相對應之規範規格位置。(4)[]1.5.4施工製造圖(1)承包商應於簽約後[90日][]起，提送[]套施工製造圖送工程司審查，經核可後據以施工。(2)系統架構圖：標示每項設備的尺度與組件，顯示特製的結構固定與支持裝置、配件及連結之詳圖。(3)工作相關各項設備之接線圖、安裝圖、平面佈置圖、管線配置圖、[設備基礎]、[]等。(4)材料單：依據施工製造圖所列各項設備組件，列出零件編號。(5)[]1.5.5廠商資料(1)設備型錄、設備系統規格技術文件。(2)設備系統規格技術文件與規範各相關規格對照表、並於設備型錄上標示出與相對應之規範規格位置。(3)須列出[1年份][]操作維護所需之備品表，表中須列出品名、零件編號、單價及數量。(4)[]1.5.6[樣品]依據設計圖所標示之設備[每一項目][]，提送樣品[1份][]，[樣品數量已包含於契約總價內，不另計量計價][]。1.5.7承包商必須於接管試驗前依工程司之指示提供[]份文件，如下述︰(1)系統操作手冊及測試方式，步驟及表格。(2)系統架構圖、系統維護手冊。(3)[設備系統規格技術文件]。(4)工作相關之竣工圖，如接線圖、安裝圖、平面佈置圖及管線配置圖等。(5)[]1.6品質保證1.6.1需符合第01450章「品質管理」及16010章「基本電機規則」相關準則規定辦理。1.6.2[]1.7運送、儲存及處理1.7.1交運之產品應有妥善之包裝，以免運送過程中造成損壞或變形，產品及包裝應有清楚之標識，以便辨識廠商名稱、產品、產地、組件編號及型式。1.7.2承包商須將裝置設備貯存於清潔、乾燥與安全之場所。1.7.3大型器材、設備及重件，承包商須考量運輸條件之限制。1.7.4[]1.8現場環境1.8.1標高海平面[1000m]以下：[1000][]公尺以下1.8.2相對濕度：[20%~80%][](屋內)[20%~95%][](屋外)1.8.3溫度...
