沙田赣江特大桥35-38#桥墩现浇直线段及合拢段施工方案VIP免费

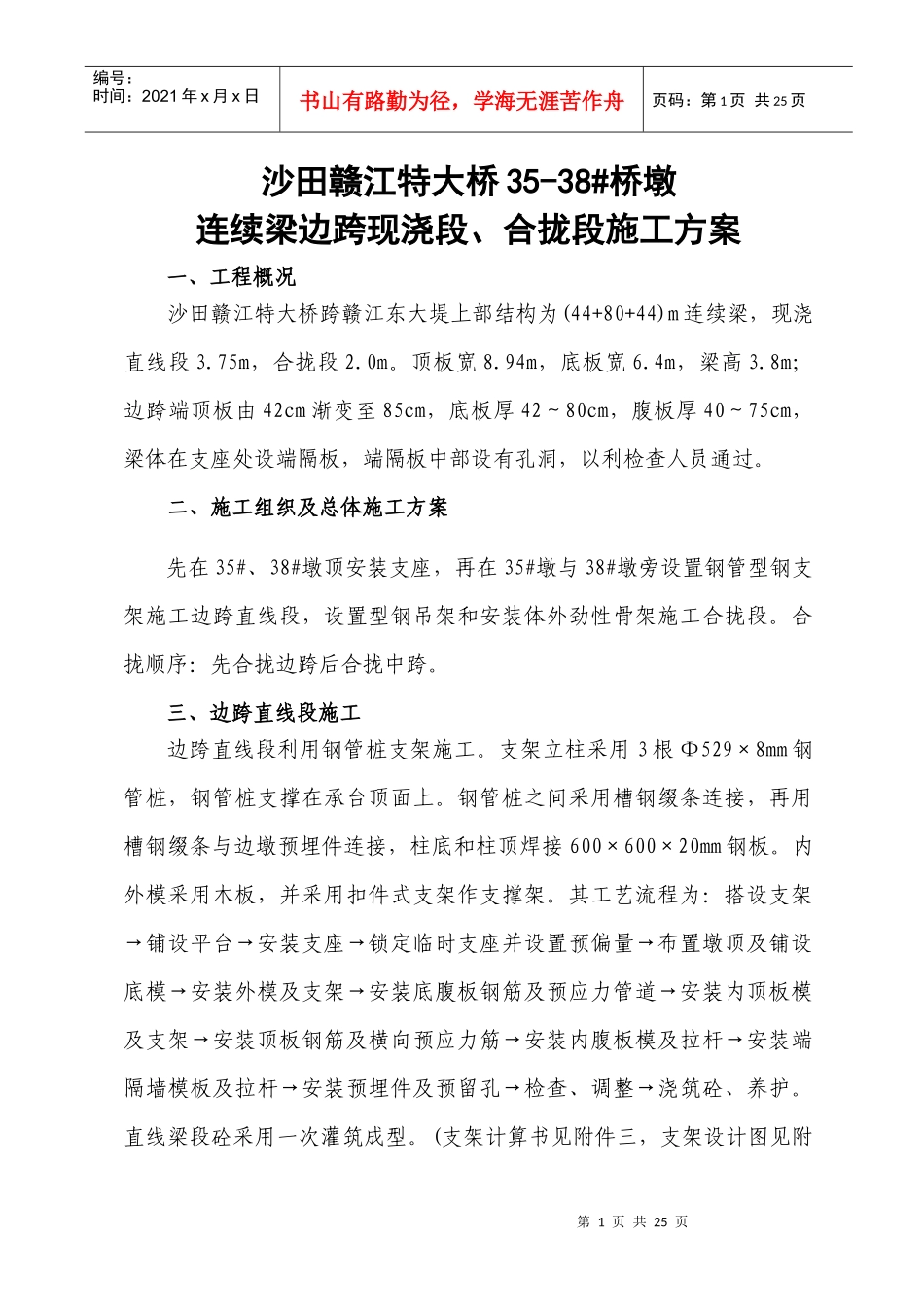

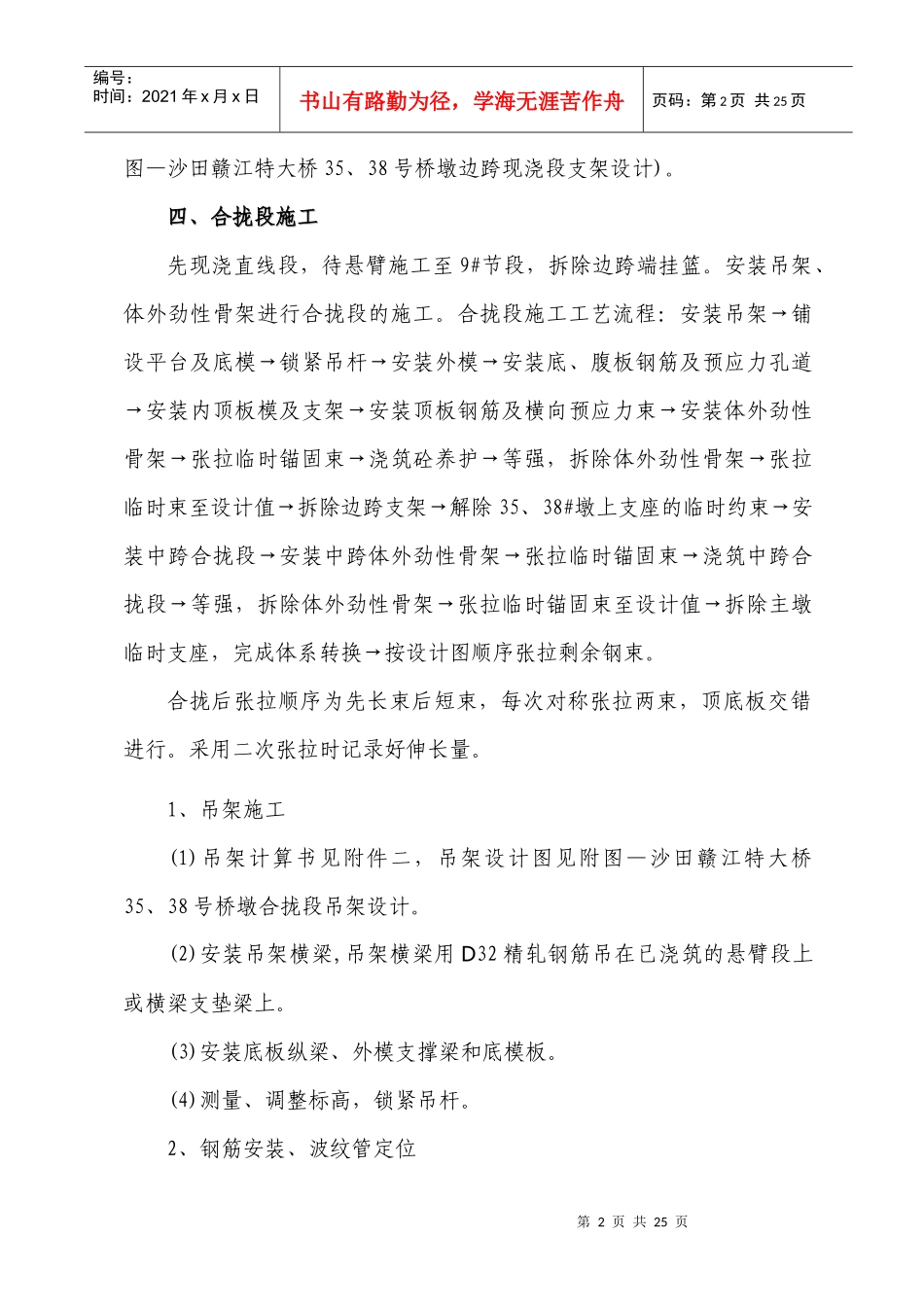

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页沙田赣江特大桥35-38#桥墩连续梁边跨现浇段、合拢段施工方案一、工程概况沙田赣江特大桥跨赣江东大堤上部结构为(44+80+44)m连续梁，现浇直线段3.75m，合拢段2.0m。顶板宽8.94m，底板宽6.4m，梁高3.8m；边跨端顶板由42cm渐变至85cm，底板厚42～80cm，腹板厚40～75cm，梁体在支座处设端隔板，端隔板中部设有孔洞，以利检查人员通过。二、施工组织及总体施工方案先在35#、38#墩顶安装支座，再在35#墩与38#墩旁设置钢管型钢支架施工边跨直线段，设置型钢吊架和安装体外劲性骨架施工合拢段。合拢顺序：先合拢边跨后合拢中跨。三、边跨直线段施工边跨直线段利用钢管桩支架施工。支架立柱采用3根Ф529×8mm钢管桩，钢管桩支撑在承台顶面上。钢管桩之间采用槽钢缀条连接，再用槽钢缀条与边墩预埋件连接，柱底和柱顶焊接600×600×20mm钢板。内外模采用木板，并采用扣件式支架作支撑架。其工艺流程为：搭设支架→铺设平台→安装支座→锁定临时支座并设置预偏量→布置墩顶及铺设底模→安装外模及支架→安装底腹板钢筋及预应力管道→安装内顶板模及支架→安装顶板钢筋及横向预应力筋→安装内腹板模及拉杆→安装端隔墙模板及拉杆→安装预埋件及预留孔→检查、调整→浇筑砼、养护。直线梁段砼采用一次灌筑成型。(支架计算书见附件三，支架设计图见附第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页图—沙田赣江特大桥35、38号桥墩边跨现浇段支架设计)。四、合拢段施工四、合拢段施工先现浇直线段，待悬臂施工至9#节段，拆除边跨端挂篮。安装吊架、体外劲性骨架进行合拢段的施工。合拢段施工工艺流程：安装吊架→铺设平台及底模→锁紧吊杆→安装外模→安装底、腹板钢筋及预应力孔道→安装内顶板模及支架→安装顶板钢筋及横向预应力束→安装体外劲性骨架→张拉临时锚固束→浇筑砼养护→等强，拆除体外劲性骨架→张拉临时束至设计值→拆除边跨支架→解除35、38#墩上支座的临时约束→安装中跨合拢段→安装中跨体外劲性骨架→张拉临时锚固束→浇筑中跨合拢段→等强，拆除体外劲性骨架→张拉临时锚固束至设计值→拆除主墩临时支座，完成体系转换→按设计图顺序张拉剩余钢束。合拢后张拉顺序为先长束后短束，每次对称张拉两束，顶底板交错进行。采用二次张拉时记录好伸长量。1、吊架施工(1)吊架计算书见附件二，吊架设计图见附图—沙田赣江特大桥35、38号桥墩合拢段吊架设计。(2)安装吊架横梁,吊架横梁用D32精轧钢筋吊在已浇筑的悬臂段上或横梁支垫梁上。(3)安装底板纵梁、外模支撑梁和底模板。(4)测量、调整标高，锁紧吊杆。2、钢筋安装、波纹管定位第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页(1)纵向钢筋一端绑扎，一端焊接。(2)波纹管接头要求30cm以上，待临时束张拉完成后，用二层胶布将接口处缠5cm宽，管道之间的连接应确保其密封性。波纹管安装完成后要进行一次检查，确认数量、位置、布置形式符合设计要求后，方可浇筑混凝土。3、体外劲性骨架施工(1)体外劲性骨架计算书见附件一，体外劲性骨架安装位置见沙田赣江特大桥35、38号桥墩合拢段吊架设计图。(2)合拢段长2.0m,共设四处支撑梁,同时张拉4束临时锚固束。(3)临时锚固束张拉力：12-15.2,N=656.21KN。(4)预埋件安装时应与预应力孔道、钢筋同时考虑，且精确定位，局部钢筋与预埋件相碰时，可适当移动钢筋或断开，预埋件定位后再加强连接。(5)待钢筋、模板、预应力孔道、临时张拉束全部安装完毕，再安装体外劲性骨架，劲性骨架支撑梁与顶托之间留有20mm的间隙，用钢楔打紧，张拉临时束，焊接支撑梁，先底板、后顶板，张拉完毕即可浇注混凝土，宜在本日最低气温进行。(6)体外劲性骨架拆除时间：待砼强度和弹性模量达设计值90%。拆除体外劲性骨架，拆除后张拉临时锚固束至设计值。4、合拢段施工关键控制环节合拢段施工是悬灌施工技术一道非常关键的工序，因为砼从浇筑到第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
