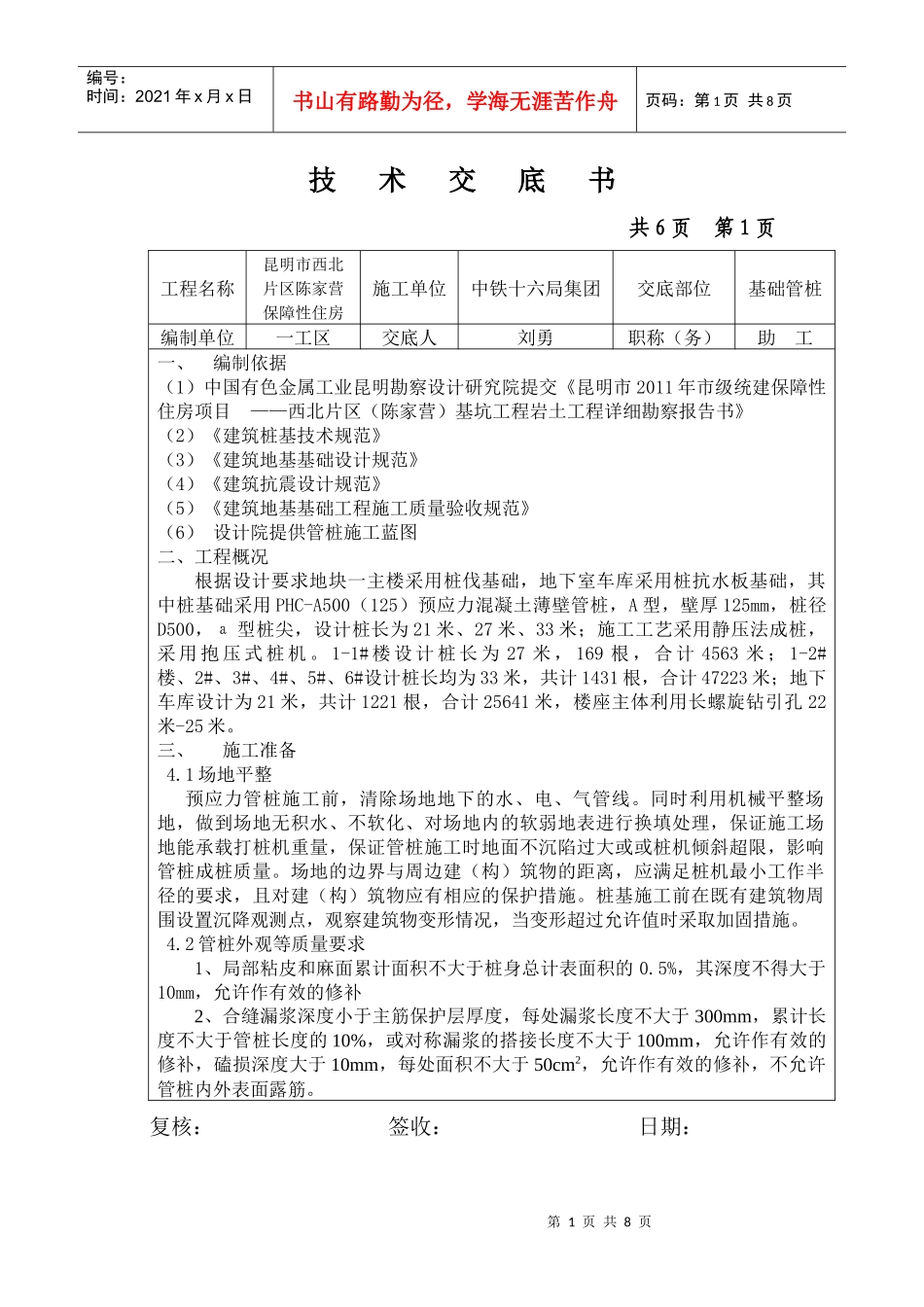

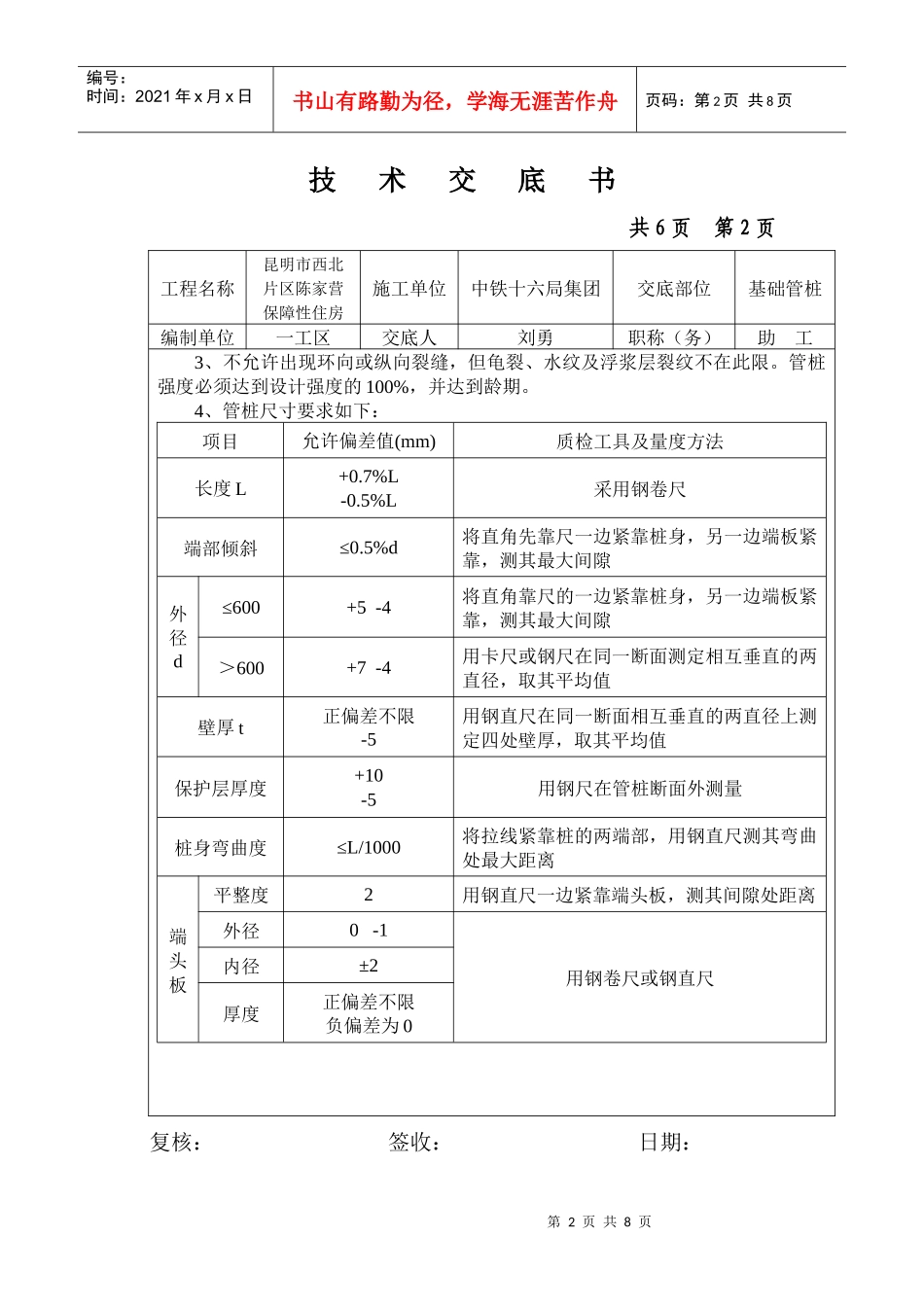

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页技术交底书共6页第1页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩编制单位一工区交底人刘勇职称（务）助工一、编制依据（1）中国有色金属工业昆明勘察设计研究院提交《昆明市2011年市级统建保障性住房项目——西北片区（陈家营）基坑工程岩土工程详细勘察报告书》（2）《建筑桩基技术规范》（3）《建筑地基基础设计规范》（4）《建筑抗震设计规范》（5）《建筑地基基础工程施工质量验收规范》（6）设计院提供管桩施工蓝图二、工程概况根据设计要求地块一主楼采用桩伐基础，地下室车库采用桩抗水板基础，其中桩基础采用PHC-A500（125）预应力混凝土薄壁管桩，A型，壁厚125mm，桩径D500，а型桩尖，设计桩长为21米、27米、33米；施工工艺采用静压法成桩，采用抱压式桩机。1-1#楼设计桩长为27米，169根，合计4563米；1-2#楼、2#、3#、4#、5#、6#设计桩长均为33米，共计1431根，合计47223米；地下车库设计为21米，共计1221根，合计25641米，楼座主体利用长螺旋钻引孔22米-25米。三、施工准备4.1场地平整预应力管桩施工前，清除场地地下的水、电、气管线。同时利用机械平整场地，做到场地无积水、不软化、对场地内的软弱地表进行换填处理，保证施工场地能承载打桩机重量，保证管桩施工时地面不沉陷过大或或桩机倾斜超限，影响管桩成桩质量。场地的边界与周边建（构）筑物的距离，应满足桩机最小工作半径的要求，且对建（构）筑物应有相应的保护措施。桩基施工前在既有建筑物周围设置沉降观测点，观察建筑物变形情况，当变形超过允许值时采取加固措施。4.2管桩外观等质量要求1、局部粘皮和麻面累计面积不大于桩身总计表面积的0.5%，其深度不得大于10mm，允许作有效的修补2、合缝漏浆深度小于主筋保护层厚度，每处漏浆长度不大于300mm，累计长度不大于管桩长度的10%，或对称漏浆的搭接长度不大于100mm，允许作有效的修补，磕损深度大于10mm，每处面积不大于50cm2，允许作有效的修补，不允许管桩内外表面露筋。复核：签收：日期：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页技术交底书共6页第2页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩编制单位一工区交底人刘勇职称（务）助工3、不允许出现环向或纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。管桩强度必须达到设计强度的100%，并达到龄期。4、管桩尺寸要求如下：项目允许偏差值(mm)质检工具及量度方法长度L+0.7%L-0.5%L采用钢卷尺端部倾斜≤0.5%d将直角先靠尺一边紧靠桩身，另一边端板紧靠，测其最大间隙外径d≤600+5-4将直角靠尺的一边紧靠桩身，另一边端板紧靠，测其最大间隙＞600+7-4用卡尺或钢尺在同一断面测定相互垂直的两直径，取其平均值壁厚t正偏差不限-5用钢直尺在同一断面相互垂直的两直径上测定四处壁厚，取其平均值保护层厚度+10-5用钢尺在管桩断面外测量桩身弯曲度≤L/1000将拉线紧靠桩的两端部，用钢直尺测其弯曲处最大距离端头板平整度2用钢直尺一边紧靠端头板，测其间隙处距离外径0-1用钢卷尺或钢直尺内径±2厚度正偏差不限负偏差为0复核：签收：日期：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页技术交底书共6页第3页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩编制单位一工区交底人刘勇职称（务）助工5、管桩堆放管桩堆放场地应坚实、平整，以防不均匀沉降造成损桩，并采取可靠的防滚、防滑措施，堆放时在垂直于管桩长度方向的地面上设置2道垫木，垫木应分别位于距桩端0.2倍桩长处，底层最外缘的管桩应在垫木处用木模塞紧以防滚动，垫木宜选用耐压的长木方或枕木，不得用金属构件替代。堆放高度不超过四层。6、桩尖制作压桩前制作好十字型桩尖，桩尖所有材料均为Q235钢，所有焊缝均为角焊缝，厚度12mm。焊接时焊条采用E4303型，焊接工人必须持证上岗，保证焊接焊缝均匀饱满。压桩时把制作好的桩尖焊接到管桩上...
