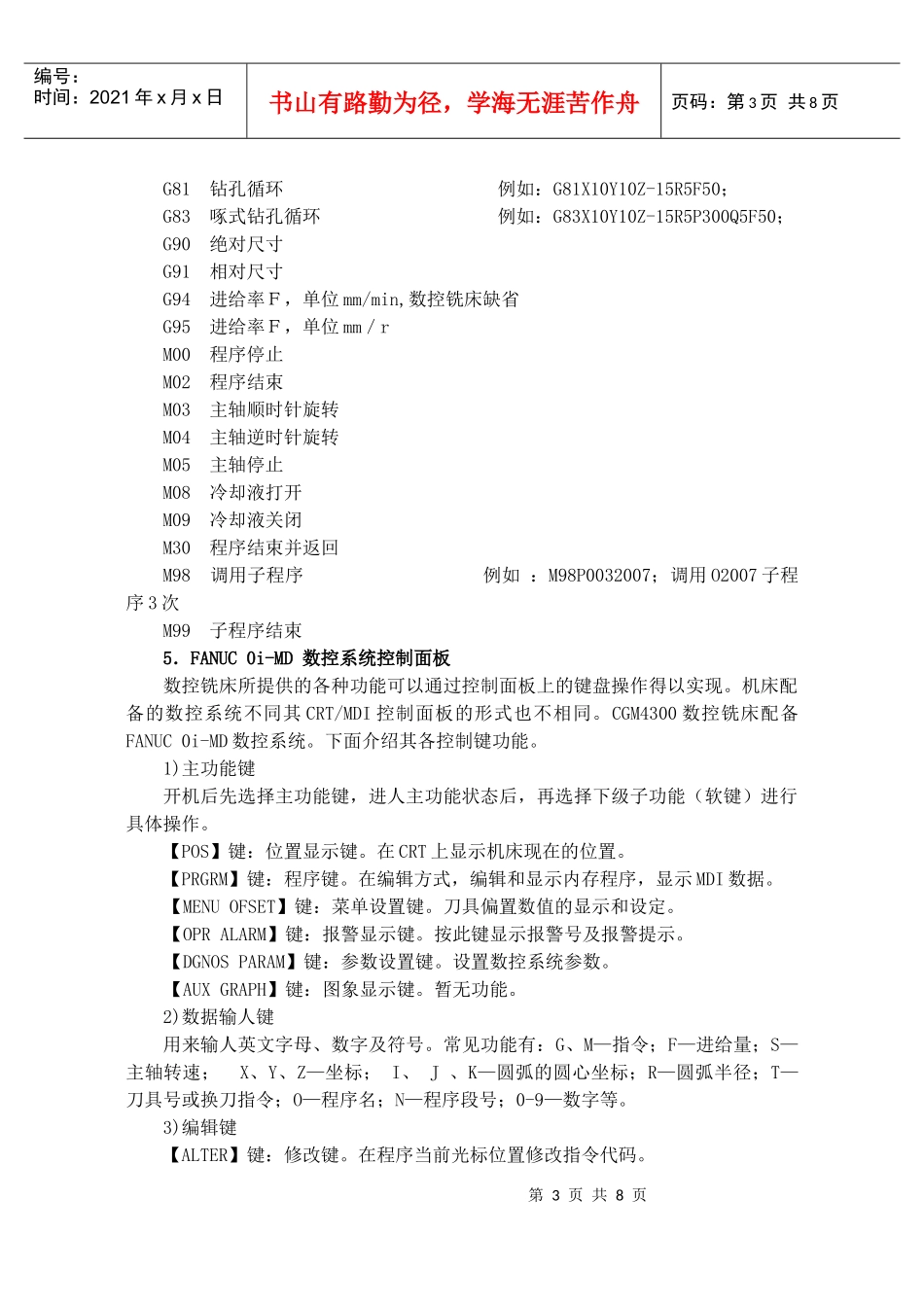

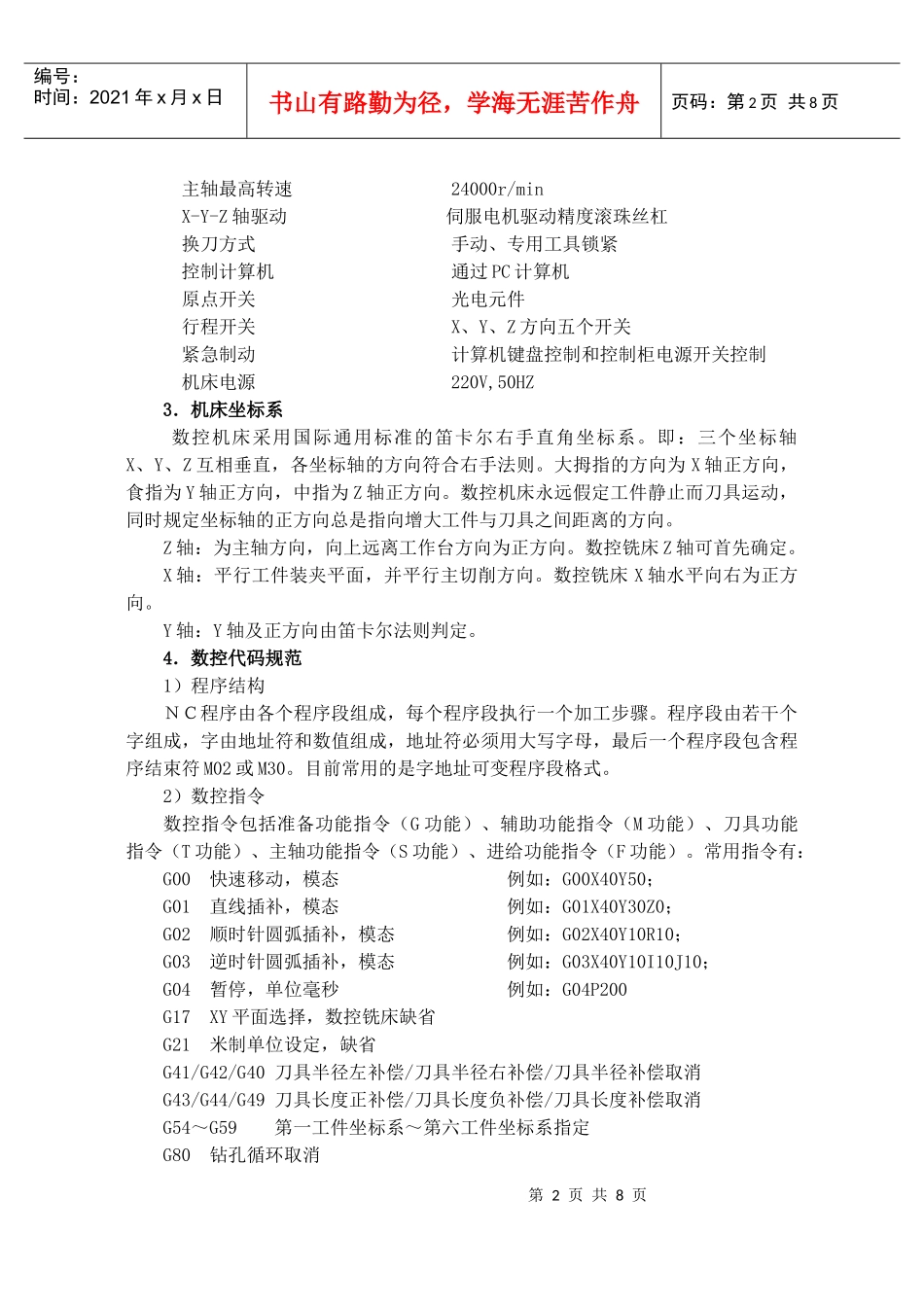

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页实验四数控铣床编程与操作实验一、实验目的1．了解数控铣床的基本特点和机床坐标系。2．熟悉FANUC0i-MD数控系统应用。3．掌握数控铣床常规操作方法，重点学习数控铣床回零操作、手动对刀操作、工件坐标系设定、程序输入与编辑、自动加工等操作。二、实验设备1．CGM4300B数控铣床2．FANUC0i-MD数控系统三、实验基础知识1．数控铣床的特点与组成CGM4300B数控铣床是基于PC机控制的三轴联动数控铣床，该机床是浙江大学现代制造工程研究所、辰光数控公司开发生产的教学型数控铣床，具有机械结构简单、控制原理清晰、加工功能强大、国际标准指令等特点。该机床具有直线插补、圆弧插补、刀具补偿、固定循环、子程序调用等功能；能完成基本铣削、钻削、攻螺纹及自动工作循环等工作，能加工各种形状复杂的凸轮、样板及模具零件等。CGM4300数控铣床硬件包括五个部分：铣床、控制柜、控制计算机、加工刀具、辅助刀具。2．CGM4300B数控铣床主要技术参数铣床式样双立柱式外形尺寸800mm×1100mm×1500mm有效行程280mm×350mm×100mm定位精度0.01/300mm重复定位精度0.005/300mm最大运动速度4.8m/min第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页主轴最高转速24000r/minX-Y-Z轴驱动伺服电机驱动精度滚珠丝杠换刀方式手动、专用工具锁紧控制计算机通过PC计算机原点开关光电元件行程开关X、Y、Z方向五个开关紧急制动计算机键盘控制和控制柜电源开关控制机床电源220V,50HZ3．机床坐标系数控机床采用国际通用标准的笛卡尔右手直角坐标系。即：三个坐标轴X、Y、Z互相垂直，各坐标轴的方向符合右手法则。大拇指的方向为X轴正方向，食指为Y轴正方向，中指为Z轴正方向。数控机床永远假定工件静止而刀具运动，同时规定坐标轴的正方向总是指向增大工件与刀具之间距离的方向。Z轴：为主轴方向，向上远离工作台方向为正方向。数控铣床Z轴可首先确定。X轴：平行工件装夹平面，并平行主切削方向。数控铣床X轴水平向右为正方向。Y轴：Y轴及正方向由笛卡尔法则判定。4．数控代码规范1）程序结构ＮＣ程序由各个程序段组成，每个程序段执行一个加工步骤。程序段由若干个字组成，字由地址符和数值组成，地址符必须用大写字母，最后一个程序段包含程序结束符M02或M30。目前常用的是字地址可变程序段格式。2）数控指令数控指令包括准备功能指令（G功能）、辅助功能指令（M功能）、刀具功能指令（T功能）、主轴功能指令（S功能）、进给功能指令（F功能）。常用指令有：G00快速移动，模态例如：G00X40Y50；G01直线插补，模态例如：G01X40Y30Z0；G02顺时针圆弧插补，模态例如：G02X40Y10R10；G03逆时针圆弧插补，模态例如：G03X40Y10I10J10；G04暂停，单位毫秒例如：G04P200G17XY平面选择，数控铣床缺省G21米制单位设定，缺省G41/G42/G40刀具半径左补偿/刀具半径右补偿/刀具半径补偿取消G43/G44/G49刀具长度正补偿/刀具长度负补偿/刀具长度补偿取消G54～G59第一工件坐标系～第六工件坐标系指定G80钻孔循环取消第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页G81钻孔循环例如：G81X10Y10Z-15R5F50；G83啄式钻孔循环例如：G83X10Y10Z-15R5P300Q5F50；G90绝对尺寸G91相对尺寸G94进给率Ｆ，单位mm/min,数控铣床缺省G95进给率Ｆ，单位mm／rM00程序停止M02程序结束M03主轴顺时针旋转M04主轴逆时针旋转M05主轴停止M08冷却液打开M09冷却液关闭M30程序结束并返回M98调用子程序例如：M98P0032007；调用O2007子程序3次M99子程序结束5．FANUC0i-MD数控系统控制面板数控铣床所提供的各种功能可以通过控制面板上的键盘操作得以实现。机床配备的数控系统不同其CRT/MDI控制面板的形式也不相同。CGM4300数控铣床配备FANUC0i-MD数控系统。下面介绍其各控制键功能。1)主功能键开机后先选择主功能键，进人主功能状态后，再选择下级子功能（软键）进行具体操作。【POS】键：位置显示键。在CRT上显示机床现在的位置。【PRGRM】键：程序键。在编辑方式，编辑和显示...
