第四章采煤方法VIP免费

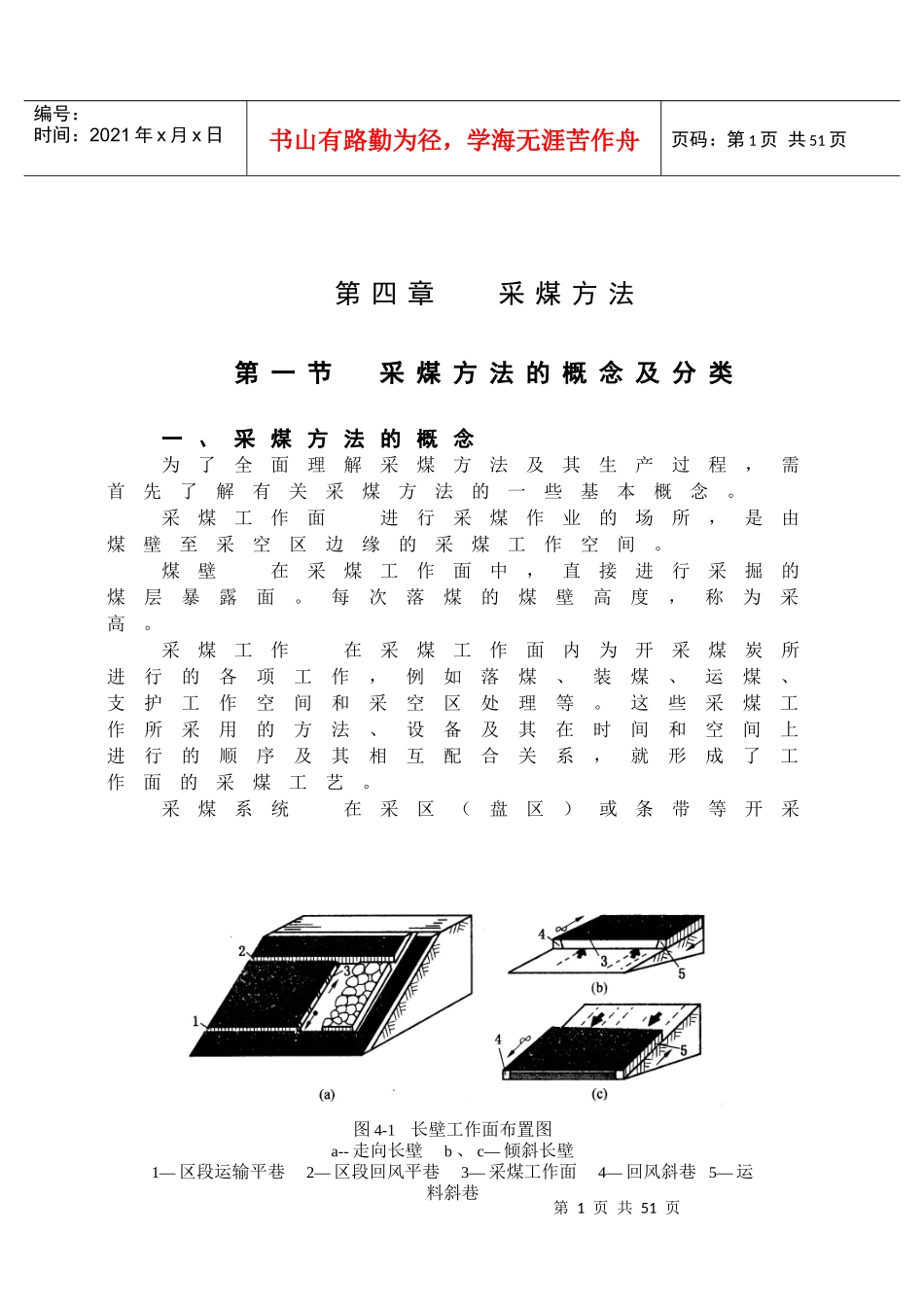

第1页共51页图4-1长壁工作面布置图a--走向长壁b、c—倾斜长壁1—区段运输平巷2—区段回风平巷3—采煤工作面4—回风斜巷5—运料斜巷编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页第四章采煤方法第一节采煤方法的概念及分类一、采煤方法的概念为了全面理解采煤方法及其生产过程，需首先了解有关采煤方法的一些基本概念。采煤工作面进行采煤作业的场所，是由煤壁至采空区边缘的采煤工作空间。煤壁在采煤工作面中，直接进行采掘的煤层暴露面。每次落煤的煤壁高度，称为采高。采煤工作在采煤工作面内为开采煤炭所进行的各项工作，例如落煤、装煤、运煤、支护工作空间和采空区处理等。这些采煤工作所采用的方法、设备及其在时间和空间上进行的顺序及其相互配合关系，就形成了工作面的采煤工艺。采煤系统在采区（盘区）或条带等开采第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页单元内，准备、采煤巷道的布置以及按其建立的运输、通风等生产系统的总称。采煤方法采煤工艺与采煤系统及其在时间上、空间上的相互配合。不同的采煤系统与采煤工艺相结合，就形成了不同的采煤方法。而且两者是相互影响和制约的，不同的采煤系统，必须要有相适应的采煤工艺；同样，不同的采煤工艺也要有与其相适应的采煤系统。所以随着采煤机械化的发展，采煤工艺过程发出变化，就要求采煤系统随之进行变革。二、采煤方法的分类由于煤层的赋存状态和开采技术的不同，形成了种类繁多的采煤方法。按其主要的开采技术特征，首先有露天开采和井工开采之分，本书所讨论的开采方法专指井工开采，井工开采大体上可分为壁式体系采煤法与柱式体系采煤法两大类。1、壁式体系采煤法壁式体系采煤法，一般以具有较长的工作面为其基本特征。根据采煤工作面长度不同，又分为长壁式与短壁式两种。壁式采煤法根据煤层厚度不同，可分为整层开采与分层开采。若一次开采煤层全厚时，称为单一长壁式；将厚煤层划分为若干分层后依次开采时，称为分层长壁式。长壁工作面沿煤层倾向布置，沿走向方向推进的称为走向长壁（图4-la)；工作面沿煤层走向布置，沿倾斜方向推进的称为倾斜长壁（图4-lb，c）。2、柱式体系采煤法柱式体系采煤法包括房式与房柱式等采煤法，它与壁式体系采煤法相比，最显著的特点是采煤工作面短。它是采用大量巷道将煤层切割成若干块段，煤柱间用联络巷连通，构成煤房采煤生产系统。如果先采煤房，后回收煤柱（或部分回收煤柱），称为房柱式第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页采煤法；若只采煤房，不回收煤柱，则称为房式采煤法。壁式体系与柱式体系采煤法相比，工作面产量高，巷道掘进率低，煤炭损失少，采煤系统简单，安全生产条件好。但壁式体系采煤法工艺比较复杂，组织管理水平要求高。目前，世界主要产煤国家除美国、印度、澳大利亚等国因地质条件简单而采用柱式体系采煤法外，大多数国家采用壁式体系采煤法。我国煤层赋存比较复杂，是世界上采煤方法最多的国家，煤炭产量的90％以上是由壁式体系采煤法采出的。但是，在近些年有一些矿井开始引进柱式体系采煤技术与设备（如寺河矿），进行井下试验与推广应用，并取得了较好的效果。综上所述，采煤方法的种类很多，由于分类标准不同，分类方法也很多。现根据采煤方法的开采特点进行如下分类：第二节采煤系统第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页一、缓斜薄及中厚单一煤层走向长壁采煤法采煤系统这种采区巷道布置有双面采区和单面采区两种方式。图4-2为双面采区的巷道布置示例。（一）、采区巷道布置和生产系统1、采区巷道布置图4－2所示的情况，采区内划分3个阶段，一区段在回采，二区段在准备。在采区石门接近煤层处，开掘下部车场。由下部车场沿煤层开掘轨道上山和运输上山，两条上山相距20~25m，以上部车场与采区回风石门连通。从中部车场，用双巷掘进法，开第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
