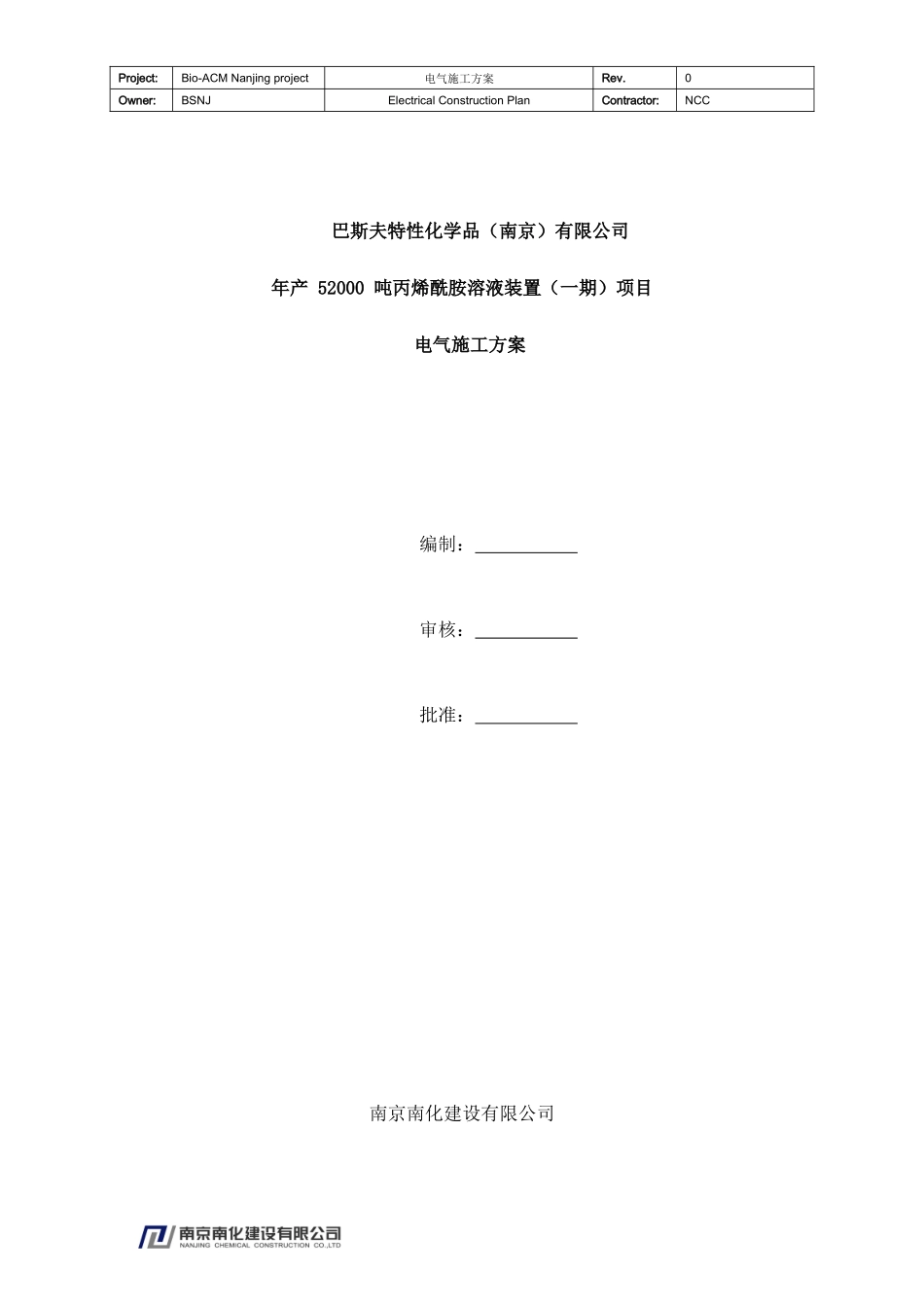

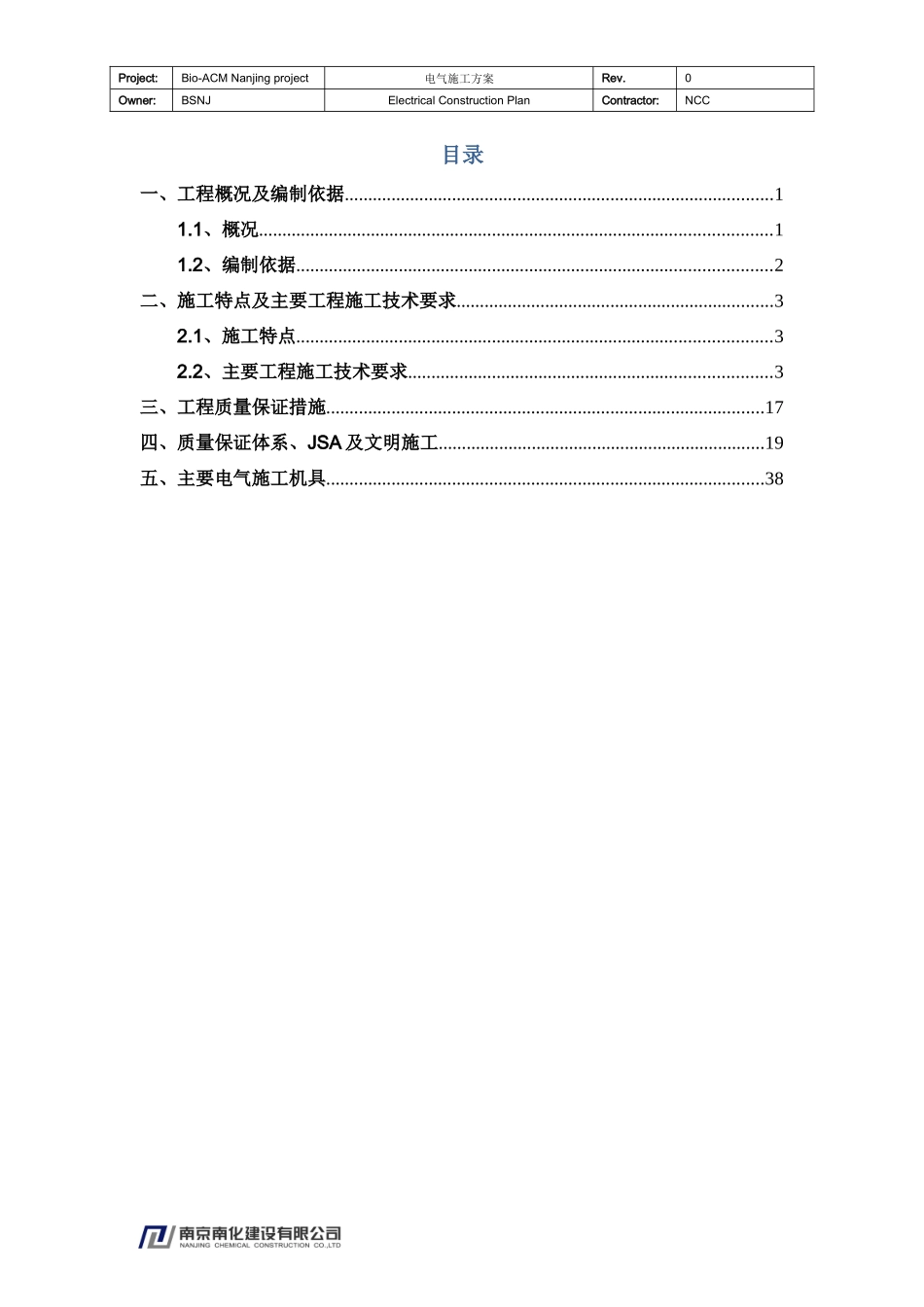

Project:Bio-ACMNanjingproject电气施工方案Rev.0Owner:BSNJElectricalConstructionPlanContractor:NCC巴斯夫特性化学品（南京）有限公司年产52000吨丙烯酰胺溶液装置（一期）项目电气施工方案编制：审核：批准：南京南化建设有限公司Project:Bio-ACMNanjingproject电气施工方案Rev.0Owner:BSNJElectricalConstructionPlanContractor:NCC目录一、工程概况及编制依据............................................................................................11.1、概况..............................................................................................................11.2、编制依据......................................................................................................2二、施工特点及主要工程施工技术要求....................................................................32.1、施工特点......................................................................................................32.2、主要工程施工技术要求..............................................................................3三、工程质量保证措施..............................................................................................17四、质量保证体系、JSA及文明施工......................................................................19五、主要电气施工机具..............................................................................................38Project:Bio-ACMNanjingproject电气施工方案Rev.0Owner:BSNJElectricalConstructionPlanContractor:NCC一、工程概况及编制依据1.1、概况巴斯夫特性化学品（南京）有限公司年产52000吨丙烯酰胺溶液装置(一期)，工程图纸由连云港沃利帕森工程技术有限公司设计，由我公司负责施工的电气工作内容包括：全厂（00）、ACM单元（26）、丙烯腈罐及卸车站（21）、四号配电室（44）、总变电站（51）等单元的照明、接地、桥架、动力安装、调试等工作。主要实物工作量见下表:序号工程名称型号、规格单位数量备注1照明配电箱非标,挂墙安装，See15093A-44-EL-DSL-0002套12干式变压器1600kVA,10/0.725kV±2x2.5%，U%=6%套13低压电容柜690V,200kvar套2LV4415,LV44164封闭式母线槽~690V,35kA,1sec,1000A.IP52.3Ph+PE米4.55低压柜抽屉400VFeederdrawer,400V,315A套1InstallinMCC36电伴热柜400V,PackageSuppliedbyVender套1EP44017UPS改造对现有UPS柜的馈电部分进行改造，增加6个AC230V馈电微型断路器10A/2P.套1UPS810kV开关柜套1MV51279低压开关柜套131010kV母线桥10kV,1600AAirinsulationBusBridge(existing10kVswitchgeartonew10kVswitchgear),IncludingSparepartsandspecialtools米6.511EMCSSoftwareUpdata套112照明箱套2LP2601LP260213动力箱套2PP2601PP260214防爆风机电控箱EXdBT4IP65F1.See15093A-26-EL-DSL-0005套1PP260315桥架2m/6m米310916电缆m12636Page1of38Project:Bio-ACMNanjingproject电气施工方案Rev.0Owner:BSNJElectricalConstructionPlanContractor:NCC序号工程名称型号、规格单位数量备注17钢管DN25，DN50，DN32m51018PVC管DN25米7519灯具套9920插座个2521开关个2122防爆检修插头Ratedvoltage:230V,50Hz1phase,2wires,3pins,earthPinatposition6hplugcolortobeblueRatedCurrent:16A个1523接线盒套7124接地线米252725电缆沟角钢支架Referto15093A-44-EL-DAL-0001套6526导线米97027接地检查井套128热镀锌扁钢-25x4米116529热镀锌角钢L50x50x5米26030热镀锌圆钢Φ10米15031热镀锌槽钢[10#(H=100mm,W=48mm,T=5.3mm)米73032防爆操作柱Material:CastAluminiumEx-marking:ExedIICT6;IP65Mountingtype:bracketRatedVoltage:DC110VSwitch:EmergencyOFFpositions个1933人体静电释放仪ExdIIBT4套11.2、编制依据a)连云港沃利帕森工程技术有限公司提供的相关施工图及配套的安装图集b)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012c)《电气装...
