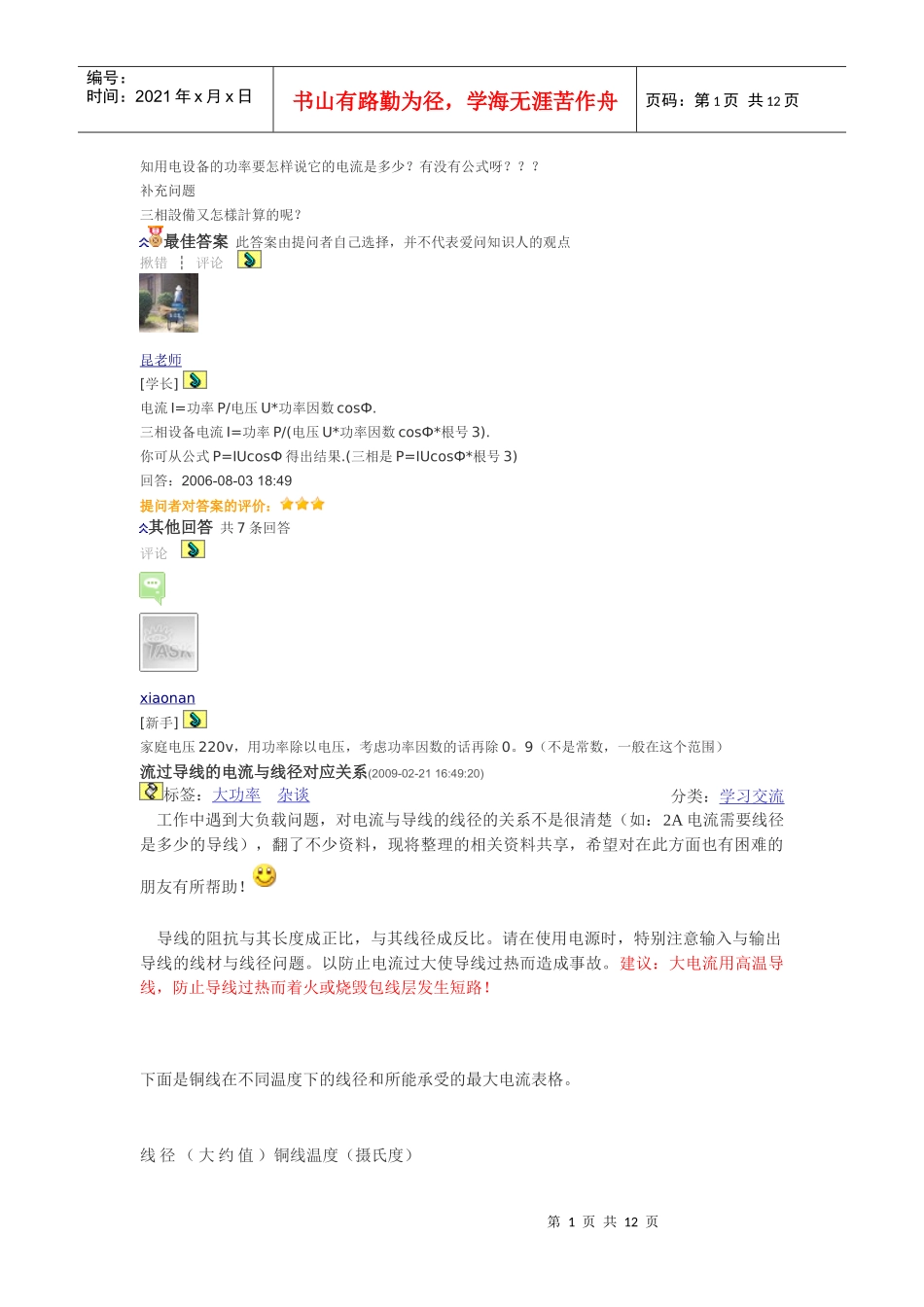

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页知用电设备的功率要怎样说它的电流是多少？有没有公式呀？？？补充问题三相設備又怎樣計算的呢？最佳答案此答案由提问者自己选择，并不代表爱问知识人的观点揪错┆评论昆老师[学长]电流I=功率P/电压U*功率因数cosФ.三相设备电流I=功率P/(电压U*功率因数cosФ*根号3).你可从公式P=IUcosФ得出结果.(三相是P=IUcosФ*根号3)回答：2006-08-0318:49提问者对答案的评价：其他回答共7条回答评论xiaonan[新手]家庭电压220v，用功率除以电压，考虑功率因数的话再除0。9（不是常数，一般在这个范围）流过导线的电流与线径对应关系(2009-02-2116:49:20)标签：大功率杂谈分类：学习交流工作中遇到大负载问题，对电流与导线的线径的关系不是很清楚（如：2A电流需要线径是多少的导线），翻了不少资料，现将整理的相关资料共享，希望对在此方面也有困难的朋友有所帮助！导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。建议：大电流用高温导线，防止导线过热而着火或烧毁包线层发生短路！下面是铜线在不同温度下的线径和所能承受的最大电流表格。线径（大约值）铜线温度（摄氏度）第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页（平方毫米）60oC75oC85oC90oC电流（A）2．5202025254．0252530306．0303540408．040505555145565707522708595953085100100110389511512513050110130145150601251501651707014517519019580165200215225100195230250260导线线径一般按如下公式计算：铜线：S=IL/54.4*U`铝线：S=IL/34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——允许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。2、计算出来的截面积往上靠.第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。4平方毫米铜电源线的安全载流量－－35A。6平方毫米铜电源线的安全载流量－－48A。10平方毫米铜电源线的安全载流量－－65A。16平方毫米铜电源线的安全载流量－－91A。25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm2)11．52．54610162535507095120载流是截面倍数9876543．532．5载流量(A)9142332486090100123150210238300估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点...
