电气控制与PLC模拟考试试卷(九)VIP专享VIP免费

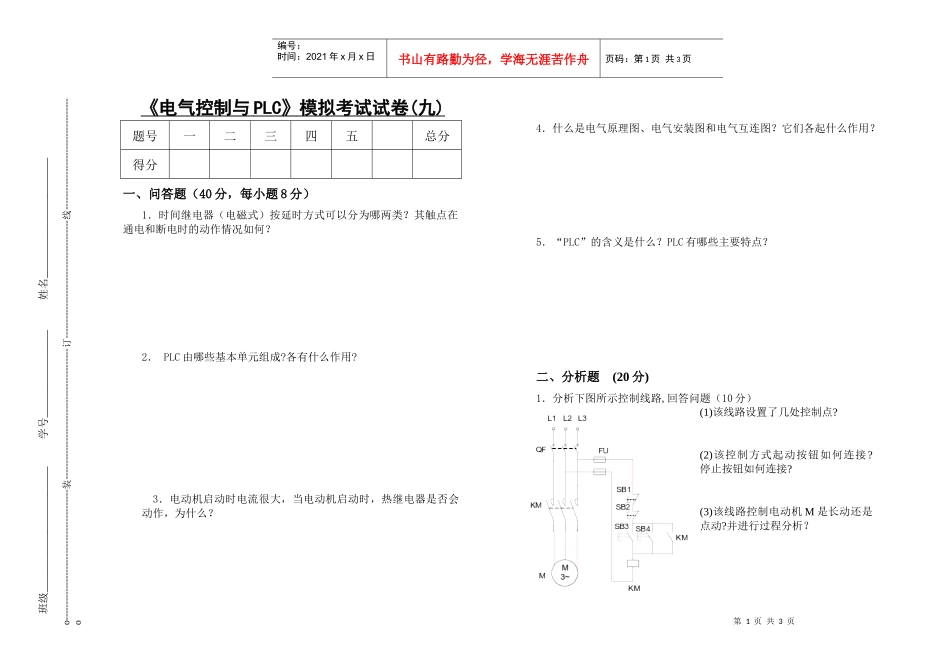

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《电气控制与PLC》模拟考试试卷(九)题号一二三四五总分得分一、问答题（40分，每小题8分）1．时间继电器（电磁式）按延时方式可以分为哪两类？其触点在通电和断电时的动作情况如何？2．PLC由哪些基本单元组成?各有什么作用?3．电动机启动时电流很大，当电动机启动时，热继电器是否会动作，为什么？4．什么是电气原理图、电气安装图和电气互连图？它们各起什么作用？5．“PLC”的含义是什么？PLC有哪些主要特点？二、分析题(20分)1．分析下图所示控制线路,回答问题（10分）(1)该线路设置了几处控制点?(2)该控制方式起动按钮如何连接?停止按钮如何连接?(3)该线路控制电动机M是长动还是点动?并进行过程分析？班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页2．将指令表转化为梯形图（10分）STX4ORX6OR/X8OTY0ST/X1AN/Y0ORX7AN/X2OR/X5OTY4三、设计题(40分)1．第一台电动机启动后，过一段时间10s后，第二台自行启动，能够同时停车。（8分）要求：画出控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。2．设计一个控制线路，要求第一台电动机起动20秒后，第二台电动机自行起动，运行10秒后，第一台电动机停止并同时使第三台电动机自行起动，再运行20秒后电动机全部停止。（12分）要求：画出主电路和控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页3．设计一PLC程序：满足如下功能(10分)1)按下按钮，首先A灯亮2)1s后A灯灭，B灯亮3)再过1s后B灯灭，C灯亮4)再过1s后，ABC三灯都亮4．试根据下述控制要求编写梯形图：有三台电动机M1、M2、M3，要求相隔5s顺序起动，各运行10s停车，循环往复。(10分)
