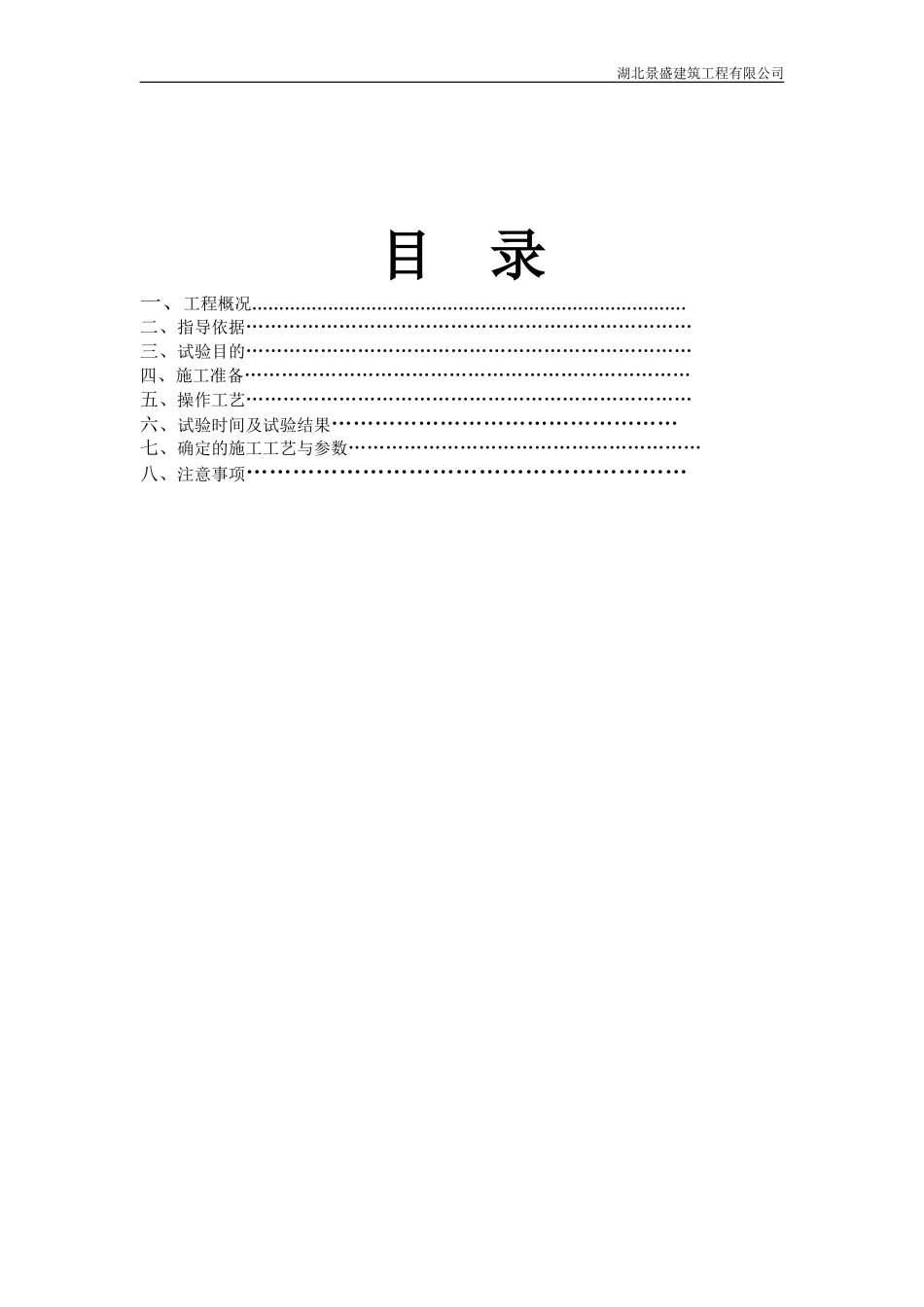

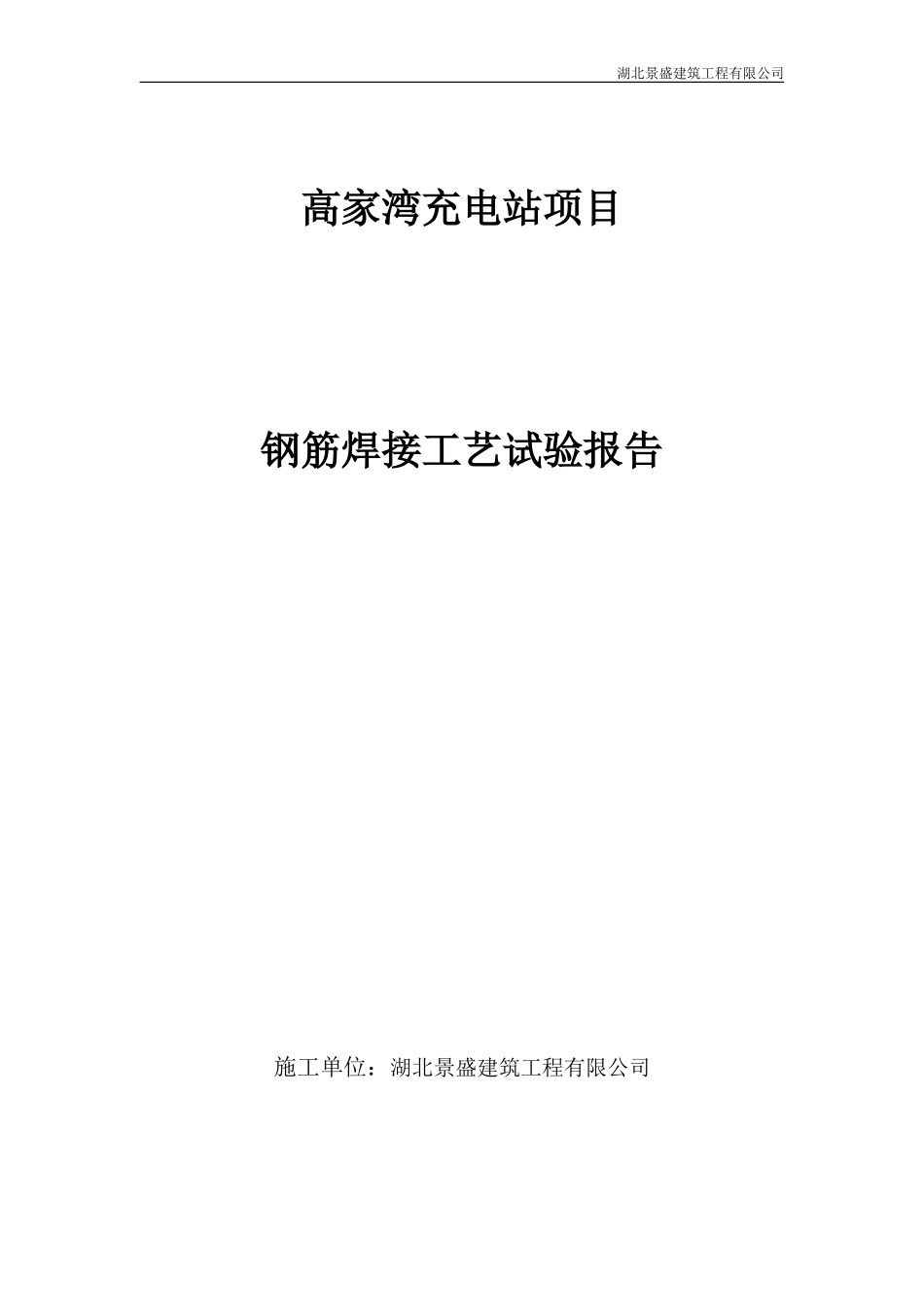

湖北景盛建筑工程有限公司高家湾充电站项目钢筋焊接工艺试验报告施工单位：湖北景盛建筑工程有限公司湖北景盛建筑工程有限公司钢筋电弧焊工艺试验报告审批表工程名称编制单位申报简述：编制人：年月日施工单位审批审核意见：施工单位技术负责人：公章年月日监理单位审批审批意见：总监理工程师：公章年月日湖北景盛建筑工程有限公司目录一、工程概况................................................................................二、指导依据………………………………………………………………三、试验目的………………………………………………………………四、施工准备………………………………………………………………五、操作工艺………………………………………………………………六、试验时间及试验结果…………………………………………七、确定的施工工艺与参数…………………………………………………八、注意事项…………………………………………………1湖北景盛建筑工程有限公司钢筋电弧焊工艺性试验报告一、工程概况：高家湾汽车充电站由武汉华力运通新能源科技有限公司投资兴建，本工程位于武汉市武昌区兴国路与杏林西路交汇处，由地下2层地上4层框架结构充电站组成。采用筏板基础，拟建建筑采用天然地基，以（2）-1或（2）-2层粉质粘土为持力层。地下室±0.00相当于绝对标高25.70m。支护桩钢筋焊接接头采用单面搭接电弧焊。电弧焊是利用弧焊机使焊条与焊件之间产生电弧，熔化焊条与焊件的金属，凝固后形成焊接接头。本工艺具有不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低等优点。二、试验依据（1）《钢筋焊接及验收规程》JGJ18-2012；（2）《混凝土工程施工质量验收规范》GB50204-2011；（3）《混凝土结构工程施工规范》GB50666-2011；三、试验目的、适用范围通过本次钢筋焊接工艺性试验，确定钢筋电弧焊的各项参数，确保钢筋焊接质量。四、施工准备：1、计划清单单面搭接焊焊接接头数量施工部位单面搭接焊焊接接头直径HRB400E2218支护桩4000个112个材料（1）钢筋钢筋采用热轧带肋HRB400E18、22、进行工艺试验，出厂合格证明及检测报告齐全。（2）焊条焊条规格为E502（J50*50），产品合格证齐全。2、机械设备砂轮切割机、钢筋弯曲机、交流弧电焊机等。生产厂家为：凯尔达电弧焊的主要设备是BX1-400-1交流弧焊机。其各种参数见下表：3、人员配置：电弧焊主要人员：产品型号电源电压（V）额定输入功率（KVA）额定空载电压（V）最大输出电流（A）电流调节范围额定负载持续率BX6-25038032.57640080-40060%2湖北景盛建筑工程有限公司电焊工：7名电工：2名安全员：1名钢筋加工：5名五、操作工艺：1.工艺流程：检查机械设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检查本工程工艺性试验采用HRB400E18、HRB400E22单面搭接焊。（1）钢筋搭接长度应符合见下表：HRB400E单面焊≥10d+20注：d为主筋直径(mm)（2）根据《钢筋焊接及验收规程》JGJ18-2012的有关规定，搭接焊只适用于Ⅰ、Ⅱ、Ⅲ级钢筋的焊接，其制作要点除注意对钢筋搭接部位的预弯和安装，应确保两钢筋轴线相重合。（3）搭接焊接头的焊缝厚度s不应小于主筋直径的0.25倍；焊缝宽度b不应小于主筋直径的0.7倍。b一焊缝宽度；s一焊缝厚度；d一钢筋直筋；l一搭接长度d一钢筋直径2、操作方法（1）准备工作检查电源、焊机、试焊钢筋、焊条等设备材料准备齐全，具备施焊条件。（2）选择焊接参数根据钢筋级别、直径、接头形式和焊接位置，选择适宜的焊条、焊接层数、焊接电流，保证焊缝和钢筋融合良好。钢筋采用热轧带肋HRB400E18、22，焊条采用E502焊条，接头形式采用单面搭接焊。（3）施焊操作引弧应在垫板、形成焊缝的部位，防止烧伤主筋。焊接地线与钢筋应接触紧密。先将搭接钢筋用2点定位焊固定，离端部约20mm。施焊应在搭接部位一侧开始打弧，收弧时弧坑应填满，并向另一侧拉出灭弧。尽量施水平焊，需多层焊时，第一层焊的电流可以稍大，以增加融化深度，焊完一层之后，应将焊渣清除干净，当需要立焊时，焊...
