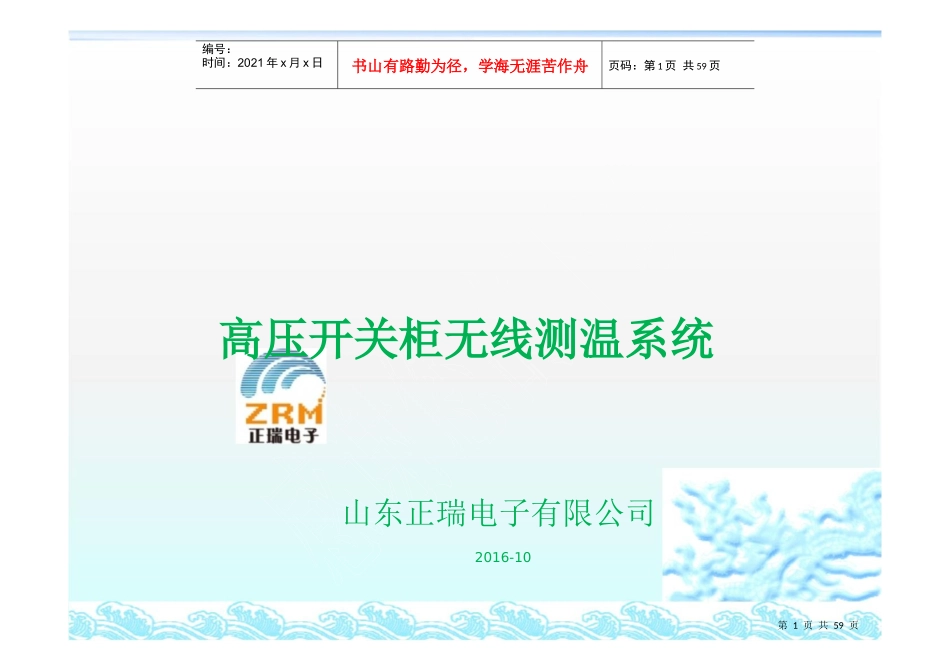

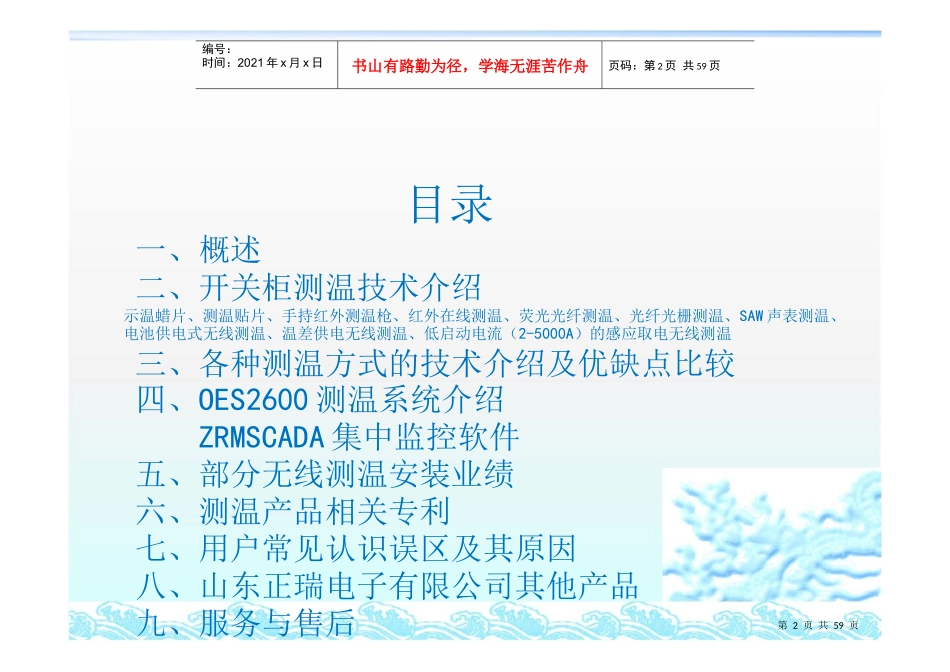

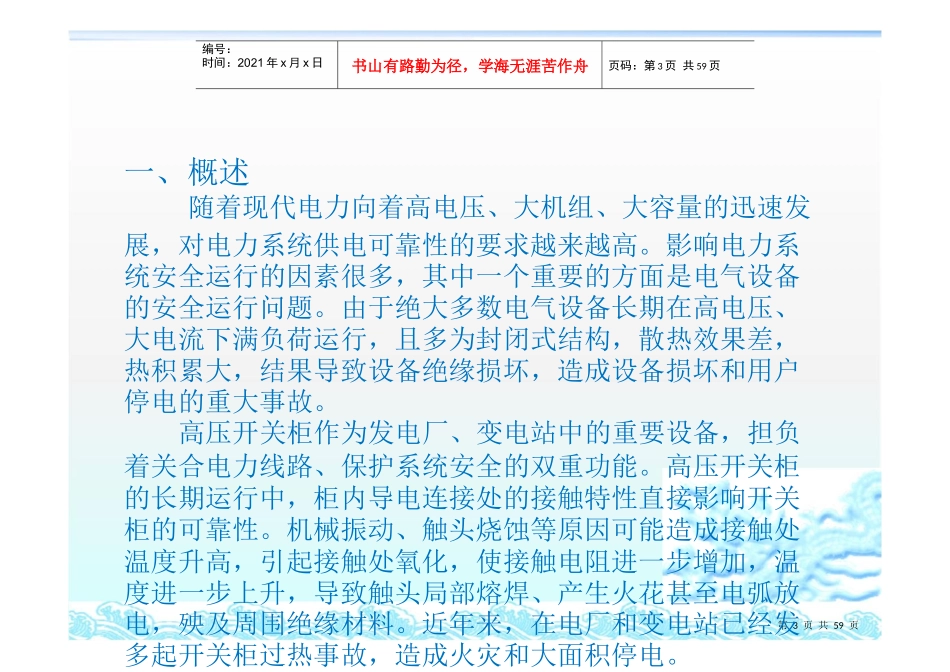

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页高压开关柜无线测温系统山东正瑞电子有限公司2016-10第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页目录一、概述二、开关柜测温技术介绍示温蜡片、测温贴片、手持红外测温枪、红外在线测温、荧光光纤测温、光纤光栅测温、SAW声表测温、电池供电式无线测温、温差供电无线测温、低启动电流（2-5000A）的感应取电无线测温三、各种测温方式的技术介绍及优缺点比较四、OES2600测温系统介绍ZRMSCADA集中监控软件五、部分无线测温安装业绩六、测温产品相关专利七、用户常见认识误区及其原因八、山东正瑞电子有限公司其他产品九、服务与售后第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页一、概述随着现代电力向着高电压、大机组、大容量的迅速发展，对电力系统供电可靠性的要求越来越高。影响电力系统安全运行的因素很多，其中一个重要的方面是电气设备的安全运行问题。由于绝大多数电气设备长期在高电压、大电流下满负荷运行，且多为封闭式结构，散热效果差，热积累大，结果导致设备绝缘损坏，造成设备损坏和用户停电的重大事故。高压开关柜作为发电厂、变电站中的重要设备，担负着关合电力线路、保护系统安全的双重功能。高压开关柜的长期运行中，柜内导电连接处的接触特性直接影响开关柜的可靠性。机械振动、触头烧蚀等原因可能造成接触处温度升高，引起接触处氧化，使接触电阻进一步增加，温度进一步上升，导致触头局部熔焊、产生火花甚至电弧放电，殃及周围绝缘材料。近年来，在电厂和变电站已经发多起开关柜过热事故，造成火灾和大面积停电。第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页部分现场照片第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页部分现场照片第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共59页因而对全封闭的高压开关电器，监测和监视高压开关触点连接处的工作温度，提前发现和排除热故障隐患，对电力系统的安全可靠运行具有重要意义。电气设备的实时温度监测，已成为电力系统安全运行急需解决的实际问题，是提高电气设备可靠性和节约能源的迫切需要，也是电力生产科技进步的必然要求！第7页共59页第6页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共59页二、开关柜测温技术介绍实际用户对测温的基本要求：1、安全性要求：不破坏原有开关柜结构及相间绝缘距离。2、可靠性要求：运行稳定持久，后期维护少。3、实时性要求：能够尽快的反映被测点的温度变化情况。4、安装要求：受停电时间所限，安装尽量简单方便，现场用时少。5、安装位置要求：母线停电不方便，尽量在动触头侧安装。6、经济要求：减少人工巡视工作量和工作人员数量，提高劳动效率。7、扩展性：在上层平台不变的情况下，可任意增减传感器。8、兼容性：能兼容不同厂家的在线监测产品，可与不同厂家的集中监控平台无缝对接。第8页共59页第7页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共59页二、开关柜测温技术介绍①示温蜡片示温蜡片是用温度蜡做成的，当温度超过示温蜡片额定融化温度时，示温蜡片自动融化脱落，表明过热状态。其原理就是蜡的熔点原理。无法实现触头测温第9页共59页第8页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共59页②测温贴片其机理有各种各样，不尽用同，但都是物体受热后发生一系列化学和物理变化，由分子结构的改变，导致反射光的颜色发生变化。例如，晶型转化、升华、失水、氧化、分解引起光散射的频带转移。无法实现触头测温第10页共59页第9页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共59页③手持红外测温枪红外检测的基本原理是基于辐射定律，任何温度高于绝对零度的物体都会不停地向空间...
