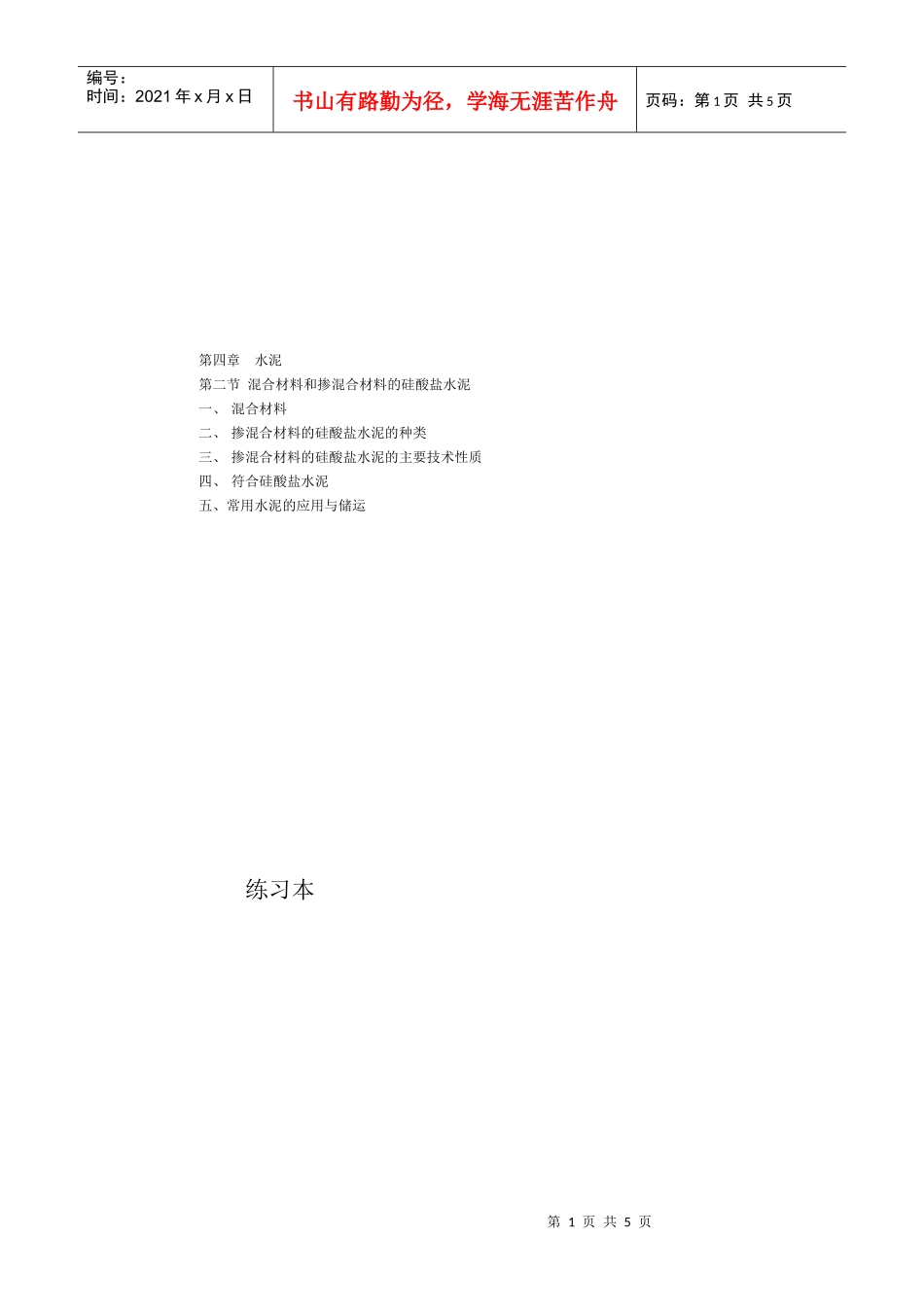

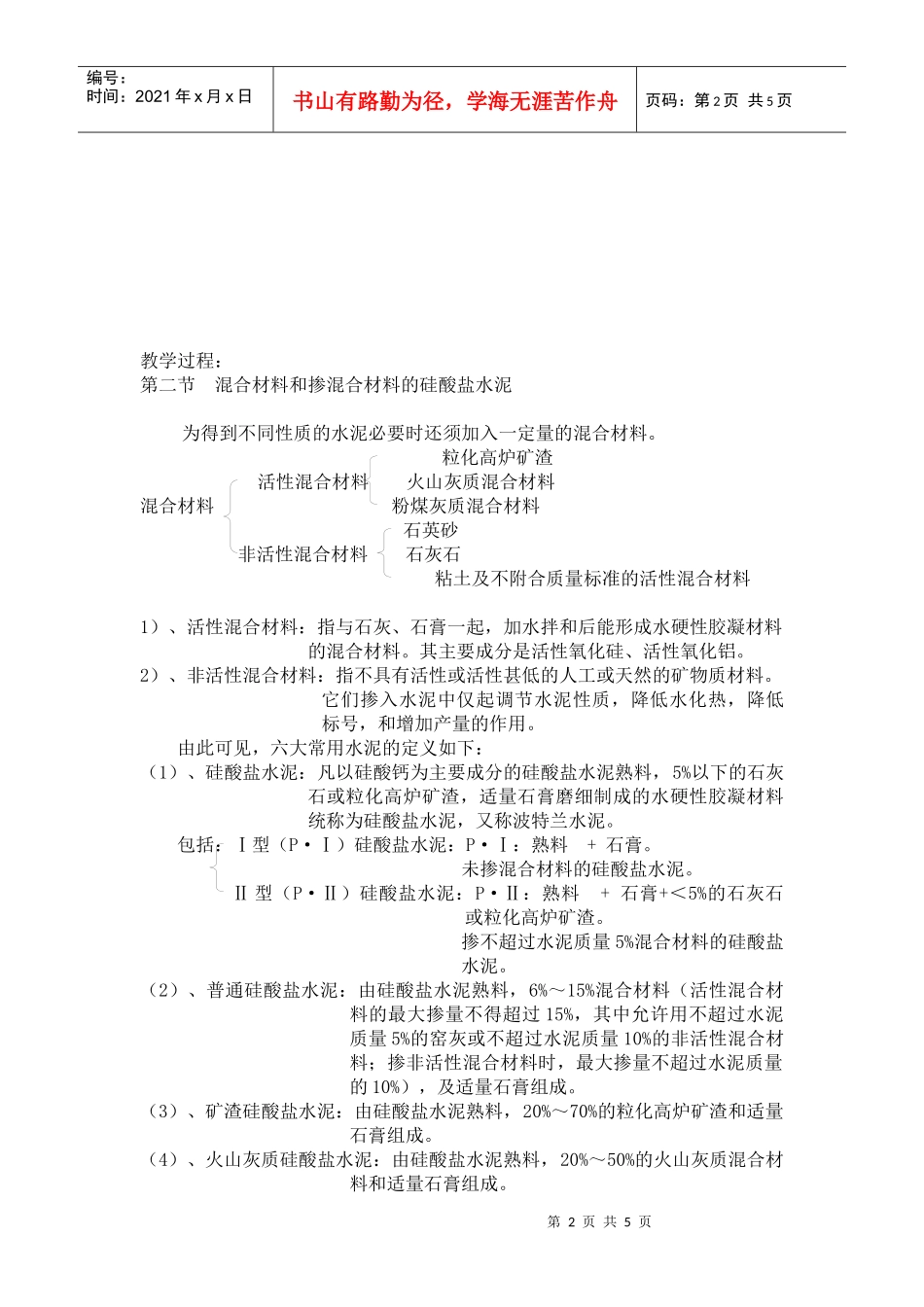

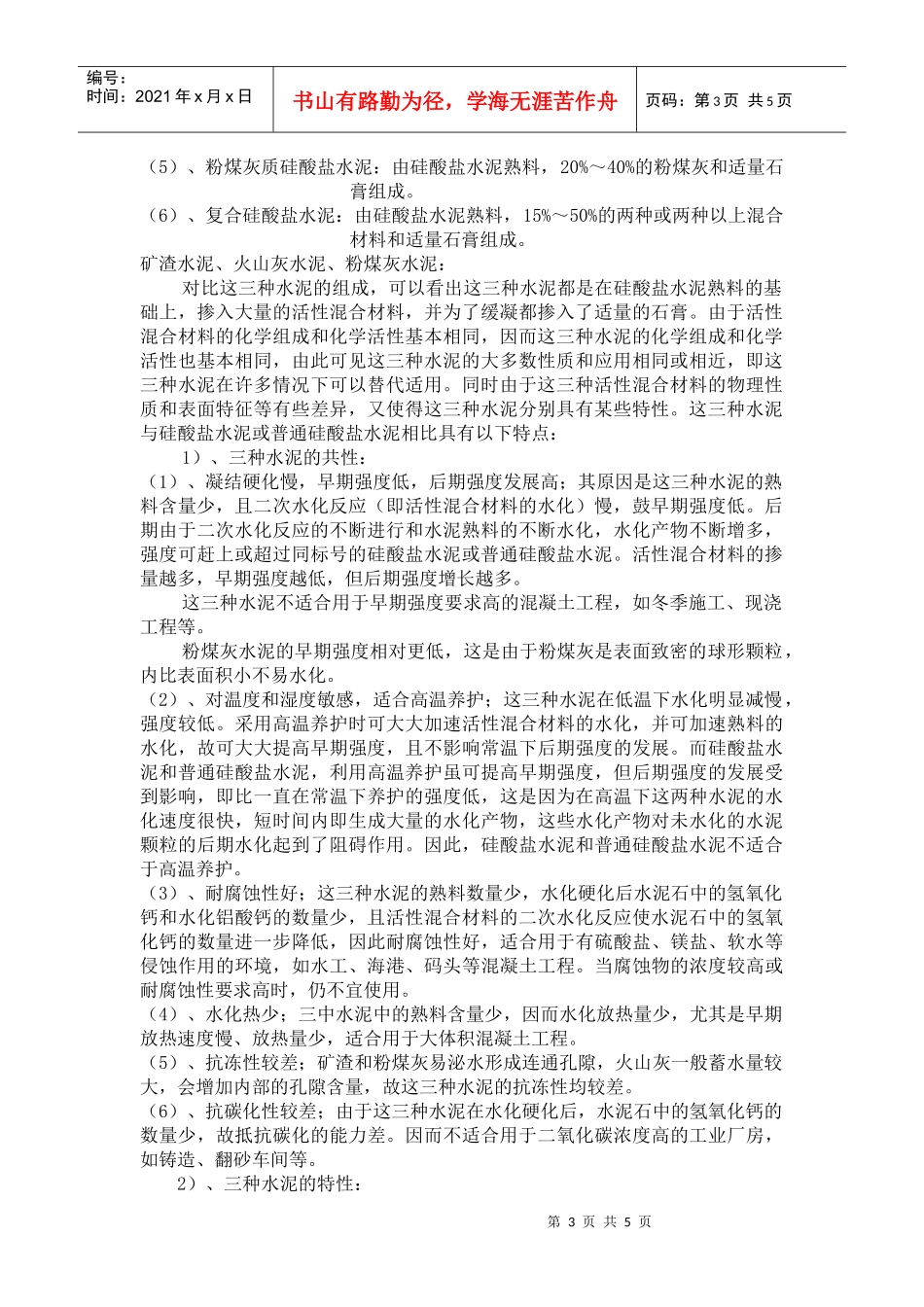

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页第四章水泥第二节混合材料和掺混合材料的硅酸盐水泥一、混合材料二、掺混合材料的硅酸盐水泥的种类三、掺混合材料的硅酸盐水泥的主要技术性质四、符合硅酸盐水泥五、常用水泥的应用与储运练习本第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页教学过程：第二节混合材料和掺混合材料的硅酸盐水泥为得到不同性质的水泥必要时还须加入一定量的混合材料。粒化高炉矿渣活性混合材料火山灰质混合材料混合材料粉煤灰质混合材料石英砂非活性混合材料石灰石粘土及不附合质量标准的活性混合材料1）、活性混合材料：指与石灰、石膏一起，加水拌和后能形成水硬性胶凝材料的混合材料。其主要成分是活性氧化硅、活性氧化铝。2）、非活性混合材料：指不具有活性或活性甚低的人工或天然的矿物质材料。它们掺入水泥中仅起调节水泥性质，降低水化热，降低标号，和增加产量的作用。由此可见，六大常用水泥的定义如下：（1）、硅酸盐水泥：凡以硅酸钙为主要成分的硅酸盐水泥熟料，5%以下的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料统称为硅酸盐水泥，又称波特兰水泥。包括：Ⅰ型（P·Ⅰ）硅酸盐水泥：P·Ⅰ：熟料+石膏。未掺混合材料的硅酸盐水泥。Ⅱ型（P·Ⅱ）硅酸盐水泥：P·Ⅱ：熟料+石膏+＜5%的石灰石或粒化高炉矿渣。掺不超过水泥质量5%混合材料的硅酸盐水泥。（2）、普通硅酸盐水泥：由硅酸盐水泥熟料，6%～15%混合材料（活性混合材料的最大掺量不得超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料；掺非活性混合材料时，最大掺量不超过水泥质量的10%），及适量石膏组成。（3）、矿渣硅酸盐水泥：由硅酸盐水泥熟料，20%～70%的粒化高炉矿渣和适量石膏组成。（4）、火山灰质硅酸盐水泥：由硅酸盐水泥熟料，20%～50%的火山灰质混合材料和适量石膏组成。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页（5）、粉煤灰质硅酸盐水泥：由硅酸盐水泥熟料，20%～40%的粉煤灰和适量石膏组成。（6）、复合硅酸盐水泥：由硅酸盐水泥熟料，15%～50%的两种或两种以上混合材料和适量石膏组成。矿渣水泥、火山灰水泥、粉煤灰水泥：对比这三种水泥的组成，可以看出这三种水泥都是在硅酸盐水泥熟料的基础上，掺入大量的活性混合材料，并为了缓凝都掺入了适量的石膏。由于活性混合材料的化学组成和化学活性基本相同，因而这三种水泥的化学组成和化学活性也基本相同，由此可见这三种水泥的大多数性质和应用相同或相近，即这三种水泥在许多情况下可以替代适用。同时由于这三种活性混合材料的物理性质和表面特征等有些差异，又使得这三种水泥分别具有某些特性。这三种水泥与硅酸盐水泥或普通硅酸盐水泥相比具有以下特点：1）、三种水泥的共性：（1）、凝结硬化慢，早期强度低，后期强度发展高；其原因是这三种水泥的熟料含量少，且二次水化反应（即活性混合材料的水化）慢，鼓早期强度低。后期由于二次水化反应的不断进行和水泥熟料的不断水化，水化产物不断增多，强度可赶上或超过同标号的硅酸盐水泥或普通硅酸盐水泥。活性混合材料的掺量越多，早期强度越低，但后期强度增长越多。这三种水泥不适合用于早期强度要求高的混凝土工程，如冬季施工、现浇工程等。粉煤灰水泥的早期强度相对更低，这是由于粉煤灰是表面致密的球形颗粒，内比表面积小不易水化。（2）、对温度和湿度敏感，适合高温养护；这三种水泥在低温下水化明显减慢，强度较低。采用高温养护时可大大加速活性混合材料的水化，并可加速熟料的水化，故可大大提高早期强度，且不影响常温下后期强度的发展。而硅酸盐水泥和普通硅酸盐水泥，利用高温养护虽可提高早期强度，但后期强度的发展受到影响，即比一直在常温下养护的强度低，这是因为在高温下这两种水泥的水化速度很快，短时间内即生成大量的水化产物，这些水化产物对未水化的水泥颗粒的后期水化起到了阻碍作用。因此，硅酸盐水泥和普通硅酸盐水泥不适合于高温养护。（3...
