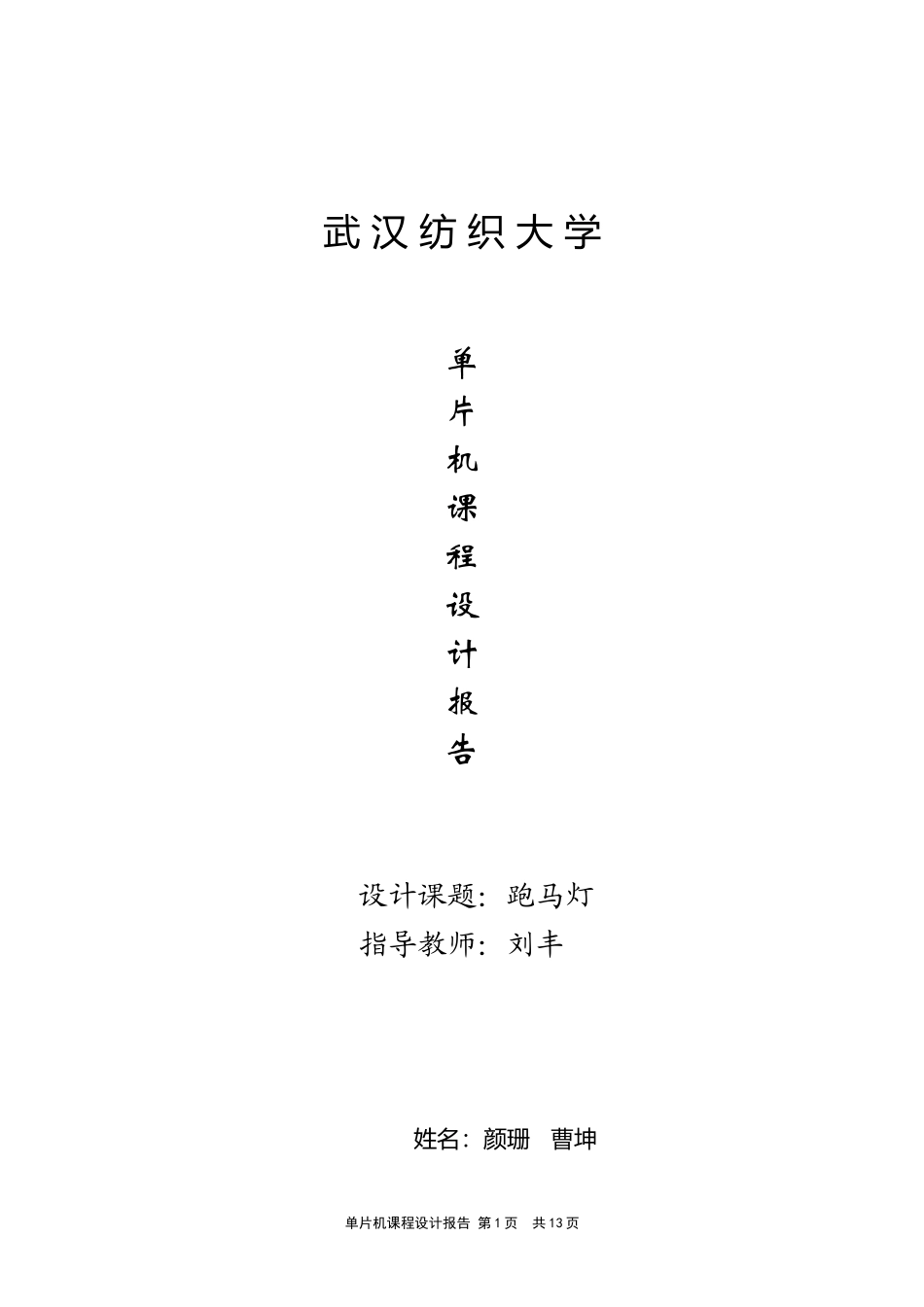

单片机课程设计报告-跑马灯_第1页
1/13
单片机课程设计报告-跑马灯_第2页
2/13

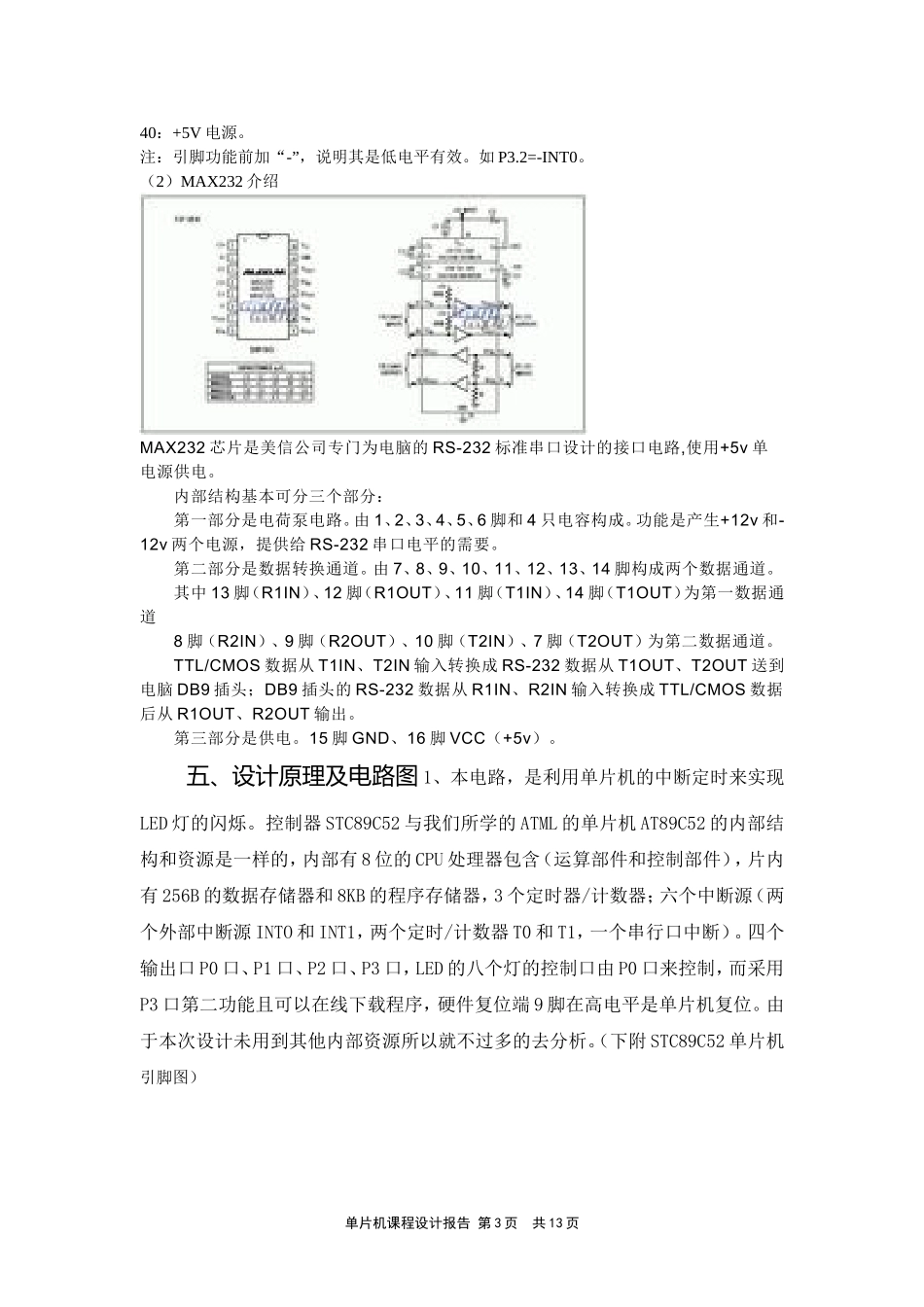

单片机课程设计报告-跑马灯_第3页
3/13
武汉纺织大学单片机课程设计报告设计课题:跑马灯指导教师:刘丰姓名:颜珊曹坤单片机课程设计报告第1页共13页班级:应电092一、设计任务利用单片机制作让LED灯依次闪烁时间间隔为0.5S二次后时间加快为0.2S并循环闪烁的跑马灯.二、设计要求(1)采用单片机STC89C52来控制,下载器由芯片MAX232来对程序的下载。(2)LED灯的闪烁间隔时间为0.5S-0.25S-1S,每循环两圈更改闪烁速度。(3)供电采用USB方口的方式。三、方案设计与论证跑马灯电路的组成方框图为:控制器跑马灯闪烁部分在线下载系统P1口四,主要元件介绍(1)单片机STC89C52引脚介绍stc89c52的内核和AT51系列单片机一样,故引脚也相同:1~8:I/OP1口(P1.0~P1.7);9:复位脚(RST/Vpd);10~17:I/OP3口(P3.0=RXD,P3.1=TXD,P3.2=-INT0,P3.3=-INT1,P3.4=T0,P3.5=T1,P3.6=-WR,P3.7=-RD)主要是此引脚;18、19:晶振(18=XTAL2,19=XTAL1);20:地(Vss);21~28:I/OP2口(P2.0~P2.7);29:-PSEN;30:ALE/-PROG;31:-EA/Vpp32~39:I/OP0口(P0.7~P0.0);单片机课程设计报告第2页共13页40:+5V电源。注:引脚功能前加“-”,说明其是低电平有效。如P3.2=-INT0。(2)MAX232介绍MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。内部结构基本可分三个部分:第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源,提供给RS-232串口电平的需要。第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚(R1IN)、12脚(R1OUT)、11脚(T1IN)、14脚(T1OUT)为第一数据通道8脚(R2IN)、9脚(R2OUT)、10脚(T2IN)、7脚(T2OUT)为第二数据通道。TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DB9插头;DB9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。第三部分是供电。15脚GND、16脚VCC(+5v)。五、设计原理及电路图1、本电路,是利用单片机的中断定时来实现LED灯的闪烁。控制器STC89C52与我们所学的ATML的单片机AT89C52的内部结构和资源是一样的,内部有8位的CPU处理器包含(运算部件和控制部件),片内有256B的数据存储器和8KB的程序存储器,3个定时器/计数器;六个中断源(两个外部中断源INTO和INT1,两个定时/计数器T0和T1,一个串行口中断)。四个输出口P0口、P1口、P2口、P3口,LED的八个灯的控制口由P0口来控制,而采用P3口第二功能且可以在线下载程序,硬件复位端9脚在高电平是单片机复位。由于本次设计未用到其他内部资源所以就不过多的去分析。(下附STC89C52单片机引脚图)单片机课程设计报告第3页共13页D0--D7VCC40P0.0/AD039P1.0/T11P0.1/AD138STC89C52P0.2/AD237P3.0/RXD10P0.3/AD336P3.1/TXD11P0.4/AD435P3.2/INT012P0.5/AD534P3.3/INT113P0.6/AD633P3.4/T014P0.7/AD732P3.5/T115P1.1/T2EX2P3.6/WR16P1.23P3.7/RD17P1.34VSS20P1.45ALE30P1.56PSEN29P1.67EA/VPP31P1.78RST/Vpd9P2.0/A821XTAL218P2.1/A922XTAL119P2.2/A1023P2.7/A1528P2.3/A1124P2.6/A1427P2.4/A1225P2.5/A13263、Max232产品是由德州仪器公司(TI)推出的一款兼容RS232标准的芯片。该器件包含2驱动器、2接收器和一个电压发生器电路提供TIA/EIA-232-F电平。单片机课程设计报告第4页共13页该器件符合TIA/EIA-232-F标准,每一个接收器将TIA/EIA-232-F电平转换成5-VTTL/CMOS电平。每一个发送器将TTL/CMOS电平转换成A-232-F电平TIA/EI。内部结构基本可分三个部分:第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源,提供给RS-232串口电平的需要。第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚(R1IN)、12脚(R1OUT)、11脚(T1IN)、14脚(T1OUT)为第一数据通道。8脚(R2IN)、9脚(R2OUT)、10脚(T2IN)、7脚(T2OUT)为第二数据通道。TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头;DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输...
