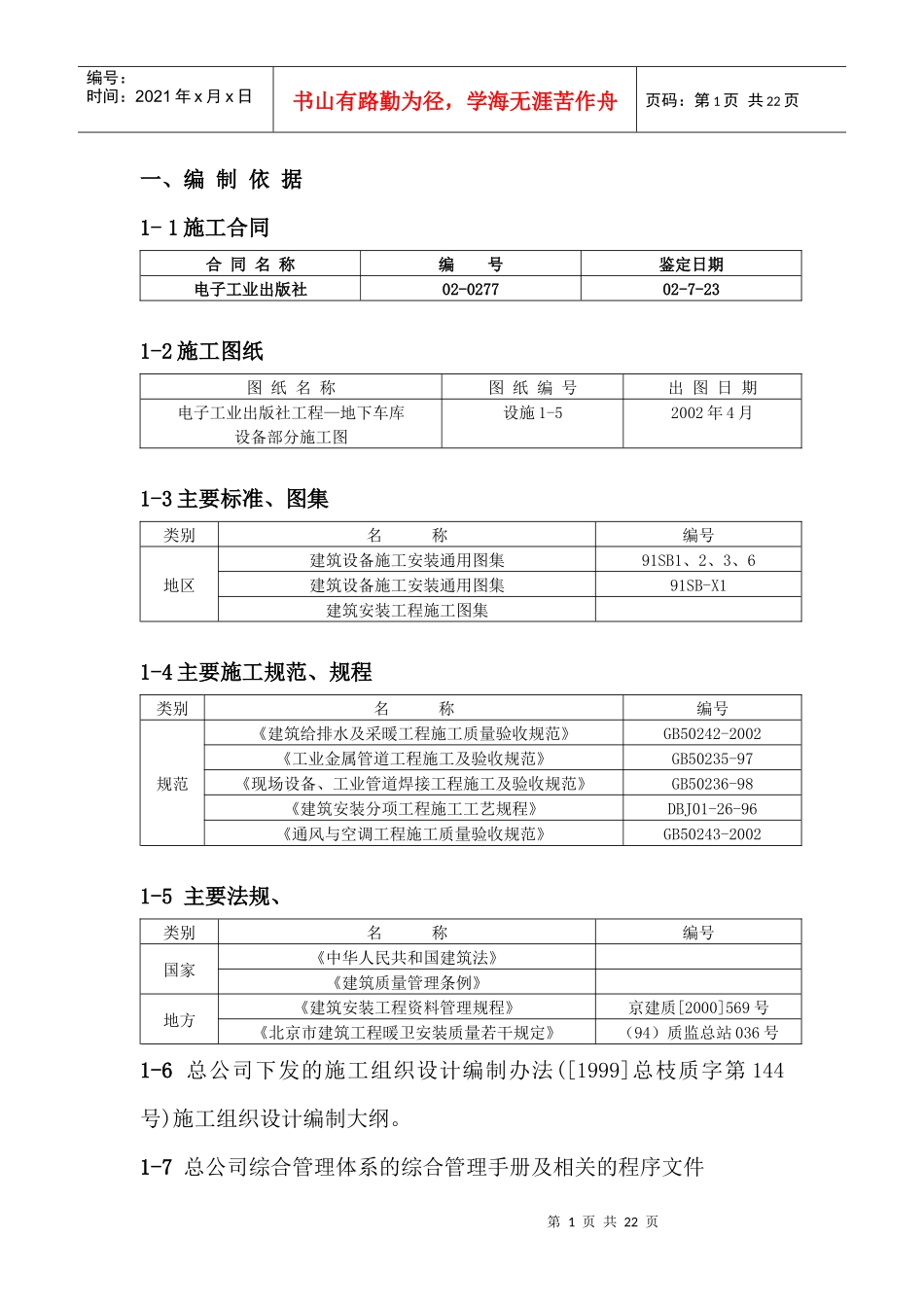

第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页一、编制依据1-1施工合同合同名称编号鉴定日期电子工业出版社02-027702-7-231-2施工图纸图纸名称图纸编号出图日期电子工业出版社工程—地下车库设备部分施工图设施1-52002年4月1-3主要标准、图集类别名称编号地区建筑设备施工安装通用图集91SB1、2、3、6建筑设备施工安装通用图集91SB-X1建筑安装工程施工图集1-4主要施工规范、规程类别名称编号规范《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《建筑安装分项工程施工工艺规程》DBJ01-26-96《通风与空调工程施工质量验收规范》GB50243-20021-5主要法规、类别名称编号国家《中华人民共和国建筑法》《建筑质量管理条例》地方《建筑安装工程资料管理规程》京建质[2000]569号《北京市建筑工程暖卫安装质量若干规定》(94)质监总站036号1-6总公司下发的施工组织设计编制办法([1999]总枝质字第144号)施工组织设计编制大纲。1-7总公司综合管理体系的综合管理手册及相关的程序文件第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页二、工程概况2-1、工程简介项目内容工程名称电子工业出版社—地下车库地理位置北京市丰台区金家村路西南建设单位电子工业出版社设计单位北京保利达工程设计有限责任公司建筑功能地下停车场及管理用房结构形式全现浇钢砼框架、剪力墙结构层数地下二层建筑总面积7150.33平方米建筑高度地下一层3.0m、地下二层3.3m开工日期2002年8月12日竣工日期2003年5月18日抗震设防烈度八级2-2、专业概况本工程地下车库施工部分包括采暖系统、通风及防排烟系统。特点是系统比较复杂,具有一定的施工难度。2-2-1、采暖系统采暖管道采用镀锌钢管,车库采暖热源为综合楼锅炉房提供的85-60。C热水从综合楼地下一层接入车库,车库采暖温度为12。C。车库采暖方式为上供下回单管异程式系统。管径≤32采用丝接,管径≥40采用焊接。散热器采用TFD-III型对流散热器落地安装。在车库入口处分别装设了贯流式空气幕。2-2-2、通风系统本车库采用机械送排风系统,部分自然送风系统,每层机房内第3页共22页第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页均设置送风机和排风机各一台,通过土建风道通向地面。送风采用双层百叶窗,排风采用单层百叶窗。风管采用3mm钢板制作。2-2-3、防排烟系统本车库采用机械排烟系统,每层一个防火分区,每层一个防火分区设两个防烟分区。防烟分区之间以挡烟垂壁划分,每层分设一个排烟风机。排烟口采用常闭式排烟阀。三、施工部署我们在施工中坚持总公司“质量第一,用户至上”的宗旨,坚持总公司“用我们的智慧和行动实现对用户的承诺”的质量方针,对各项管理均高标准、严要求,具体目标如下:3-1、施工质量目标专业施工密切配合土建,做到质量验收一次性通过,不破坏土建主体结构,不影响土建工序的正常连接。工程合格率及优秀率均达到“北京市优质工程”要求。工程技术资料齐全,符合京建质[2000]569号《建筑安装工程资料管理规程》的要求。3-2、工期目标2002年8月12日开工,2003年5月18日竣工。专业施工配合土建进行,及时穿插施工,力保工期目标的实现。3-3、现场管理目标确保文明施工,现场管理达标,杜绝安全伤亡事故,无违章作业和违章指挥行为,创北京市安全文明工地。第4页共22页第3页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页专业配合土建进行施工,专业人员要服从土建的现场指挥,确保以上的目标实现。3-4、主要项目施工工序本专业施工主要分三个阶段:配合土建预留孔洞阶段、安装阶段、系统调试阶段,主要内容在安装调试阶段应按下列顺序进行。地下室所有管道,待模板及脚手架拆除清理干净后,再进行安装,所有埋地管道待回填土夯实后进行安装。各立管可随主体结构的进度从下至上逐层安装,并预留各层的管口,在预留管口后应当及时做好临时封堵。各支管在座装...
