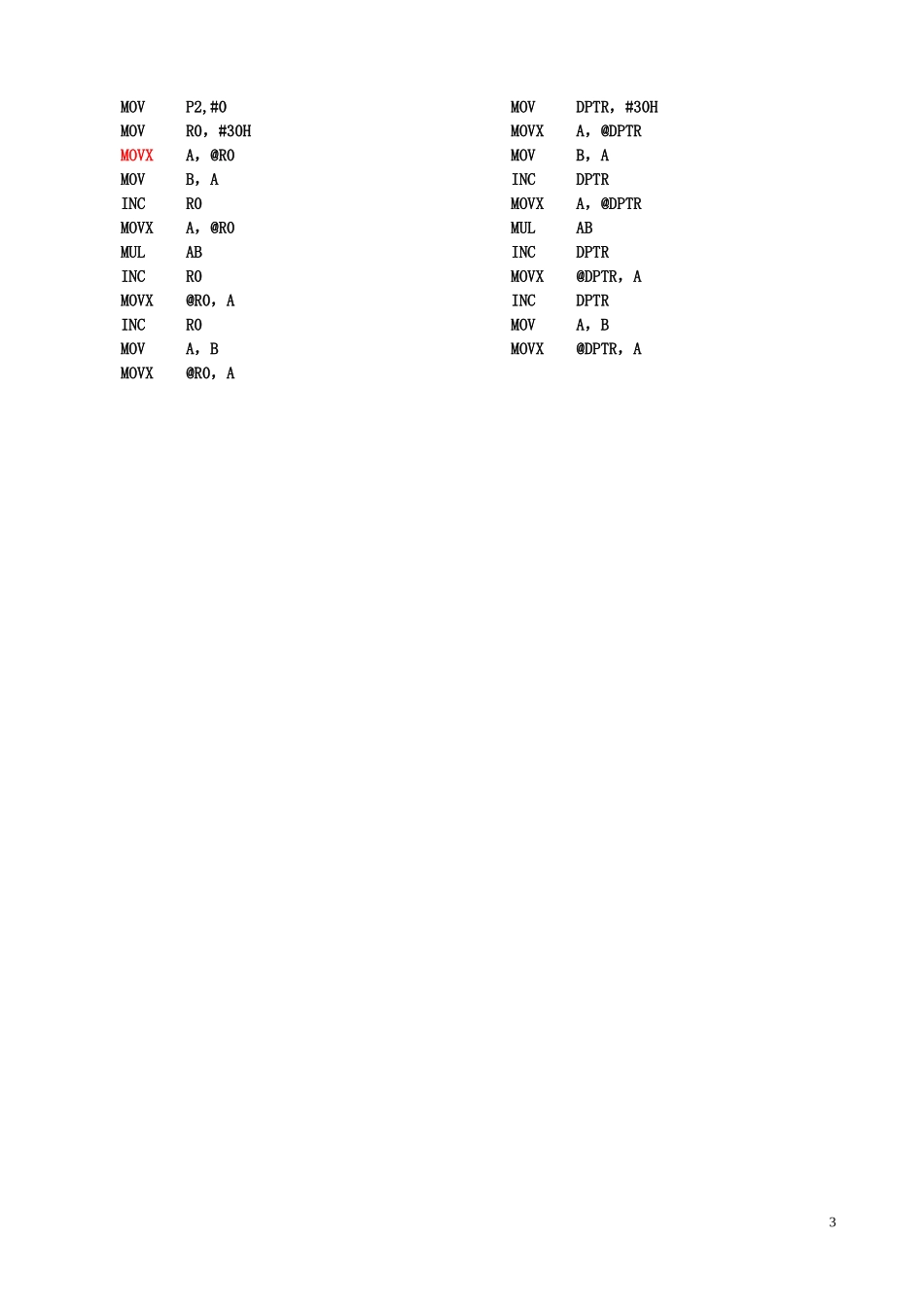

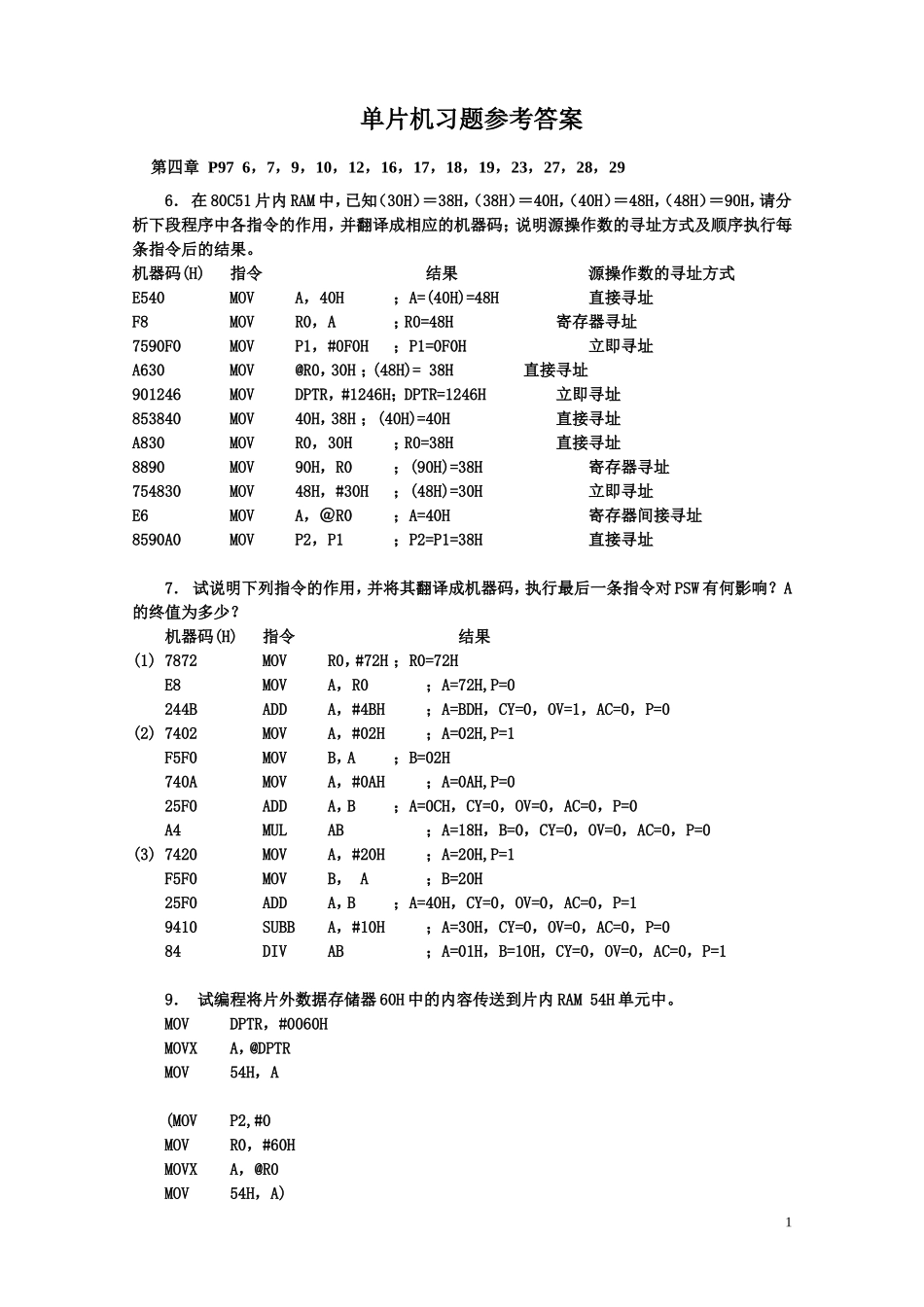

单片机习题参考答案第四章P976，7，9，10，12，16，17，18，19，23，27，28，296．在80C51片内RAM中，已知（30H）＝38H，（38H）＝40H，（40H）＝48H，（48H）＝90H，请分析下段程序中各指令的作用，并翻译成相应的机器码；说明源操作数的寻址方式及顺序执行每条指令后的结果。机器码(H)指令结果源操作数的寻址方式E540MOVA，40H；A=(40H)=48H直接寻址F8MOVR0，A；R0=48H寄存器寻址7590F0MOVP1，#0F0H；P1=0F0H立即寻址A630MOV@R0，30H；(48H)=38H直接寻址901246MOVDPTR，#1246H；DPTR=1246H立即寻址853840MOV40H，38H；(40H)=40H直接寻址A830MOVR0，30H；R0=38H直接寻址8890MOV90H，R0；(90H)=38H寄存器寻址754830MOV48H，#30H；(48H)=30H立即寻址E6MOVA，＠R0；A=40H寄存器间接寻址8590A0MOVP2，P1；P2=P1=38H直接寻址7．试说明下列指令的作用，并将其翻译成机器码，执行最后一条指令对PSW有何影响？A的终值为多少？机器码(H)指令结果(1)7872MOVR0，#72H；R0=72HE8MOVA，R0；A=72H,P=0244BADDA，#4BH；A=BDH，CY=0，OV=1，AC=0，P=0(2)7402MOVA，#02H；A=02H,P=1F5F0MOVB，A；B=02H740AMOVA，#0AH；A=0AH,P=025F0ADDA，B；A=0CH，CY=0，OV=0，AC=0，P=0A4MULAB；A=18H，B=0，CY=0，OV=0，AC=0，P=0(3)7420MOVA，#20H；A=20H,P=1F5F0MOVB，A；B=20H25F0ADDA，B；A=40H，CY=0，OV=0，AC=0，P=19410SUBBA，#10H；A=30H，CY=0，OV=0，AC=0，P=084DIVAB；A=01H，B=10H，CY=0，OV=0，AC=0，P=19．试编程将片外数据存储器60H中的内容传送到片内RAM54H单元中。MOVDPTR，#0060HMOVXA，@DPTRMOV54H，A(MOVP2,#0MOVR0，#60HMOVXA，@R0MOV54H，A)110．试编程将寄存器R7内容传送到R1中去。MOVA，R7MOVR1，A12．试说明下段程序中每条指令的作用，并分析当执行完指令后，R0中的内容是什么？MOVR0，#0A7H；R0=A7HXCHA，R0；A=A7H，A的内容暂存R0SWAPA；A=7AHXCHA，R0；R0=7AH，A的内容恢复16．试编程将片外RAM中30H和31H单元的内容相乘，结果存放在32H和33H单元中，高位存放在33H单元中。2MOVP2,#0MOVR0，#30HMOVXA，@R0MOVB，AINCR0MOVXA，@R0MULABINCR0MOVX@R0，AINCR0MOVA，BMOVX@R0，AMOVDPTR，#30HMOVXA，@DPTRMOVB，AINCDPTRMOVXA，@DPTRMULABINCDPTRMOVX@DPTR，AINCDPTRMOVA，BMOVX@DPTR，A317．试用三种方法将累加器A中无符号数乘2。（1）CLRCRLCA（2）MOVR0，AADDA，R0或ADDA，ACC（3）MOVB，#2MULAB18．请分析依次执行下面指令的结果：MOV30H，#0A4H；(30H)=A4HMOVA，#0D6H；A=D6H，P=1MOVR0，#30H；R0=30HMOVR2，#47H；R2=47HANLA，R2；A=46H，P=1ORLA，＠R0；A=E6H，P=1SWAPA；A=6EH，P=1CPLA；A=91H，P=1XRLA，#0FFH；A=6EH，P=1ORL30H，A；(30H)=EEH19．求执行下列指令后，累加器A及PSW中进位位CY、奇偶位P和溢出位OV的值。（1）当A＝5BH时；ADDA，#8CH01011011+）1000110011100111结果：A=E7H，CY=0，OV=0，P=0，AC=1（2）当A＝5BH时；ANLA，#7AH01011011∧）0111101001011010结果：A=5AH，P=0（3）当A＝5BH时；XRLA，#7FH01011011⊕）0111111100100100结果：A=24H，P=0（4）当A＝5BH，CY＝1时；SUBBA，#0E8H01011011或将减法转换成补码加法0101101111101000-E8H的补码00011000-）1-1的补码+）1111111101110010101110010结果：A=72H，CY=1，OV=0，P=0，AC=0423．执行下述程序后，SP＝？A＝？B＝？解释每一条指令的作用，并将其翻译成机器码。地址(H)机器码(H)ORG200H0200758140MOVSP，#40H；SP=40H02037430MOVA，#30H；A=30H0205120250LCALL250H；调用250H开始的子程序SP=42H，；(42H)=02H，(41H)=08H02082410ADDA，#10H；此句没有执行020AF5F0MOVB，A；B=30H020C80FEL1：SJMPL1；ORG0250H025090020AMOVDPTR，#20AH；DPTR=020AH0253C082PUSHDPL；DPL进栈，SP=43H，(43H)=0AH0255C083PUSHDPH；DPH进栈，SP=44H，(44H)=02H025722RET；返回，此处是利用RET将栈顶内容弹出PC=020AH，SP=42H44H02H43H0AH栈区42H02H41H08H40H执行程序后，SP＝42H，A＝30H，B＝30H27．试编一程序将外部数据存储器2100H单元中的高4位置“1”，其余位清”0”。MOVDPTR，#2100HMOVXA，@DPTRANLA，#0F0HMOVA,#...
