SMT印刷工艺涉及的辅料及硬件分析VIP免费

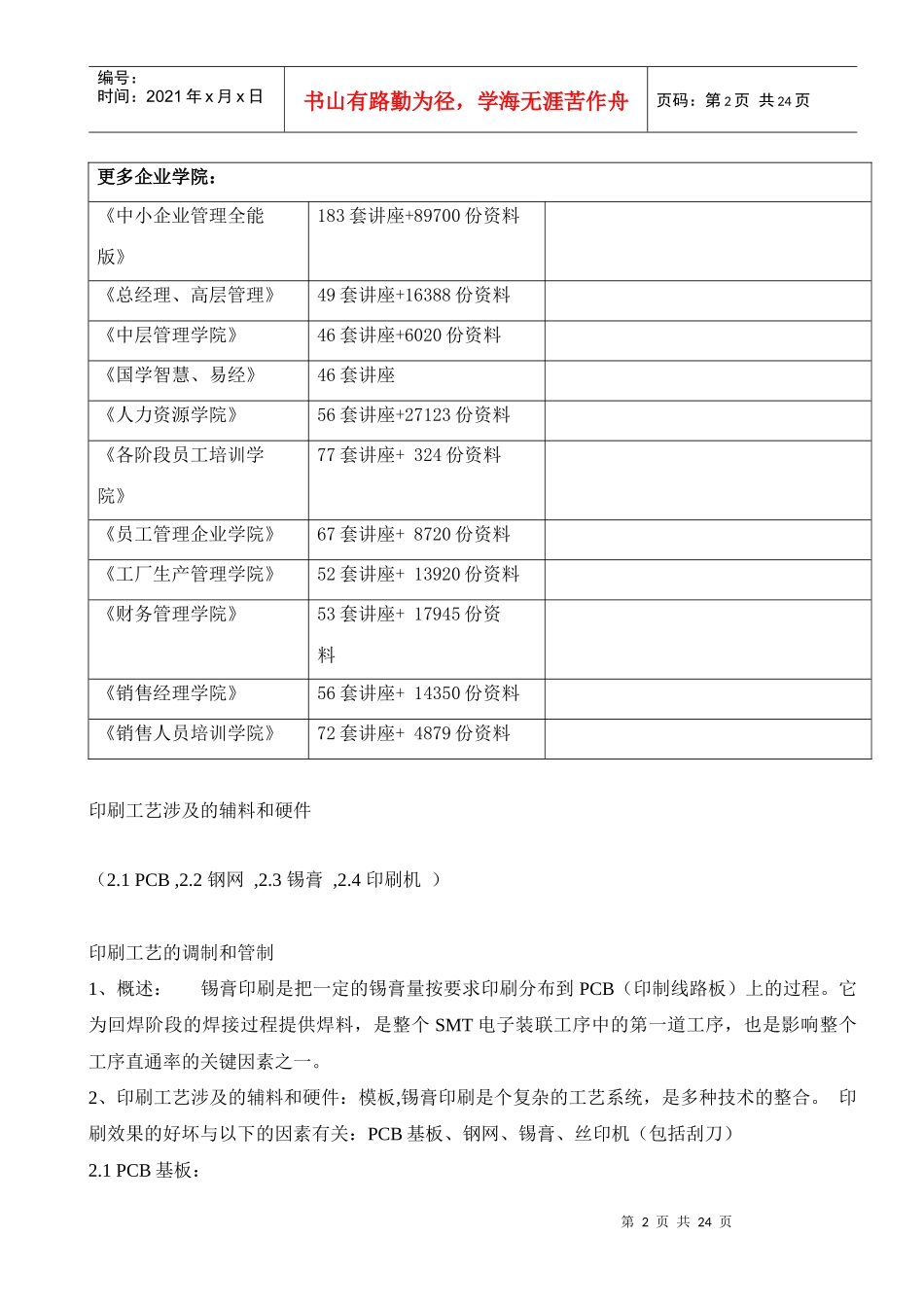

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料印刷工艺涉及的辅料和硬件（2.1PCB,2.2钢网,2.3锡膏,2.4印刷机）印刷工艺的调制和管制1、概述：锡膏印刷是把一定的锡膏量按要求印刷分布到PCB（印制线路板）上的过程。它为回焊阶段的焊接过程提供焊料，是整个SMT电子装联工序中的第一道工序，也是影响整个工序直通率的关键因素之一。2、印刷工艺涉及的辅料和硬件：模板,锡膏印刷是个复杂的工艺系统，是多种技术的整合。印刷效果的好坏与以下的因素有关：PCB基板、钢网、锡膏、丝印机（包括刮刀）2.1PCB基板：第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页对PCB的要求，应：a尺寸准确，稳定,整个PCB板应平整，不能翘曲，否则会造成钢网和刮刀的磨损，出现其他印刷缺陷，如连锡；bMARK点的尺寸及平面度，亮度需要稳定，否则影响印刷识别；c设计上完全配合钢网模板，如焊盘小，钢网厚钢网开口小，造成不能脱模或脱模不良；c和模板能有良好的接触，这要求阻焊层避免高于焊盘，焊盘的保护层也要平坦；d适合稳固的在丝印机上定位；e阻焊层和油印不影响焊盘；PCB的布局，在设计许可的情况下，尽量把重要元件如BGA，FINEPITCH元件居中布局，这样不至于因钢网在印刷时受力微变形而影响印刷的精确性。这对于有间隙印刷影响较大。45°角方向可提高QFP的印刷质量，印刷方向上开口距离越大越好印，印刷效果越好。45°印刷的方向对两方向PAD相同，印刷均匀性好。2.2钢网2.2.1外框及钢网张力a钢网边框：材料可选用空心铝框或实心铝框，公司目前标准网框为边长为736+0/-5mm的正方形（29*29英寸），网框的厚度为40±3mm。小网框为边长为584+0/-5mm的正方形（23*23英寸），网框厚度为30±3mm。网框底部应平整，其不平整度不可超过1.5mm。a因绷紧钢网张力较高，一般要求在30N/mm2以上，它必须承受这样高的张力,以及印刷机的夹紧压力,否则，会造成钢网位置的偏移,或者因外框变形造成钢网不能绷紧，印刷时不能紧贴PCB的表面，造成锡膏渗漏到钢网下面。B张网用丝网及钢丝网：丝网用材料为尼龙丝，其目数应不低于100目，其最小屈服张力应不低于40N。钢丝网用材料为不锈钢钢丝，其目数应不低于100，其最小屈服张力应不低于45N。张网用的胶布，胶及填充MARK点用的胶：胶布使用铝胶布，所用的胶（张网用的胶及填充MARK点用的胶）应不与清洗钢网用的清洗溶剂(工业酒精，二甲苯等反应）cPCB居中要求：PCB中心，钢片中心，钢网外框中心需重合，三者中心距最大值不超过3mm。PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过2°。2.2.2钢网材料和厚度钢网钢片材料选用不锈钢板，其厚度为0.1-0.3mm（4-12mil）。钢网厚度取多少，原则是不造成少锡或过锡。一般来说主要考虑IC情况，不同的IC脚距对应不同的钢网厚度范围；钢网太薄，会造成少锡虚焊等缺陷，太厚，会造成不能脱模或脱模不良...
