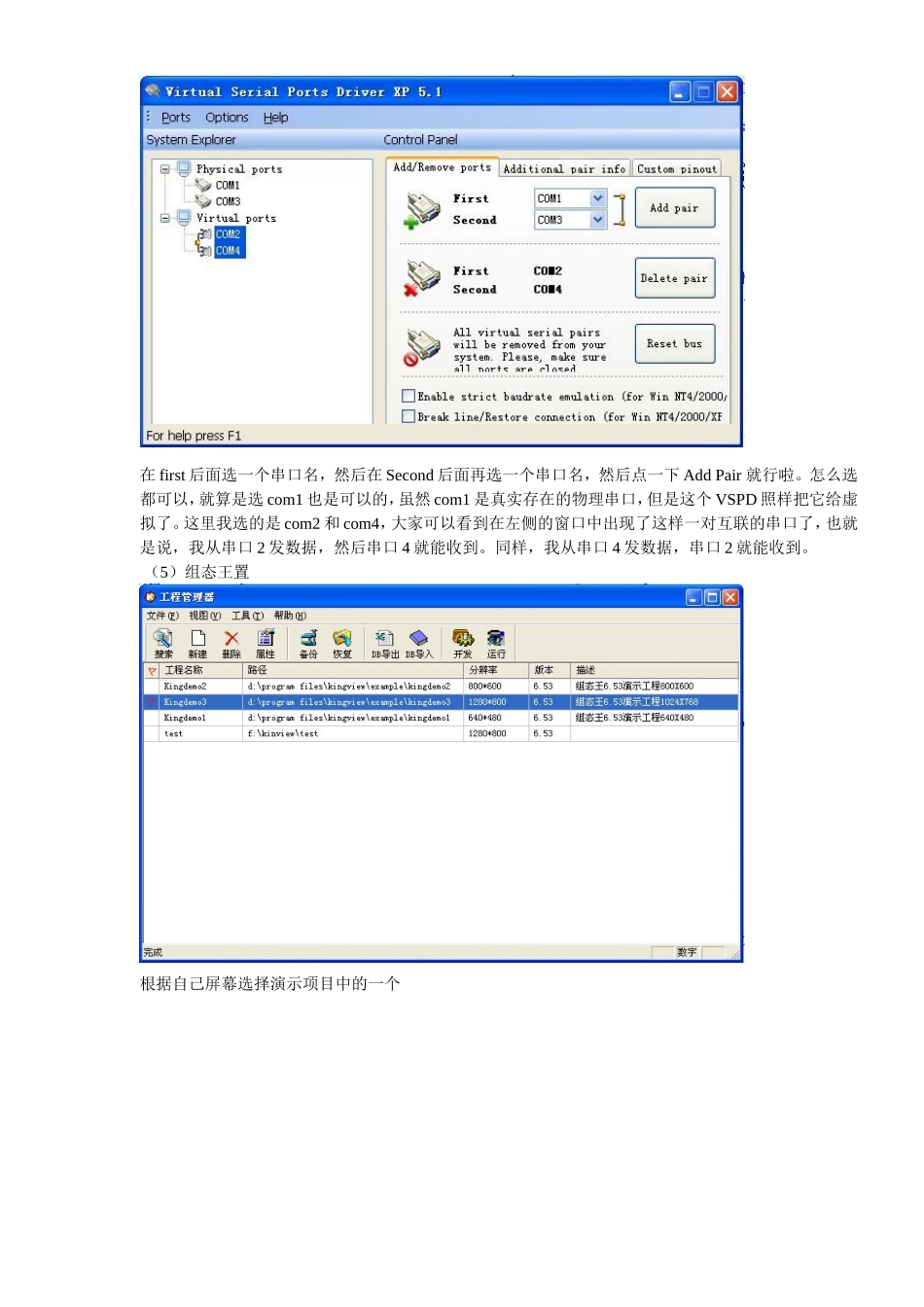

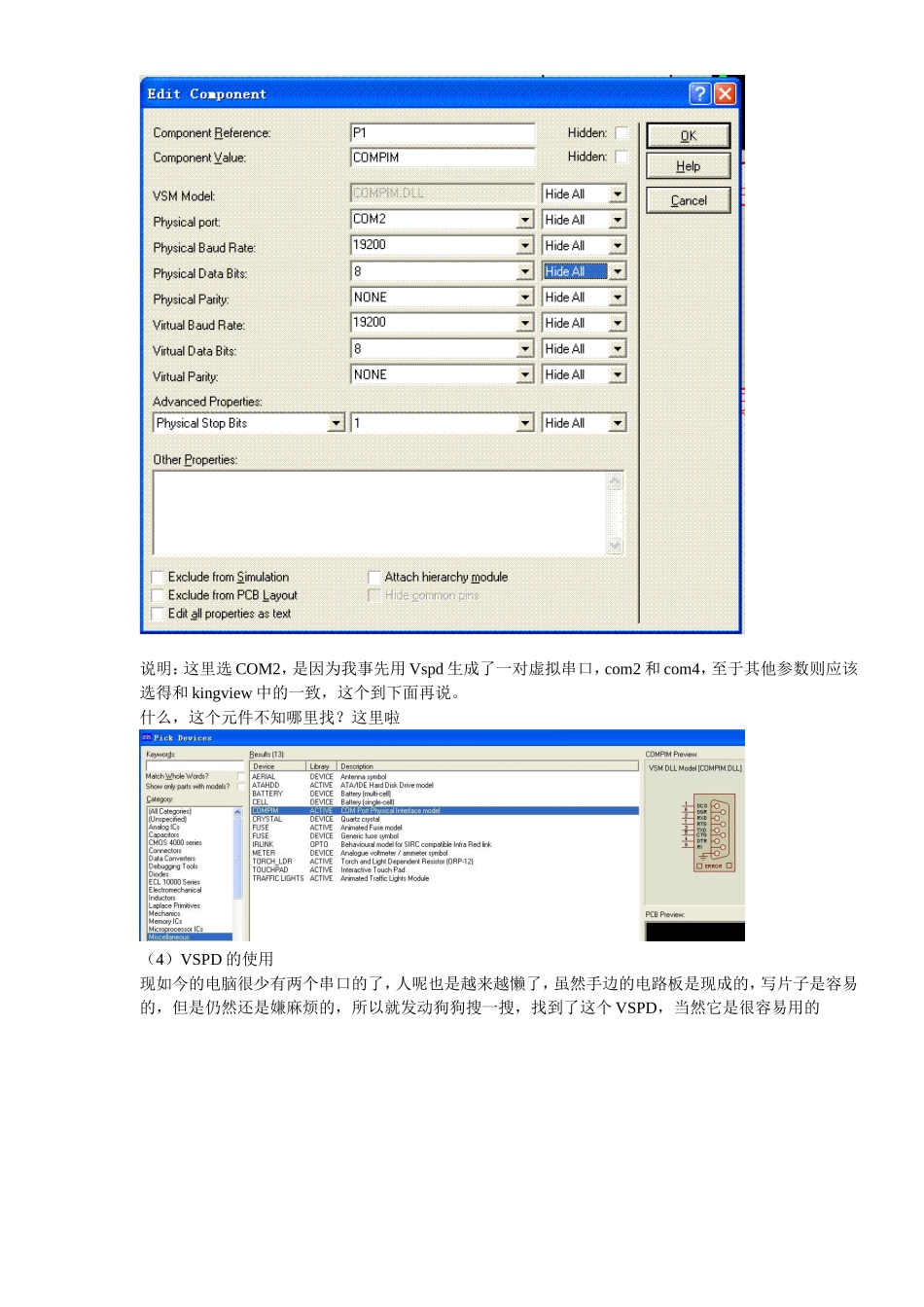

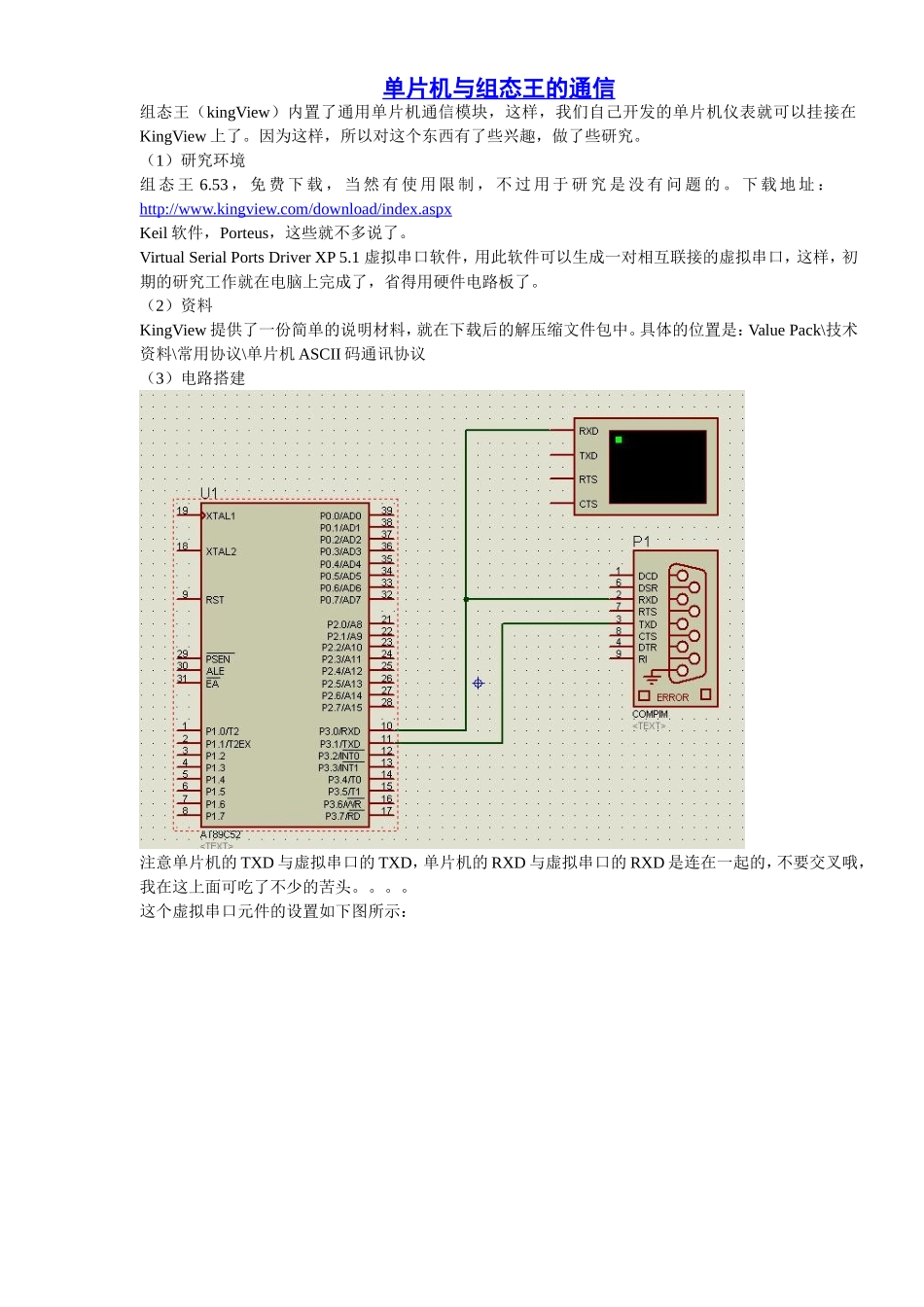

单片机与组态王的通信组态王（kingView）内置了通用单片机通信模块，这样，我们自己开发的单片机仪表就可以挂接在KingView上了。因为这样，所以对这个东西有了些兴趣，做了些研究。（1）研究环境组态王6.53，免费下载，当然有使用限制，不过用于研究是没有问题的。下载地址：http://www.kingview.com/download/index.aspxKeil软件，Porteus，这些就不多说了。VirtualSerialPortsDriverXP5.1虚拟串口软件，用此软件可以生成一对相互联接的虚拟串口，这样，初期的研究工作就在电脑上完成了，省得用硬件电路板了。（2）资料KingView提供了一份简单的说明材料，就在下载后的解压缩文件包中。具体的位置是：ValuePack\技术资料\常用协议\单片机ASCII码通讯协议（3）电路搭建注意单片机的TXD与虚拟串口的TXD，单片机的RXD与虚拟串口的RXD是连在一起的，不要交叉哦，我在这上面可吃了不少的苦头。。。。这个虚拟串口元件的设置如下图所示：说明：这里选COM2，是因为我事先用Vspd生成了一对虚拟串口，com2和com4，至于其他参数则应该选得和kingview中的一致，这个到下面再说。什么，这个元件不知哪里找？这里啦（4）VSPD的使用现如今的电脑很少有两个串口的了，人呢也是越来越懒了，虽然手边的电路板是现成的，写片子是容易的，但是仍然还是嫌麻烦的，所以就发动狗狗搜一搜，找到了这个VSPD，当然它是很容易用的在first后面选一个串口名，然后在Second后面再选一个串口名，然后点一下AddPair就行啦。怎么选都可以，就算是选com1也是可以的，虽然com1是真实存在的物理串口，但是这个VSPD照样把它给虚拟了。这里我选的是com2和com4，大家可以看到在左侧的窗口中出现了这样一对互联的串口了，也就是说，我从串口2发数据，然后串口4就能收到。同样，我从串口4发数据，串口2就能收到。（5）组态王置根据自己屏幕选择演示项目中的一个找到设备->DDE，双击“新建...”选择：智能模块（上面的图中看不到）->单片机->通用单片机ASCII->串口起个名字，然后选择串口号，我们选择com4这一步选择地址，需要为自己的单片机设备确定一个地址，这有点麻烦。需要看一看地址帮助，这里简单说明一下。如果在同一个串口上连接多个单片机设备，那么就需要确定究竟与哪一个设备通信，这就需要有个地址，这是上面我取的地址2.0中的2的由来，而小数点后面可取0/1，按kingview的介绍是打包还是不打包。我还没有理解打包是什么，所以先取0.现在“设备”下面多出来了com4，并且在右侧多出了一个“我的单片机”的图标，这是我为自己的单片机设备起的名字。右击该图标，在弹出的快捷菜单中选择“测试我的单片机”，打开对话框。在这里选择通信参数，为简单起见，我们将校验选为“无”，其他按图上选择，然后单击“设备测试”进入到设备测试页面。增加一个寄存器，寄存器X后面加个0，数据类型选择“BYTE，SHORT，FLOAT”三者之一。我们选择BYTE，选择添加。OK，至此kingview也设置好了。下面就是编程了。1．通讯口设置：通讯方式：RS-232,RS-485,RS-422均可。波特率：由单片机决定（2400，4800，9600and19200bps）。字节数据格式：由单片机决定。起始位数据位校验位停止位注意：在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致2．在组态王中定义设备地址的格式格式：＃＃．＃前面的两个字符是设备地址，范围为0－255，此地址为单片机的地址，由单片机中的程序决定；后面的一个字符是用户设定是否打包，“0”为不打包、“1”为打包,用户一旦在定义设备时确定了打包，组态王将处理读下位机变量时数据打包的工作。3．在组态王中定义的寄存器格式寄存器名称dd上限dd下限数据类型Xdd655350FLOAT/BYTE/UINT斜体字dd代表数据地址，此地址与单片机的数据地址相对应。注意：在组态王中定义变量时，一个X寄存器根据所选数据类型（BYTE,UINT,FLOAT）的不同分别占用一个、两个，四个字节，定义不同的数据类型要注意寄存器后面的地址，同一数据区内不可交叉定义不同数据类型的变量。为提高通讯速度建议用户使用连续的数据区。3．组态王与单片机通讯的命令格式：读写格式（除字头、字尾外...
