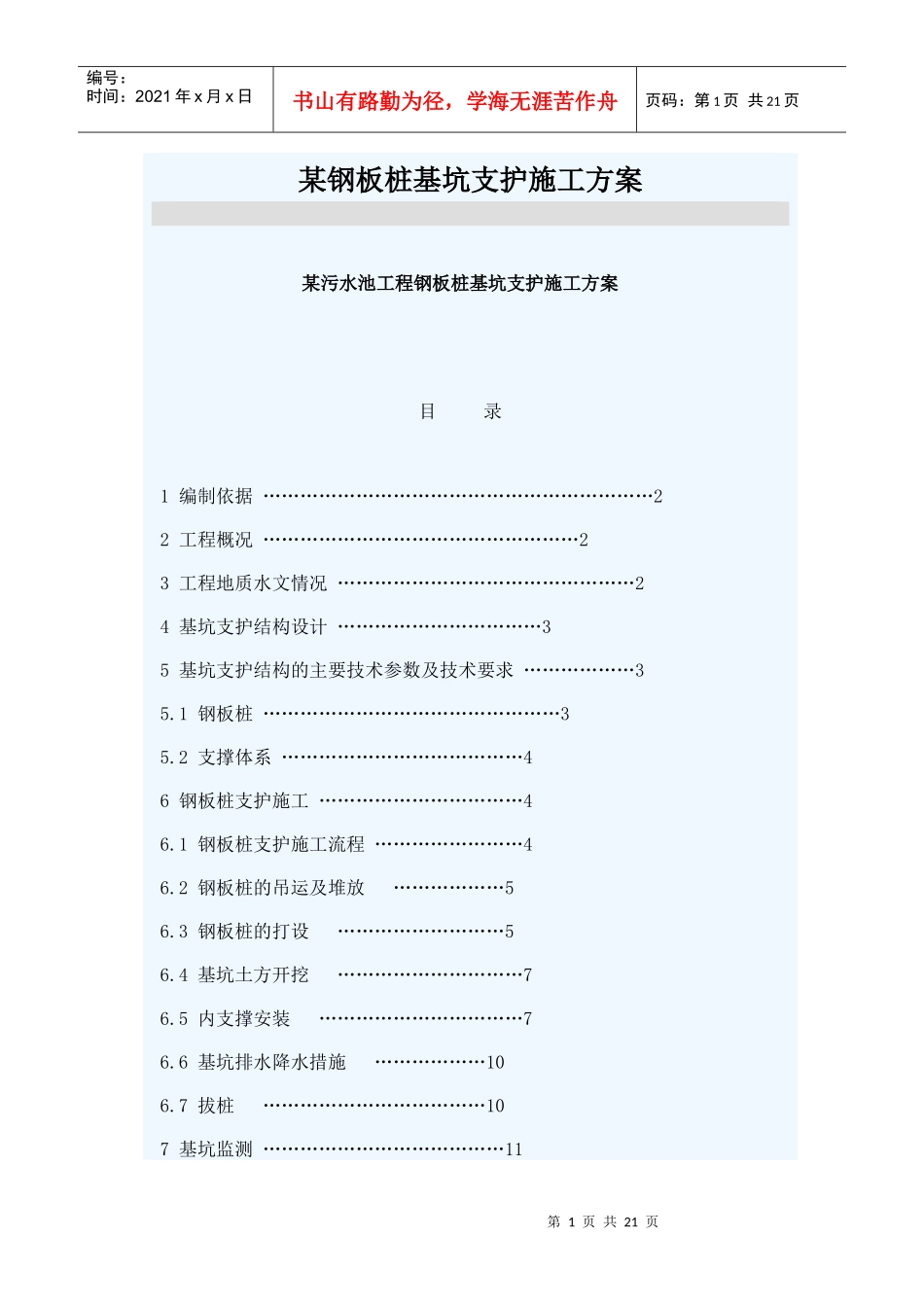

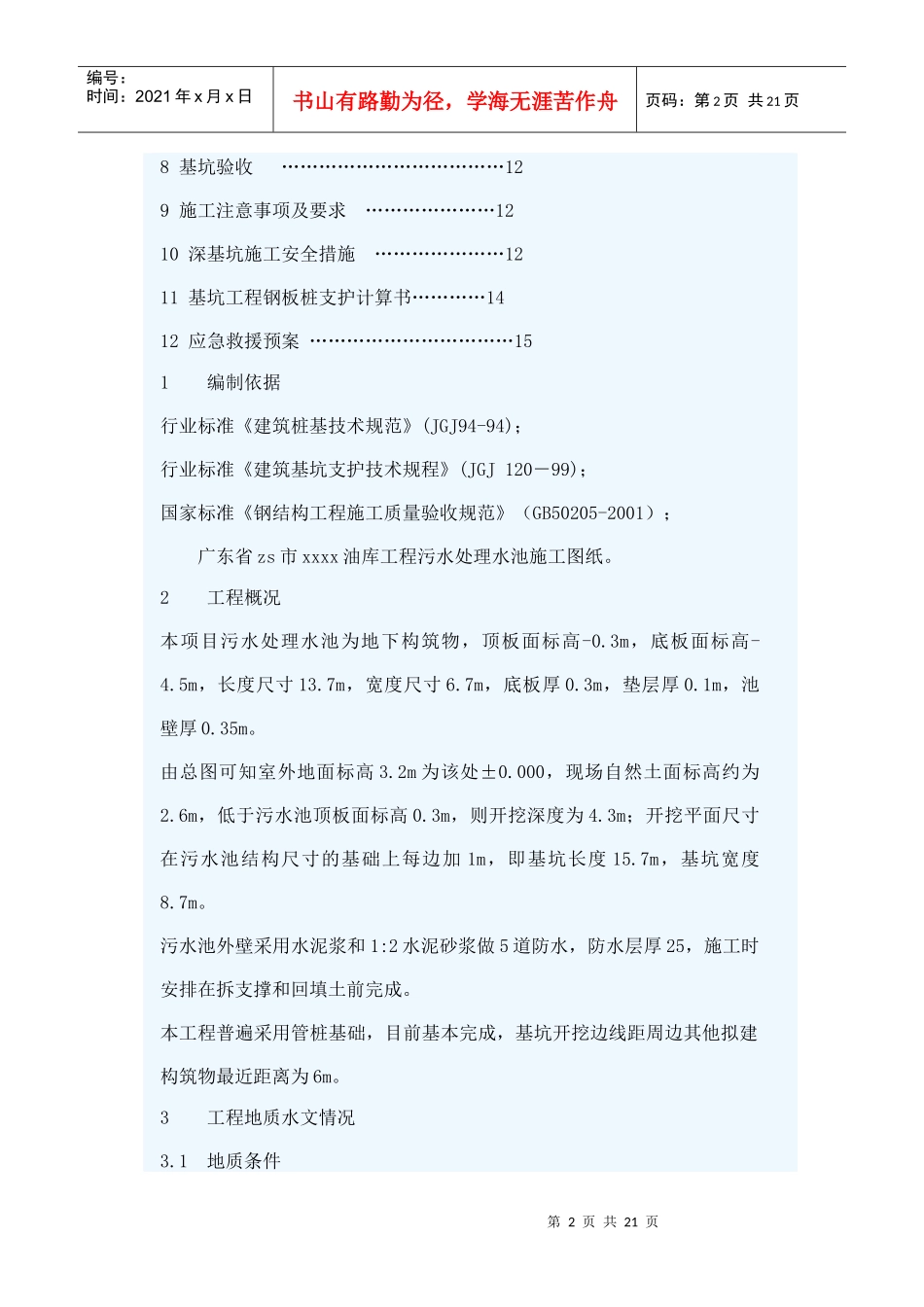

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页某钢板桩基坑支护施工方案某污水池工程钢板桩基坑支护施工方案目录1编制依据………………………………………………………22工程概况……………………………………………23工程地质水文情况…………………………………………24基坑支护结构设计……………………………35基坑支护结构的主要技术参数及技术要求………………35.1钢板桩…………………………………………35.2支撑体系…………………………………46钢板桩支护施工……………………………46.1钢板桩支护施工流程……………………46.2钢板桩的吊运及堆放………………56.3钢板桩的打设………………………56.4基坑土方开挖…………………………76.5内支撑安装……………………………76.6基坑排水降水措施………………106.7拔桩………………………………107基坑监测…………………………………11第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页8基坑验收………………………………129施工注意事项及要求…………………1210深基坑施工安全措施…………………1211基坑工程钢板桩支护计算书…………1412应急救援预案……………………………151编制依据行业标准《建筑桩基技术规范》(JGJ94-94)；行业标准《建筑基坑支护技术规程》(JGJ120－99)；国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；广东省zs市xxxx油库工程污水处理水池施工图纸。2工程概况本项目污水处理水池为地下构筑物，顶板面标高-0.3m，底板面标高-4.5m，长度尺寸13.7m，宽度尺寸6.7m，底板厚0.3m，垫层厚0.1m，池壁厚0.35m。由总图可知室外地面标高3.2m为该处±0.000，现场自然土面标高约为2.6m，低于污水池顶板面标高0.3m，则开挖深度为4.3m；开挖平面尺寸在污水池结构尺寸的基础上每边加1m，即基坑长度15.7m，基坑宽度8.7m。污水池外壁采用水泥浆和1:2水泥砂浆做5道防水，防水层厚25，施工时安排在拆支撑和回填土前完成。本工程普遍采用管桩基础，目前基本完成，基坑开挖边线距周边其他拟建构筑物最近距离为6m。3工程地质水文情况3.1地质条件第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页根据钻探揭露，场地地层可分为：人工填土层、耕表土层、第四系海陆交互相沉积层、燕山期基岩风化层。现场表面已由建设单位完成约50cm厚石屑填土层。(1)人工填土层（Qml）为灰褐色素填土，由粉细砂粒及粘粒组成，土质较均一，欠压实，饱和，松散状。分布于地表，平均厚度为1.07米。(2)耕表土层（Qpd）为褐灰色，土黄色，由粘性土及中细砂组成，土质较均一，湿～饱和，软可塑，见大量植物根系，为中等压缩性土。全场分布广泛，平均厚度为1.01米。(3)第四系海陆交互相沉积层（Qmc）场地内第四系海陆交互相沉积层厚度巨大，为场地主要地层，根据其岩土特征可分为：淤泥、淤泥质土、粉质粘土、淤泥质土、中砂、粗砂六个亚层，厚度巨大。淤泥平均厚度为13.41米；淤泥质土平均厚度为15.29米；粉质粘土平均厚度为5.49米；中砂平均厚度为4.34米；粗砂平均厚度为4.04米；(4)燕山期基岩（γ52）场地下伏基岩为燕山期，岩性为中粒花岗岩。本次勘察揭露到强风化花岗岩、中风化花岗岩二个亚层。各层间层面起伏较大，呈渐变过渡关系，层位不稳定。强风化泥质粉砂岩平均揭露厚度为4.36米，呈青灰色，褐黄色，岩芯破碎呈碎石夹土状，裂隙发育，岩块手可折断；中风化泥质粉砂岩，未揭穿，平均揭露厚度为1.10米，呈青灰色，褐黄色，坚硬。3.2水文条件第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页场地已经填整，地表水不发育。场地地表水主要为水沟水、河涌水、塘水，水深约2m。拟建场地地下水属潜水—承压水类型。中上部第四系土层含孔隙水，下部基岩含裂隙水。地下水的补给主要靠大气降水及地表水的渗入和地下侧向迳流，排泄则以侧向地下径流方式排泄至邻区或河涌及大气蒸发为主。地下水与地表水水力联系微弱。砂层水与基岩裂隙水水力...
