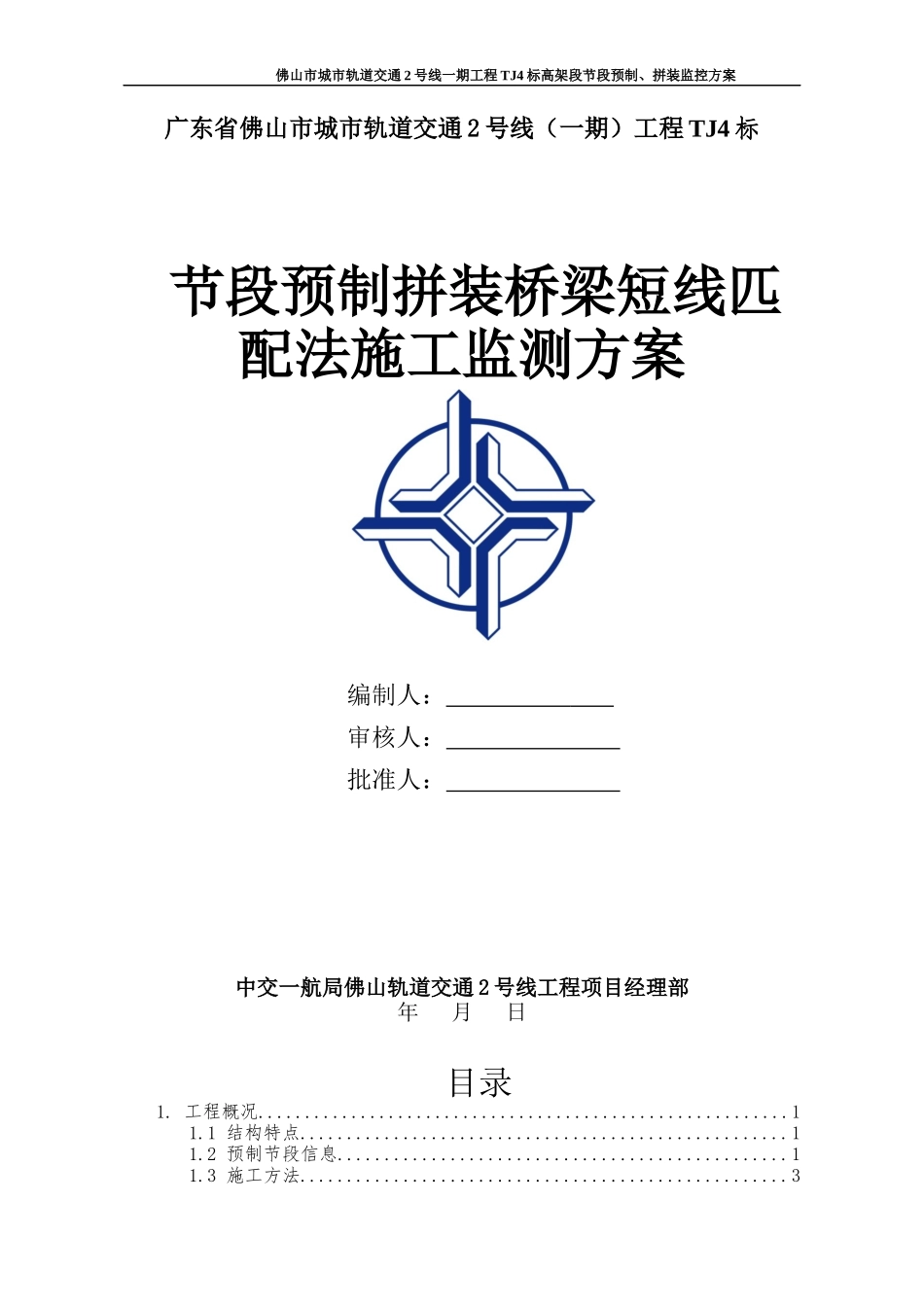

佛山市城市轨道交通2号线一期工程TJ4标高架段节段预制、拼装监控方案广东省佛山市城市轨道交通2号线(一期)工程TJ4标节段预制拼装桥梁短线匹配法施工监测方案编制人:审核人:批准人:中交一航局佛山轨道交通2号线工程项目经理部年月日目录1.工程概况.........................................................11.1结构特点....................................................11.2预制节段信息................................................11.3施工方法....................................................3佛山市城市轨道交通2号线一期工程TJ4标高架段节段预制、拼装监控方案2.施工监控目标、依据、要点和组织...................................42.1施工监控目标................................................42.2施工监控依据................................................62.3施工监控要点................................................72.4施工监控组织................................................93.结构有限元分析..................................................113.1计算内容....................................................113.2计算参数....................................................123.3结构模型...................................................133.430m简支梁线形计算结果......................................134.几何控制方案....................................................144.1几何控制法的基本思想........................................144.2几何控制原则和流程.........................................154.3前期分析阶段线形控制.......................................174.4预制阶段控制................................................204.5安装阶段控制................................................344.6曲线梁三维控制方法.........................................374.7施工监控细则...............................................375.短线法施工全过程控制系统软件....................................385.1软件简介...................................................385.2软件功能模块...............................................405.3系统技术特点...............................................455.4异常情况对策...............................................466.质量目标和保证措施..............................................466.1质量保证目标...............................................466.2人员、仪器设备、软件保障....................................476.3数据检查制度...............................................476.4信息反馈制度...............................................476.5安全保障制度...............................................48附件一:拟投入本项目人员表........................................49附件二:拟投入本项目仪器设备......................................50附件三:测量塔、预制台座平面布置图................................50附件三:测量塔、预制台座平面布置图................................51第0页共49页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共49页1.工程概况1.1结构特点佛山市城市轨道交通二号线一期工程TJ4标线路全长3864.85m,起点桩号为YCK43+992.50,终点桩号为YCK47+857.35。高架段采用短线法节段预制拼装箱梁,共计111跨,其中30m节段梁90跨,25m节段梁19跨,27.5m节段梁2跨。节段梁划分为标准节段B、过渡节段G1、过渡节段G2、梁端节段D,除梁端节段长度为2.45m外,其余长度均为2.5m。桥梁架设采用架桥机拼装施工工艺,总计架设箱梁节段1292节。主梁采用预应力混凝土连续箱梁,单箱单室等高度截面。梁体混凝土采用C50混凝土,混凝土及其原材料应符合《铁路混凝土结构耐久性设计规范》。梁体内预应力束分为腹板束、底板束。预应力...
