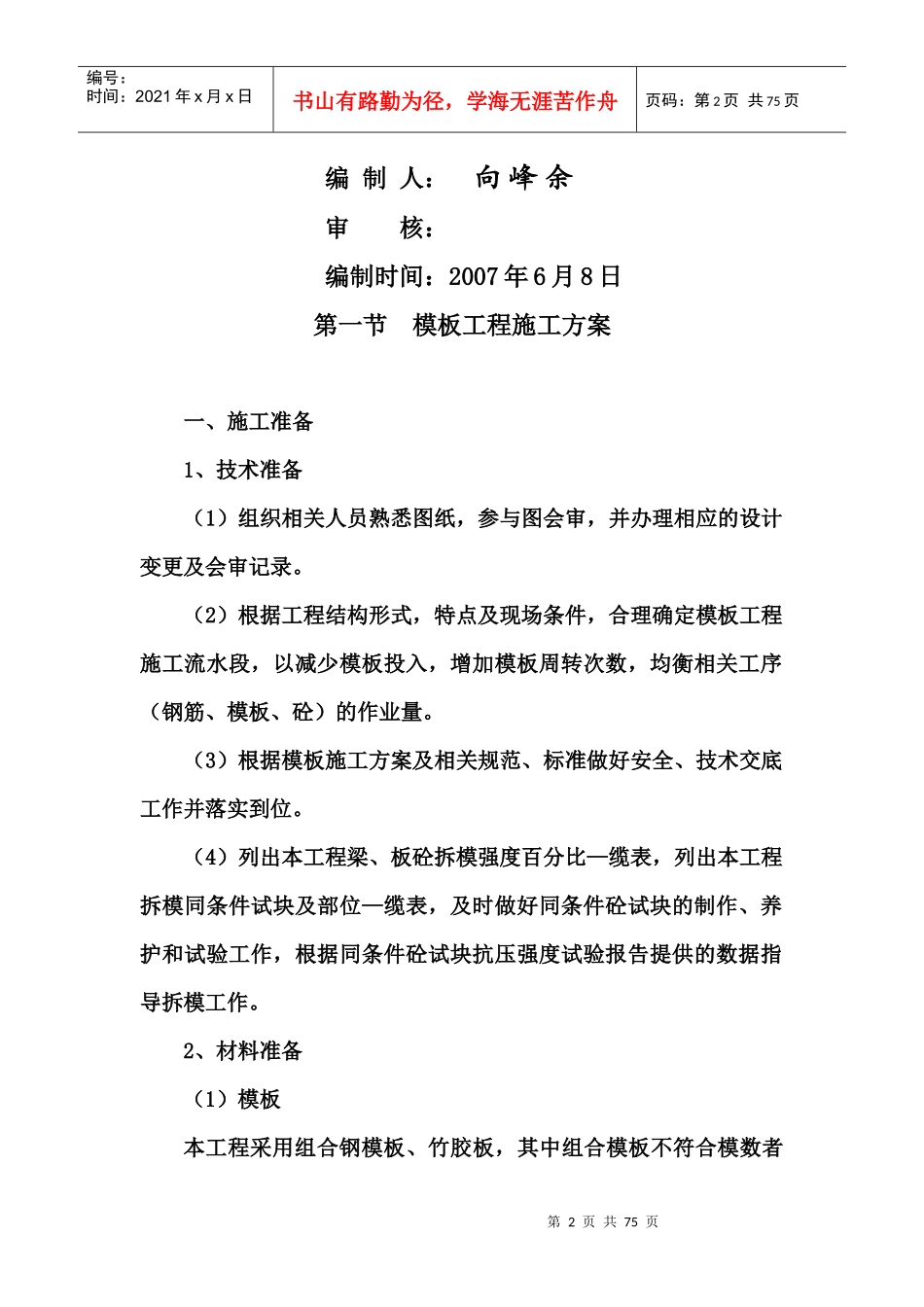

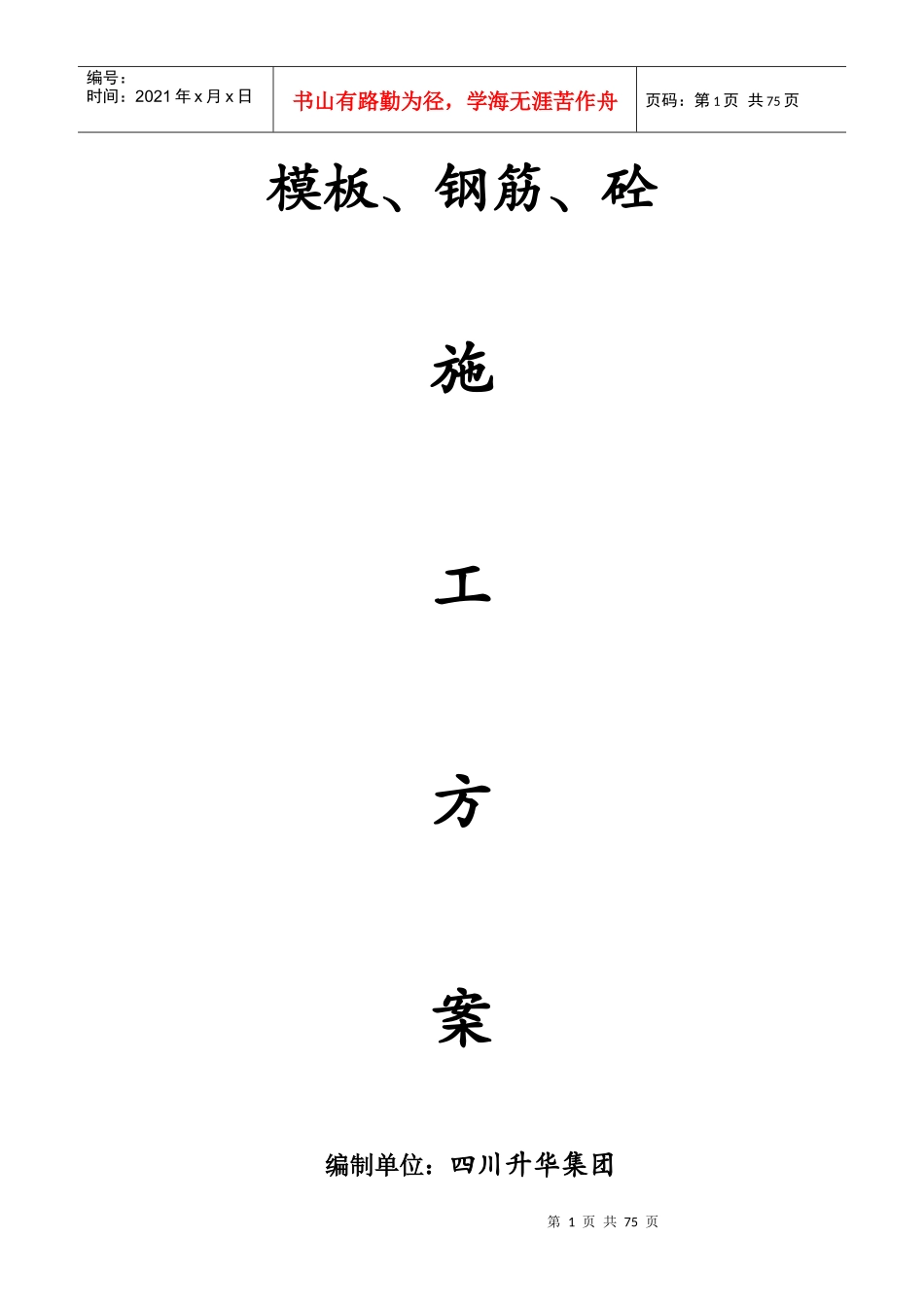

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页模板、钢筋、砼施工方案编制单位：四川升华集团第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页编制人：向峰余审核：编制时间：2007年6月8日第一节模板工程施工方案一、施工准备1、技术准备（1）组织相关人员熟悉图纸，参与图会审，并办理相应的设计变更及会审记录。（2）根据工程结构形式，特点及现场条件，合理确定模板工程施工流水段，以减少模板投入，增加模板周转次数，均衡相关工序（钢筋、模板、砼）的作业量。（3）根据模板施工方案及相关规范、标准做好安全、技术交底工作并落实到位。（4）列出本工程梁、板砼拆模强度百分比—缆表，列出本工程拆模同条件试块及部位—缆表，及时做好同条件砼试块的制作、养护和试验工作，根据同条件砼试块抗压强度试验报告提供的数据指导拆模工作。2、材料准备（1）模板本工程采用组合钢模板、竹胶板，其中组合模板不符合模数者第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页采有木模板嵌补。钢模板厚度为2.5mm，长度600mm、750mm、900mm、1200mm、1500mm，宽度100mm、150mm、200mm、250mm、300mm；肋宽35mm。（2）连接件钢模拼装采用U形卡和L形插销进行纵横主向拼接，采用碟形扣件，对拉螺栓等对模板进行加固。（3）支架体系本工程现浇砼结构的支架体系采用Φ48×3.5钢管和铸钢扣件连接而成，80×80木枋作背杠。（4）隔离剂竖向模板可采用油性隔离剂，刷完后用胶皮刮子刮，避免流淌，水平模板必须采用水质隔离剂。注意钢模板不能浇水，还要防雨冲。3、主要机具塔吊、水准仪、经纬仪、斧子、锯、创子、板手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。4、作业条件（1）弹好楼层的墙边线、柱边线，楼层标高线和模板控制线、门窗洞口位置线。浇筑楼板砼时墙柱根部200mm宽范围模板底口已严格找平。（2）砼接茬处施工缝模板安装前，应预先将已硬化的砼表面的水泥薄膜或松散砼及其砂浆软弱层全部剔凿到石子外露，用水冲洗第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页干净。外露钢筋粘有灰浆油污时应清理干净。3）安装柱模板前应将模板表面清理干净，均匀地刷好隔离剂，不漏刷、不汪油、不淌油。（4）预制拼装。组合钢模应提前拼装，拼装应紧密、平整。（5）柱子的钢筋绑孔完毕，水电管线及预埋件已安装就位，绑好钢筋保护层垫块，并办好隐检手续。（6）在满足工期要求的前提下，根据建筑物的工程量、平面尺寸、机械设备条件等，组织实施有节奏的均衡流水作业。（7）浇筑砼时模板工、架工应派专人跟班，对砼浇筑过程中发生的模板支架变形、胀模等情况及时处理。二、施工工艺1、基础侧模及反梁模板施工工艺底板侧模因为是单面支撑，应确保支撑牢固，并采用支顶和斜拉相结合的方式加以固定。2、柱模板施工工艺（1）工艺流程弹柱位置线及模板外控制线→沿柱皮外侧5mm贴20mm宽海绵条→安装柱模→安装柱箍→安拉杆或斜撑→办预检。（2）操作工艺1）在保持楼板砼尤其是柱子周围平整的基础上，弹好柱皮线和模控制线，在柱皮外侧5mm贴20mm宽海绵条，以保证下口及接缝严第5页共75页第4页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共75页密。2）安装柱模板通排柱，先安两边柱，经校正、固定，再拉通线安装中间各柱模板。模板按子大小，预拼成一面一片（一面的一边带两个角模），或两面一片就位后，先用铁丝与主筋绑扎临时固定，用U形卡将两侧模板连接卡紧，安装完两面再安装另外两面柱模板。3）安装柱箍柱箍可用角钢、钢管等制作，采用木模板时，可用螺栓、方木制作钢木箍，根据施工时产生侧压力的大小，在模板设计时确定柱箍尺寸间距。根据柱断面大小、柱箍尺寸、间距，还应计算柱面挠度，必要时加设柱断面对拉螺栓。4）安装柱箍的拉杆或斜撑柱模每边设两根拉杆，固定在事先预埋在楼板上钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45...
