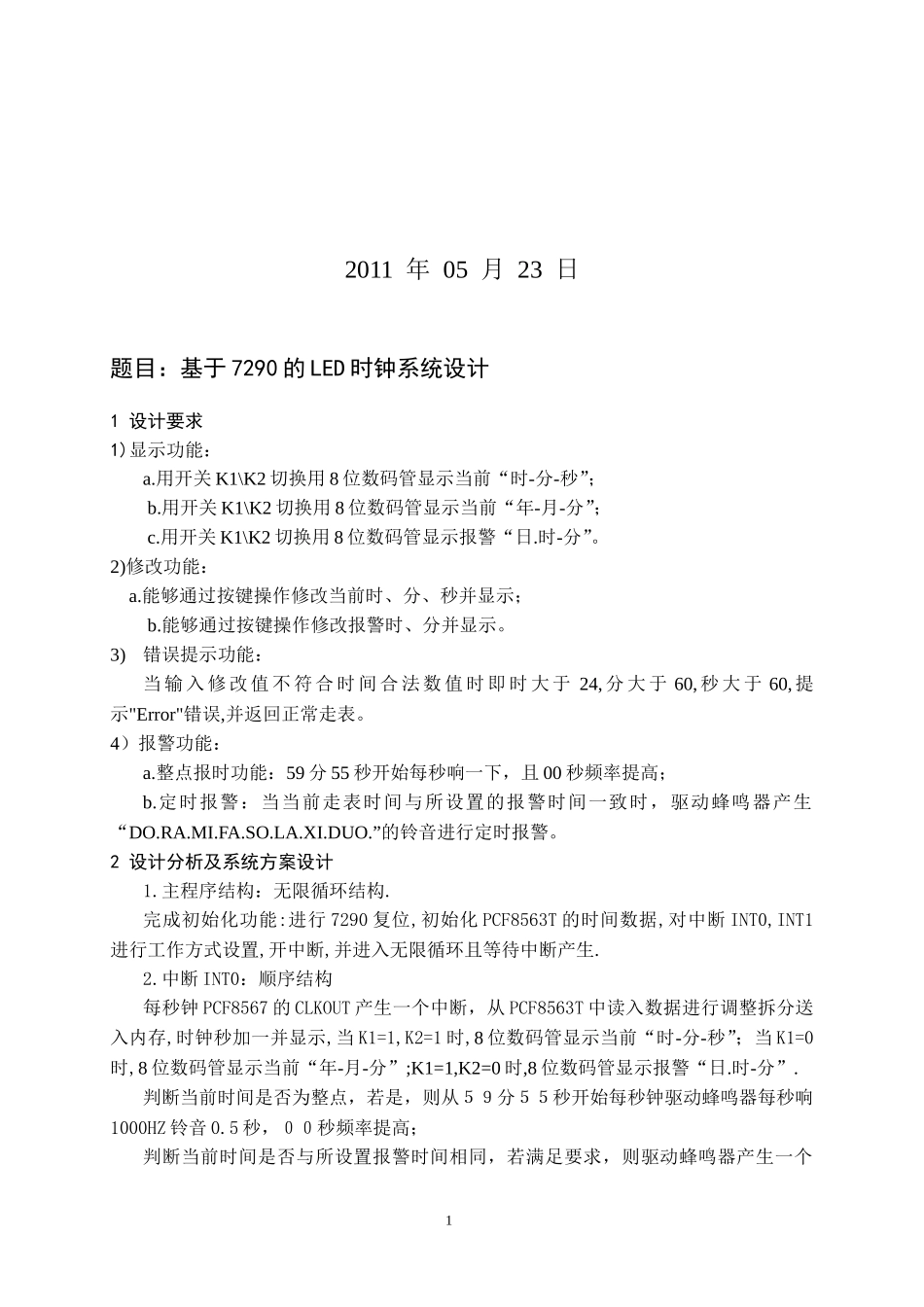

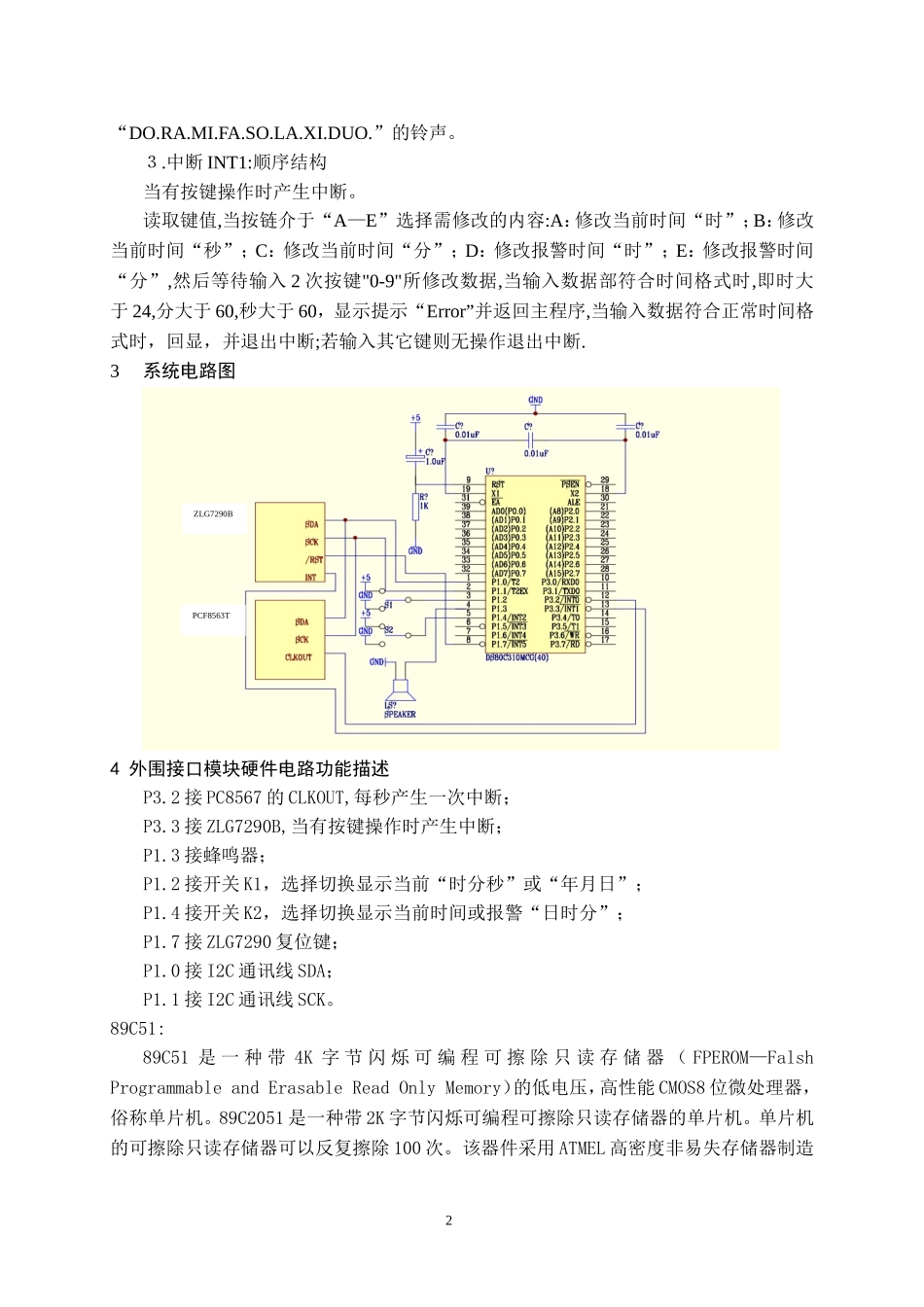

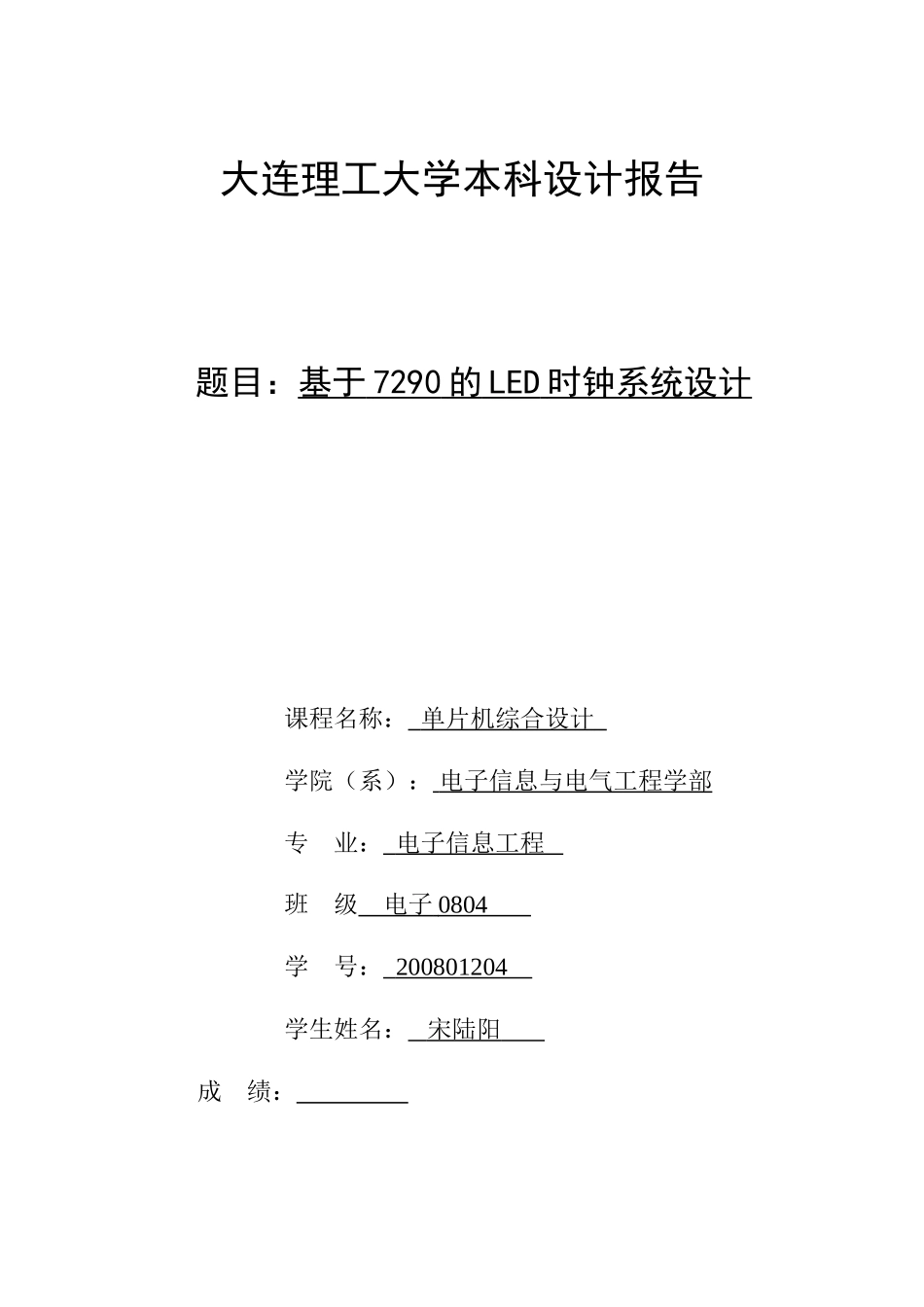

大连理工大学本科设计报告题目：基于7290的LED时钟系统设计课程名称：单片机综合设计学院（系）：电子信息与电气工程学部专业：电子信息工程班级电子0804学号：200801204学生姓名：宋陆阳成绩：2011年05月23日题目：基于7290的LED时钟系统设计1设计要求1)显示功能：a.用开关K1\K2切换用8位数码管显示当前“时-分-秒”；b.用开关K1\K2切换用8位数码管显示当前“年-月-分”；c.用开关K1\K2切换用8位数码管显示报警“日.时-分”。2)修改功能：a.能够通过按键操作修改当前时、分、秒并显示；b.能够通过按键操作修改报警时、分并显示。3)错误提示功能：当输入修改值不符合时间合法数值时即时大于24,分大于60,秒大于60,提示"Error"错误,并返回正常走表。4）报警功能：a.整点报时功能：59分55秒开始每秒响一下，且00秒频率提高；b.定时报警：当当前走表时间与所设置的报警时间一致时，驱动蜂鸣器产生“DO.RA.MI.FA.SO.LA.XI.DUO.”的铃音进行定时报警。2设计分析及系统方案设计1.主程序结构：无限循环结构.完成初始化功能:进行7290复位,初始化PCF8563T的时间数据,对中断INT0,INT1进行工作方式设置,开中断,并进入无限循环且等待中断产生.2.中断INT0：顺序结构每秒钟PCF8567的CLKOUT产生一个中断，从PCF8563T中读入数据进行调整拆分送入内存,时钟秒加一并显示,当K1=1,K2=1时,8位数码管显示当前“时-分-秒”；当K1=0时,8位数码管显示当前“年-月-分”;K1=1,K2=0时,8位数码管显示报警“日.时-分”.判断当前时间是否为整点，若是，则从５９分５５秒开始每秒钟驱动蜂鸣器每秒响1000HZ铃音0.5秒，００秒频率提高；判断当前时间是否与所设置报警时间相同，若满足要求，则驱动蜂鸣器产生一个1“DO.RA.MI.FA.SO.LA.XI.DUO.”的铃声。３.中断INT1:顺序结构当有按键操作时产生中断。读取键值,当按链介于“A—E”选择需修改的内容:A：修改当前时间“时”；B：修改当前时间“秒”；C：修改当前时间“分”；D：修改报警时间“时”；E：修改报警时间“分”,然后等待输入2次按键"0-9"所修改数据,当输入数据部符合时间格式时,即时大于24,分大于60,秒大于60，显示提示“Error”并返回主程序,当输入数据符合正常时间格式时，回显，并退出中断;若输入其它键则无操作退出中断.3系统电路图4外围接口模块硬件电路功能描述P3.2接PC8567的CLKOUT,每秒产生一次中断；P3.3接ZLG7290B,当有按键操作时产生中断；P1.3接蜂鸣器；P1.2接开关K1，选择切换显示当前“时分秒”或“年月日”；P1.4接开关K2，选择切换显示当前时间或报警“日时分”；P1.7接ZLG7290复位键；P1.0接I2C通讯线SDA；P1.1接I2C通讯线SCK。89C51:89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—FalshProgrammableandErasableReadOnlyMemory）的低电压，高性能CMOS8位微处理器，俗称单片机。89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造2PCF8563TZLG7290B技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。ZLG7290B:ZLG7290B是广州周立功单片机发展有限公司自行设计的数码管动态显示驱动、建键盘扫描管理芯片。能够驱动8位共阴极结构的LED数码管或64位独立的LED，同时还能扫描管理多达64个按键（S1-S56、F0-F7）的扫描识别。其中8只健（F0-F7）可以作为功能键使用就像电脑键盘上的Ctrl、Shift、Alt键一样。另外ZLG7290B内部还设置有连击计数器，能够使某些按键按下后不松手而连续有效。接口采用I2C结构。该芯片为工业级芯片，被广泛运用于仪器仪表等工业测量领域的电路设计中。特点:直接驱动1英寸以下的8位LED共阴极数码管或独立的64位LED;能够管理多达64只按键。具有自动去抖，其中8只按键可直接作为功能键使用；段电流可达20mA。位电流可达100mA以上；利用外接功率驱动器可以驱动一英寸以上的大型数码管；具有闪烁、段点亮、段熄灭、功能键、连击计数等功...
