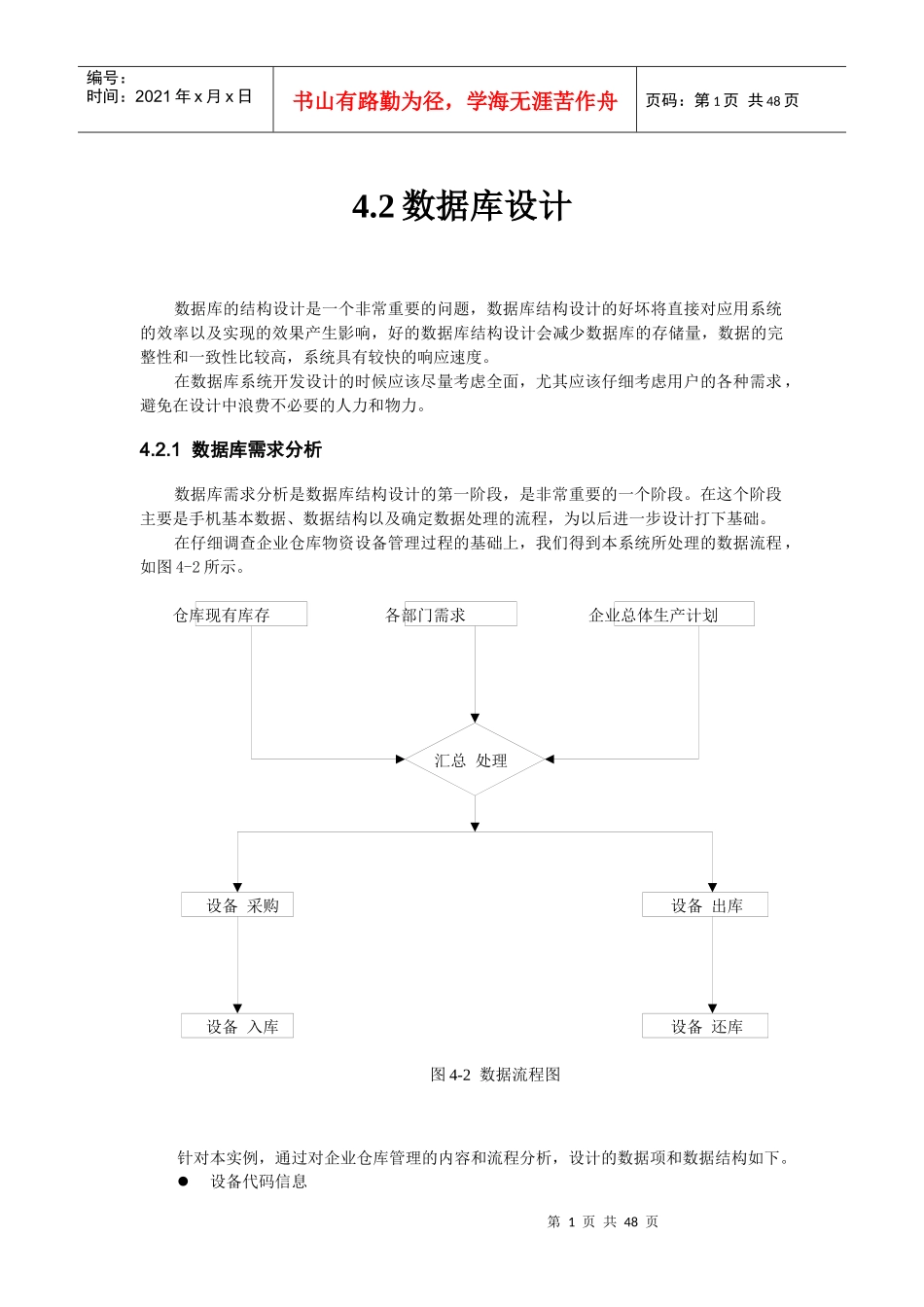

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页4.2数据库设计数据库的结构设计是一个非常重要的问题，数据库结构设计的好坏将直接对应用系统的效率以及实现的效果产生影响，好的数据库结构设计会减少数据库的存储量，数据的完整性和一致性比较高，系统具有较快的响应速度。在数据库系统开发设计的时候应该尽量考虑全面，尤其应该仔细考虑用户的各种需求，避免在设计中浪费不必要的人力和物力。4.2.1数据库需求分析数据库需求分析是数据库结构设计的第一阶段，是非常重要的一个阶段。在这个阶段主要是手机基本数据、数据结构以及确定数据处理的流程，为以后进一步设计打下基础。在仔细调查企业仓库物资设备管理过程的基础上，我们得到本系统所处理的数据流程，如图4-2所示。仓库现有库存各部门需求企业总体生产计划汇总处理设备采购设备出库设备入库设备还库图4-2数据流程图针对本实例，通过对企业仓库管理的内容和流程分析，设计的数据项和数据结构如下。设备代码信息第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页包括的数据项有设备号、设备名称现有库存信息包括的数据项有现有设备、现有数目、总数目、最大库存、最小库存等。设备入库信息包括的数据项有设备号、入库时间、供应商、供应商电话、入库数量、价格、采购员等。设备出库信息包括的数据项有设备号、使用部门、出库时间、出库状况、经手人、出库数量、领取人、用途等。设备采购信息包括的数据项有采购的设备、采购员、供应商、采购数目、采购时间等。设备归还信息包括的数据项有归还设备、归还部门、归还数目、归还时间、经手人等。设备需求信息包括的数据项有需求的部门、需求设备、需求数目、需求时间等。日志信息包括操作员、操作人员、操作内容。有了上面的数据结构、数据项和数据流程，就能进行下面的数据库设计。4.2.2数据库概念结构设计这一设计阶段是在需求分析的基础上，设计出能够满足用户需求的各种实体，以及它们之间的关系，为后面的逻辑结构设计打下基础。本实例根据上面的设计规划出的实体有库存实体、入库实体、出库实体、采购实体、还库实体、需求实体。实体和实体之间的关系E-R图如图4-3~4-8所示。现有库存设备号现有库存警戒库存总数图4-3库存实体E-R图入库第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页设备号供应商信息采购价格信息采购员图4-4入库实体E-R图出库设备号使用部门数量时间经手人图4-5出库实体E-R图计划采购设备号库存信息供应信息时间图4-6设备采购实体E-R图设备还库设备号还库时间人还库数量经手人图4-7还库实体E-R图第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页部门需求设备号需求部门需求数量需求时间图4-8部门需求实体E-R图实体和实体之间的关系图如图4-9所示。入库现有库存出库还库部门需求设备采购图4-9实体关系图4.2.3数据库逻辑结构设计需要将上面的数据库概念结构转化为VisualFoxPro60.数据库系统所支持的实际数据模型，也就是数据库的逻辑结构。在上面的实体以及实体之间关系的基础上，形成数据库中表以及各个表之间的关系。仓库管理系统数据库中各个表的设计结果如下面的几个表格所示，每个表格表示在数据库中的一个表。表4-1为设备代码表表4-1列名数据类型可否为空设备号（主键）数值型（20）不能为空设备名称字符型（50）可为空表4-2为设备入库表表4-2列名数据类型可否为空设备号数值型（20）不能为空入库时间（主键）日期型（8）可为空供应商字符型（50）可为空供应商电话字符型（15）可为空入库数量数值型（20）可为空第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页价格字符型（10）可为空采购员字符型（20）可为空表4-3为设备出库表表4-3列名数据类型可否为空设备号数值型（20）不能为空出库时间（主键）日期型（8）可为空使用部门字符型（50）可为空出库状况数值型（20）可为空经手人字符型（2...
