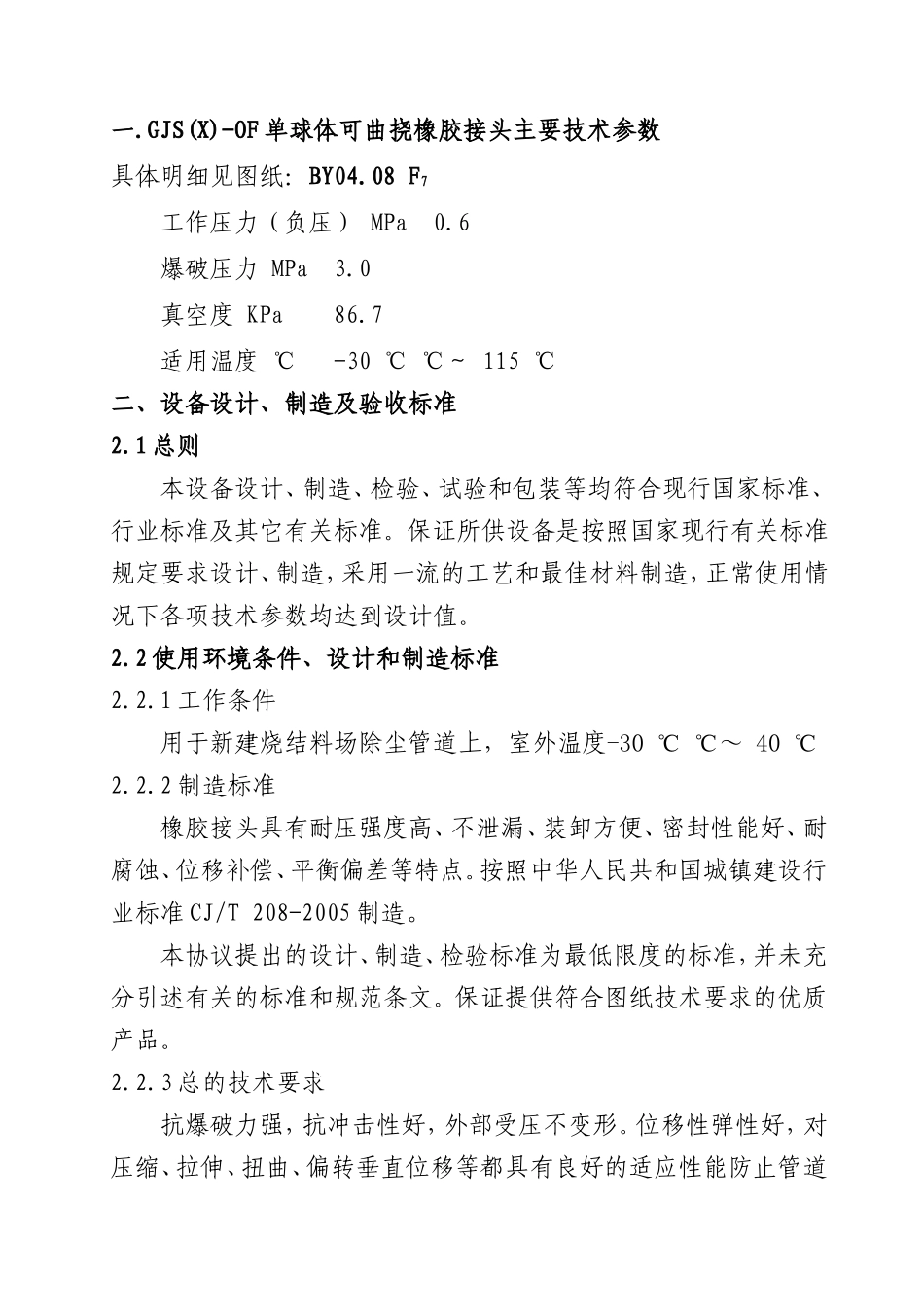

一.GJS(X)-OF单球体可曲挠橡胶接头主要技术参数具体明细见图纸：BY04.08F7工作压力（负压）MPa0.6爆破压力MPa3.0真空度KPa86.7适用温度℃-30℃℃～115℃二、设备设计、制造及验收标准2.1总则本设备设计、制造、检验、试验和包装等均符合现行国家标准、行业标准及其它有关标准。保证所供设备是按照国家现行有关标准规定要求设计、制造，采用一流的工艺和最佳材料制造，正常使用情况下各项技术参数均达到设计值。2.2使用环境条件、设计和制造标准2.2.1工作条件用于新建烧结料场除尘管道上，室外温度-30℃℃～40℃2.2.2制造标准橡胶接头具有耐压强度高、不泄漏、装卸方便、密封性能好、耐腐蚀、位移补偿、平衡偏差等特点。按照中华人民共和国城镇建设行业标准CJ/T208-2005制造。本协议提出的设计、制造、检验标准为最低限度的标准，并未充分引述有关的标准和规范条文。保证提供符合图纸技术要求的优质产品。2.2.3总的技术要求抗爆破力强，抗冲击性好，外部受压不变形。位移性弹性好，对压缩、拉伸、扭曲、偏转垂直位移等都具有良好的适应性能防止管道系统因热胀冷缩变形或基础不均匀沉降引起的损害。要求采用进口耐磨BR顺丁橡胶1、内胶层—是接头的防护层，选用合适的橡胶可耐受不同的介质，耐水溶胀性、耐酸、碱、油等性能。内衬胶管层延伸至高韧性KDTF端面全密封可曲挠橡胶接头法兰的外端面，其性能是能够防止水流的渗漏和冲刷。2、骨架层—是可曲挠橡胶接头承压的核心材料，骨架材料选用强力高（单根抗拉强度，18N/根以上）冷热性能稳定的T39031聚酯帘布（涤纶），其表面复合有优质天然胶，使内外层与骨架层紧密结合，经高温高压硫化成一体，解决了可曲挠橡胶接头的热伸胀及整体附着强度和耐压性能。保证了承受真空度和水锤冲击的能力。3、外胶层—氯丁橡胶。由于高韧性KDTF端面全密封可曲挠橡胶接头的外胶层暴露在空气中，容易受外界因素的影响或被弄伤，这就需要接头的外胶层需要抗热、耐酸碱、耐油、耐臭氧等特性2.3设备监制及验收2.3.1、设备出厂前应按图纸要求在乙方进行装配、检验及检测，并经乙方检验部门检验合格、签发出厂合格证并出具检测报告。2.3.2、乙方在进行制造和出厂前检验，甲方可派人参加了解设备组装、检验、试验和设备包装质量情况，乙方及时提供相应资料，甲方并不由此发生任何费用，但是甲方参加并不能免除乙方对设备的质第1页共6页量保证。2.3.3、乙方免费为甲方到厂检验人员提供交通、食宿及工作方便。2.4设备交货验收2.4.1、设备运抵安装现场后，甲乙方双方进行设备检验。检验包括：检验设备包装箱是否完好无损、检验设备有无油漆剥落和损伤现象、检验设备是否配备齐全、检验是否有产品合格证或出厂检验证明、检验技术资料是否配备齐全；2.4.2、如确认有短缺和损坏，乙方应及时补齐、更换或修复；2.4.3、设备检查验收通过，并经双方代表在验收报告上签字确认后，方可进行安装调试；2.4.4、验收内容：设备整体外观质量、设备到达安装现场后数量和外观检查、内部结构检查、腐蚀情况检查等，设备安装质量检查，设备润滑情况检查，试运转情况，负荷运行情况等。三、技术资料的交付内容及时间3.1随机技术资料…检验合格证…使用维修说明书…装箱单…交货清单…安装使用说明书3.2所供相关的图纸及技术资料卖方将为买方提供设备安装所需的总组装图、主要部件分装图及易损件加工图。设备安全运行使用操作说明书，安全维护手册和重要设备的安装说明，一式五份。卖方在设备出厂前应提供设备和原材料的质量证明文件，包括第2页共6页质检报告、试验报告等相关质量证明文件。四、功能指标、保证值和考核办法4.1、乙方所制造的设备必须满足甲乙双方认可的技术参数性能指标要求，详见第一、二条技术规格、性能参数。4.2、本协议书中涉及的所有设备、材料及服务，应由乙方负责质量控制。乙方应有一套完整的质量保证体系来保证产品的设计及制造质量。设备的考核验收按有关制造标准、规范及规定文件执行。4.3、设备质保期壹年或货到现场18个月（以上两项以先到为准）。按照《工程质量保修实施细则》规定：设备质量保修期限为1年；设备质量保修期限、质量保修金、保修责任和...
