唐山供电公司调度通信综合大楼工程的气体灭火系统选型实例分析(doc6)VIP免费

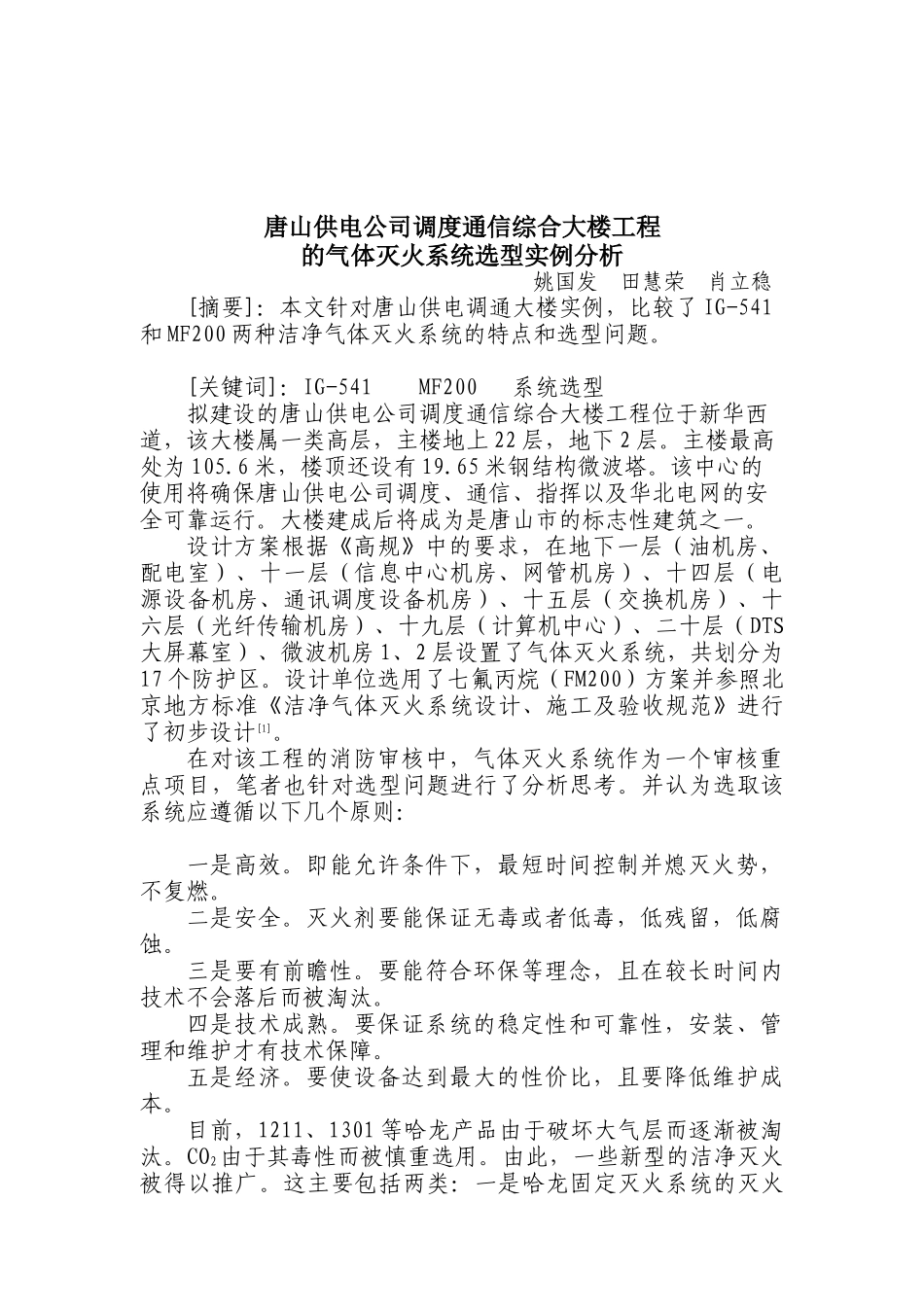

唐山供电公司调度通信综合大楼工程的气体灭火系统选型实例分析姚国发田慧荣肖立稳[摘要]：本文针对唐山供电调通大楼实例，比较了IG-541和MF200两种洁净气体灭火系统的特点和选型问题。[关键词]：IG-541MF200系统选型拟建设的唐山供电公司调度通信综合大楼工程位于新华西道，该大楼属一类高层，主楼地上22层，地下2层。主楼最高处为105.6米，楼顶还设有19.65米钢结构微波塔。该中心的使用将确保唐山供电公司调度、通信、指挥以及华北电网的安全可靠运行。大楼建成后将成为是唐山市的标志性建筑之一。设计方案根据《高规》中的要求，在地下一层（油机房、配电室）、十一层（信息中心机房、网管机房）、十四层（电源设备机房、通讯调度设备机房）、十五层（交换机房）、十六层（光纤传输机房）、十九层（计算机中心）、二十层（DTS大屏幕室）、微波机房1、2层设置了气体灭火系统，共划分为17个防护区。设计单位选用了七氟丙烷（FM200）方案并参照北京地方标准《洁净气体灭火系统设计、施工及验收规范》进行了初步设计[1]。在对该工程的消防审核中，气体灭火系统作为一个审核重点项目，笔者也针对选型问题进行了分析思考。并认为选取该系统应遵循以下几个原则：一是高效。即能允许条件下，最短时间控制并熄灭火势，不复燃。二是安全。灭火剂要能保证无毒或者低毒，低残留，低腐蚀。三是要有前瞻性。要能符合环保等理念，且在较长时间内技术不会落后而被淘汰。四是技术成熟。要保证系统的稳定性和可靠性，安装、管理和维护才有技术保障。五是经济。要使设备达到最大的性价比，且要降低维护成本。目前，1211、1301等哈龙产品由于破坏大气层而逐渐被淘汰。CO2由于其毒性而被慎重选用。由此，一些新型的洁净灭火被得以推广。这主要包括两类：一是哈龙固定灭火系统的灭火系统替代品，如：HFC-227ea、CHFC-23等。二是惰性气体灭火系统，如：IG-541、IG-55、IG-01、IG-100等。在这些产品中，技术上比较成熟，各种性能指标较合理、且具有推广价值的，目前而言，只有MF-200和IG-541两种。笔者对这两种灭火剂进行了比较。一、两种灭火剂的基本情况：HFC-227ea的分子式为CF3CHFCF（七氟丙烷），属于HFC（含氢氟烃）类物质，由美国大湖公司开发，商品名称为FM-200。是一种常温下为气态的化学灭火剂，加压后以液态储存。它应用于全淹没式的系统环境中，结合物理的和化学的反应过程消除热能，阻止火灾的发生。INGEREN（烟烙尽）是惰性（Inter）和氮气（Nitrogen）两个英文单词的缩写，是由52%氮、40%氩、8%二氧化碳组成的压缩气体，代号为IG-541，由美国安素公司开发。IG-541在储存条件下呈气态，比其他灭火系统需要更大的储存容积。靠降低保护区的氧气浓度的窒息效果灭火。二、两种灭火剂灭火特性的比较：从灭火效率的角度讲，“七氟丙烷对自备发电机房、通信机房其灭火浓度一般采用8%”，“系统的喷放时间，在通讯机房和电子计算机房等防护区，不宜大于7S；在其它防护区，不应大于10S”[2]；而烟烙尽的浓度一般取38.5%，灭火系统的使用条件要求，系统开启后，90%药剂喷放时间应>23S及<40S，并且要求60S内达到灭火浓度。可见七氟丙烷灭火效率要比IG-541高许多。但从灭火效果而言，由于气体灭火系统需要一定的浸渍时间来保证的，但七氟丙烷灭火浓度跨越范围小，仅为7.35%-10.5%。而IG-541可达37.5%-52%。在维持一定的浸渍时间时由于受空间密闭的影响，药剂总难免会泄漏。如此，七氟丙烷造成复燃的可能性就比IG-541大得多。三、两种灭火剂的安全性比较：IG-541与FM200的毒理性比较如下表：灭火剂名称系统最小设计浓度NOAELLOAELLC50IG-54137.5%42.8%52%>80%FM2007.35%9%10.5%注：1、NOAEL-无毒性反应的最高浓度；2、LOAEL-有毒性反应的最低浓度3、LC50-50%白鼠的致死浓度根据对物质的安全性判断标准，这二种系统的设计浓度均在NOAEL值下，因此喷射时在防护区内的人员相对是安全的。烟烙尽来源于大气，无腐蚀，无毒，在灭火剂喷放后，防护区内人员仍可以自由呼吸。但是FM-200在高温下分解产生的HF，对人体和设备腐蚀性较强，实际酸气产生的量大于300ppm。例如：英国火灾损失预防委员会属下的实验室（LPC...
