医用传感器6资料课件VIP免费

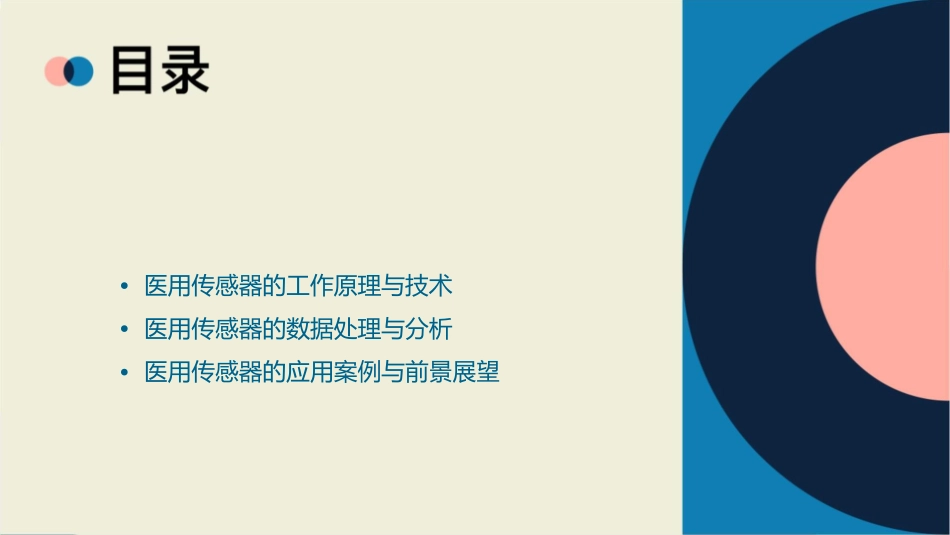

医用传感器6资料课件•医用传感器的工作原理与技术•医用传感器的数据处理与分析•医用传感器的应用案例与前景展望医用传感器概述传感器的定义与分类定义传感器是一种能够将非电量信号转换为电量信号的装置。分类传感器按照测量原理可分为物理传感器和化学传感器两大类。物理传感器基于物理效应进行测量，如温度、压力、光电等；化学传感器则基于化学反应进行测量，如气体浓度、离子浓度等。医用传感器的特点与应用特点高精度：医用传感器需要具备高精度，以确保测量结果的准确性和可靠性。生物相容性：医用传感器与人体直接接触，因此需要具备良好的生物相容性，避免对机体造成不良影响。医用传感器的特点与应用•稳定性：医用传感器需要在各种环境条件下保持稳定性，以确保长时间测量的准确性。医用传感器的特点与应用01020304应用生理参数监测：如心电监测、血压监测、血氧饱和度监测等。体外诊断设备：如血糖仪、生化分析仪等。医学影像技术：如超声成像、核磁共振成像等。医用传感器的发展趋势微型化与集成化生物仿生传感器随着医疗设备的便携性需求日益增长，医用传感器将朝着微型化与集成化方向发展。借鉴生物系统的感知机制，开发具有生物仿生特性的医用传感器，以提高传感器的灵敏度和特异性。多功能化与智能化可穿戴与远程医疗未来医用传感器将具备多种测量功能，并实现与智能设备的无缝对接，提高医疗服务的便捷性。结合可穿戴技术，发展适用于远程医疗的医用传感器，实现对患者生理参数的实时监测与远程诊断。医用传感器的工作原理与技术生物电信号传感器0102030405•心电图（ECG）：利用电信号传感器测量心脏的电位变化，用于诊断心律失常、心肌缺血等心脏疾病。•肌电图（EMG）：通过测量肌肉收缩时产生的电信号，用于评估肌肉功能和神经肌肉接头的传导情况。•脑电图（EEG）：捕捉大脑皮层神经元活动产生的电信号，用于诊断癫痫、睡眠障碍等神经系统疾病。工作原理：生物电信号传感器通过捕捉生物体内产生的微弱电信号进行测量和记录。这些电信号通常来源于神经、肌肉或细胞活动。技术应用生物光学传感器•脉搏血氧计：利用红光和红外光在皮肤组织中的不同散射特性，测量血液中的氧饱和度。•光学生物化学分析：通过测量生物样品对特定波长光的吸收或荧光发射，实现对生物分子浓度或活性的检测。•光学成像技术：如光学显微镜、共聚焦显微镜等，通过对生物样本的光学成像，观察细胞结构和生物分子分布。工作原理：生物光学技术应用传感器基于光学原理，通过测量生物组织对光线的吸收、散射或荧光发射等光学特性，获取生理参数或生化信息。生物化学传感器0102030405•葡萄糖传感器：利用葡萄糖氧化酶与葡萄糖的特异性反应，测量血糖浓度，用于糖尿病的监测和控制。•免疫传感器：基于抗原-抗体特异性结合反应，检测目标抗原或抗体的存在和浓度，用于传染病诊断、药物残留检测等。•pH传感器：通过测量生物样品中的氢离子浓度，反映样品的酸碱度，用于监测发酵过程、细胞培养等生化反应条件。工作原理：生物化学传感器将特异性生化反应与换能器相结合，将生化信号转化为可测量的电信号，用于检测生物分子浓度、酶活性等生化参数。技术应用医用传感器的数据处理与分析信号放大与滤波滤波器设计在放大信号的同时，为避免噪声和干扰的影响，需设计适当的滤波器，确保传感器信号的准确性和稳定性。放大器电路传感器输出的信号通常很微弱，需要通过放大器电路进行放大，以提高信号的幅度和驱动力。频带选择根据传感器信号的特性，选择合适的频带进行放大和滤波，以获取最有效的数据。数据转换与传模拟信号与数字信号转换01传感器输出的模拟信号需要转换为数字信号，以便于后续的数据处理和传输。这一过程中，需要选择合适的ADC芯片，并确定合适的采样率和分辨率。数据传输协议02为确保数据的准确性和实时性，需采用合适的数据传输协议，如SPI、I2C、UART等，将数据传输至上位机或其他数据处理设备。数据存储03在数据传输过程中，为防止数据丢失，需采用适当的数据存储方案，如SD卡、FLASH等，对数据进行备份和存储。数据处理与分析方法时域分析频域分析算法应用对传感器采...
