高支模施工方案培训资料VIP免费

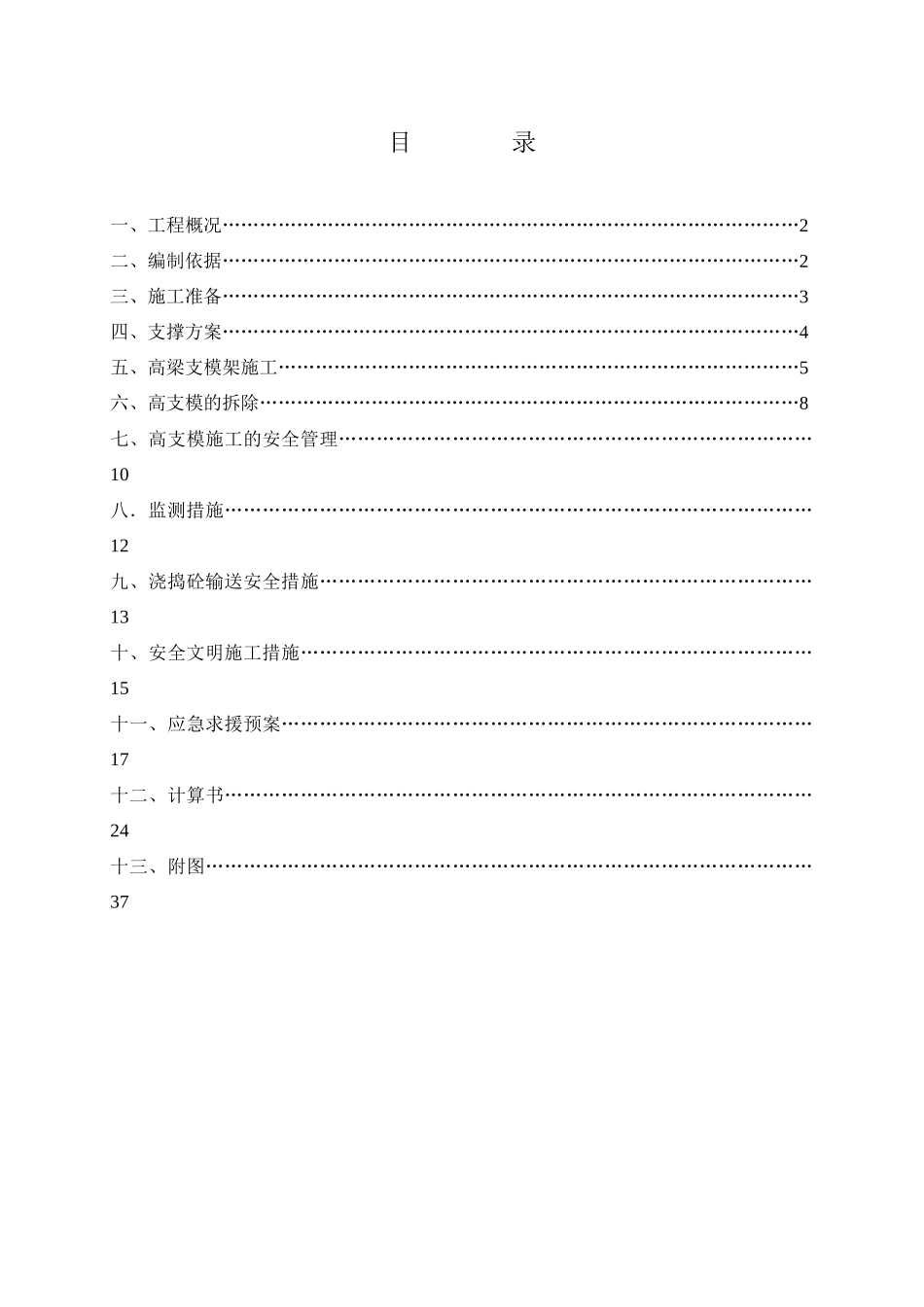

目录一、工程概况…………………………………………………………………………………2二、编制依据…………………………………………………………………………………2三、施工准备…………………………………………………………………………………3四、支撑方案…………………………………………………………………………………4五、高梁支模架施工…………………………………………………………………………5六、高支模的拆除……………………………………………………………………………8七、高支模施工的安全管理…………………………………………………………………10八．监测措施…………………………………………………………………………………12九、浇捣砼输送安全措施……………………………………………………………………13十、安全文明施工措施………………………………………………………………………15十一、应急求援预案…………………………………………………………………………17十二、计算书…………………………………………………………………………………24十三、附图……………………………………………………………………………………37第一章工程概况一、工程概况1、工程简介工程地点：汉川市洲际观天下后面涵闸河旁1.2建设单位：武汉波涛置业发展有限公司1.3设计单位：中国轻工业武汉工程设计责任有限公司1.4监理单位：武汉华立项目管理有限公司1.5施工单位：华天集团建筑有限公司1.6工程概况：拟建工程位于汉川市洲际观天下后面涵闸河旁，雍豪府规划小区内。建设项目有效楼高98.2米，地上32层，建筑±0.00绝对高程25.3m，总建筑面积约16922.92m2。2、高支模概况高支模概况：本工程高支模位于1#一层。高支模的结构设计概况如下：本工程高支模高度为5.25m～5.95m，梁的跨度为4m、5.6m、7.2m，梁截面尺寸为300×550、300×600、300×650、300×700、300×750等，板厚为100mm、110mm、120mm；采用满堂扣件式钢管脚手架支撑系统，其荷载作用在180mm厚C35结构板上（混凝土强度必须达到设计要求后才能搭设），地下室顶板设计活荷载4KN/m2，能满足搭设要求。第二章编制依据为了保证本工程高支模及高大梁的施工安全，根据《广东省建设工程高支模板系统施工安全管理办法》以及建设部关于《危险性较大的分部分项工程安全管理办法》的要求，加强施工安全的管理，按相关规定特编制本专项施工方案。方案编制计算依据如下：1、施工图纸2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《木结构工程施工质量验收规范》（GB50206-2002）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5、《混凝土结构设计规范》（GB50010-2010）6、《建筑施工高处作业安全技术规范》（JGJ80-1991）；7、《建筑施工模板安全技术规范》（JGJ162-2008）8、《建筑施工安全检查标准》（JGJ59-2011）；9、《钢结构设计规范》（GB50017—2003）；10、《建筑结构荷载规范》(GB2011版)；11、《木结构设计规范》（GB50005-2003）12、本方案支撑系统计算采用PKPM软件进行计算，软件版本为：CMIS2010.2版13、关于《危险性较大的分部分项工程安全管理办法》的通知（鄂建安字【2009】45号）（建质【2009】87号）第三章施工准备一、技术准备在施工前完成图纸会审、编制专项施工方案、复核轴线标高等技术工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。二、物资准备（1）材料准备：支撑系统：采用∮48×3.5mm钢管；模板：采用915mm×1830mm×18mm（厚）胶合板；木枋：采用50×100mm木枋。方钢：采用40mm×40mm×2.5mm（厚）确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规范的规定；钢管必须涂有防锈漆；新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前进行防锈检查，有裂缝、变形的严禁使用，必须更换；新...
