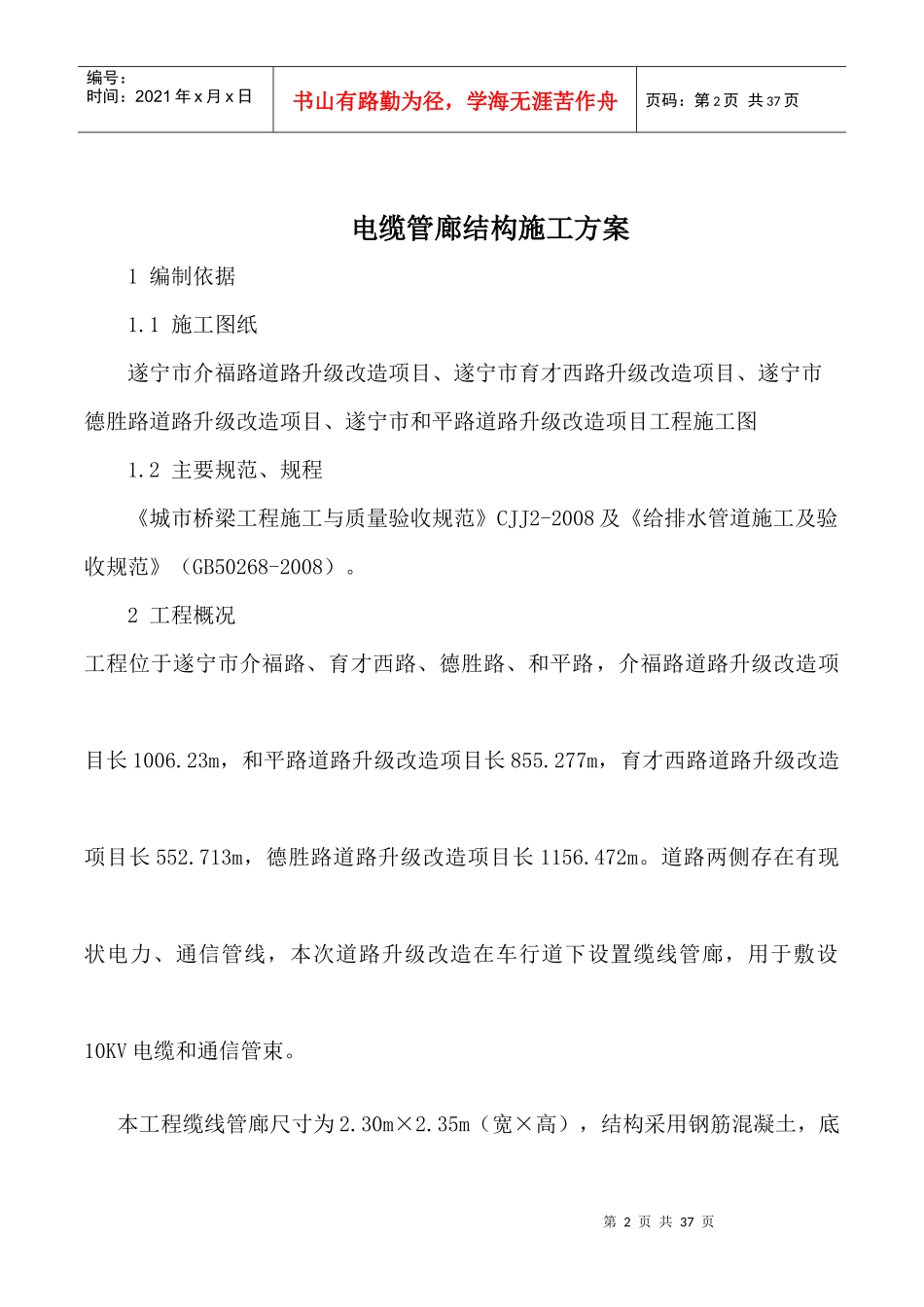

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页遂宁市介福路道路升级改造项目、遂宁市育才西路升级改造项目、遂宁市德胜路道路升级改造项目、遂宁市和平路道路升级改造项目工程电缆管廊专项施工方案编制人：审核人：审批人：编制单位：中建华鸿建设发展有限公司编制时间：2016年11月7日第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页电缆管廊结构施工方案1编制依据1.1施工图纸遂宁市介福路道路升级改造项目、遂宁市育才西路升级改造项目、遂宁市德胜路道路升级改造项目、遂宁市和平路道路升级改造项目工程施工图1.2主要规范、规程《城市桥梁工程施工与质量验收规范》CJJ2-2008及《给排水管道施工及验收规范》（GB50268-2008）。2工程概况工程位于遂宁市介福路、育才西路、德胜路、和平路，介福路道路升级改造项目长1006.23m，和平路道路升级改造项目长855.277m，育才西路道路升级改造项目长552.713m，德胜路道路升级改造项目长1156.472m。道路两侧存在有现状电力、通信管线，本次道路升级改造在车行道下设置缆线管廊，用于敷设10KV电缆和通信管束。本工程缆线管廊尺寸为2.30m×2.35m（宽×高），结构采用钢筋混凝土，底第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页板（300mm厚）、侧壁（250mm厚）及顶板（250mm）均为预制，结构底部设置100mmC15垫层。两侧设置500mm电缆支架（电力电缆支架和通信管束支架分别位于缆线管廊两侧），中间检修通道为0.8m，电力电缆支架水平间距为1.0m，通信管束支架水平间距为30cm。电力电缆支架，通信管束支架均4层，其中电缆支架可敷设10KV电力电缆12回，通信支架可敷设PCV110通信管束12根。3施工部署3.1施工组织机构3.1.1项目经理部遵照企业项目管理模式建立的质量保证体系来运作，形成以全面质量管理为中心环节、专业管理的管理体制。高效组织和优化各生产要素，确保工程质量目标的最终实现，兑现对业主的各项承诺。3.1.2项目管理人员具体职责⑴、项目经理全面负责本项目技术、质量、安全、健康、环境和进度，控制项目的成本，协调该项目与本公司之间的关系。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页做好合同、信息、现场管理及组织协调工作。负责协调与业主、监理单位、设计单位、参建单位等各方关系。加强技术改造，推进技术进步，积极推广采用新材料、新技术、新工艺，提高职工队伍的技术业务素质。负责主持对工程进行质量策划，明确内部质量职能分工，负责项目部人员的安排和调配。加强质量工作人员的培训和考评，搞好施工全过程的质量控制，对工程进度、工程质量状况及质量体系文件的执行情况进行监督检查，组织做好纠正和预防措施的实施工作。制定工程项目质量目标责任制。依据公司下达的成本控制指标，组织制订、实施项目成本控制计划；定期召集、主持经济活动分析会。负责项目最终结算，组织办理各种签证、项目索赔、造价调整等工作。⑵、生产经理负责施工现场人、财、物调配，优化资源配置。负责审核材料计划、加工计划中的进出场时间和劳动力需用计划并严格监督组织实施；负责进出场材料、设备的质量管理；负责监督、检查和指导限额领料工作，严格控制施工成本。制订单位工程进度计划和月度施工生产计划并严格监督组织实施，参与重点工程施工组织设计或施工方案的编制。坚持“质量第一”的原则，按技术规范要求和质量体系文件规定，合理组织生产，对施工质量进行过程控制。负责积极配合施工过程中的质量管理，认真执行方案或规范，确保按技术规范及措施组织施工。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页负责组织工程竣工验收及重点工程的分项工程交接检。负责审核本项目部的安全工作目标、规划及实施计划，认真贯彻安全生产方针，对施工过程的安全生产负领导责任，坚持“安全第一，预防为主”的方针，制止一切忽视安全管理和安全规程的行为，保证安全生产。贯彻公司生产...
