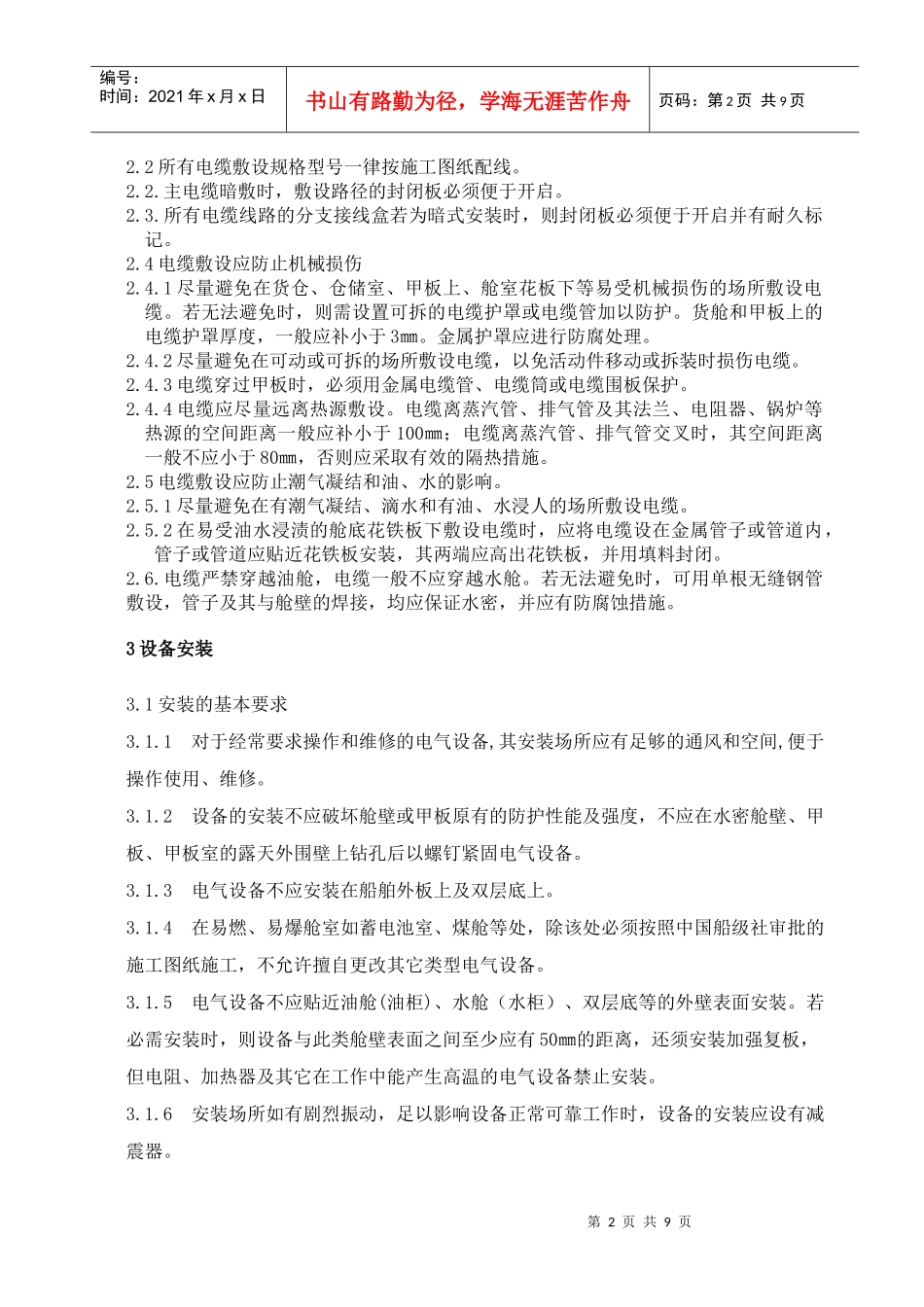

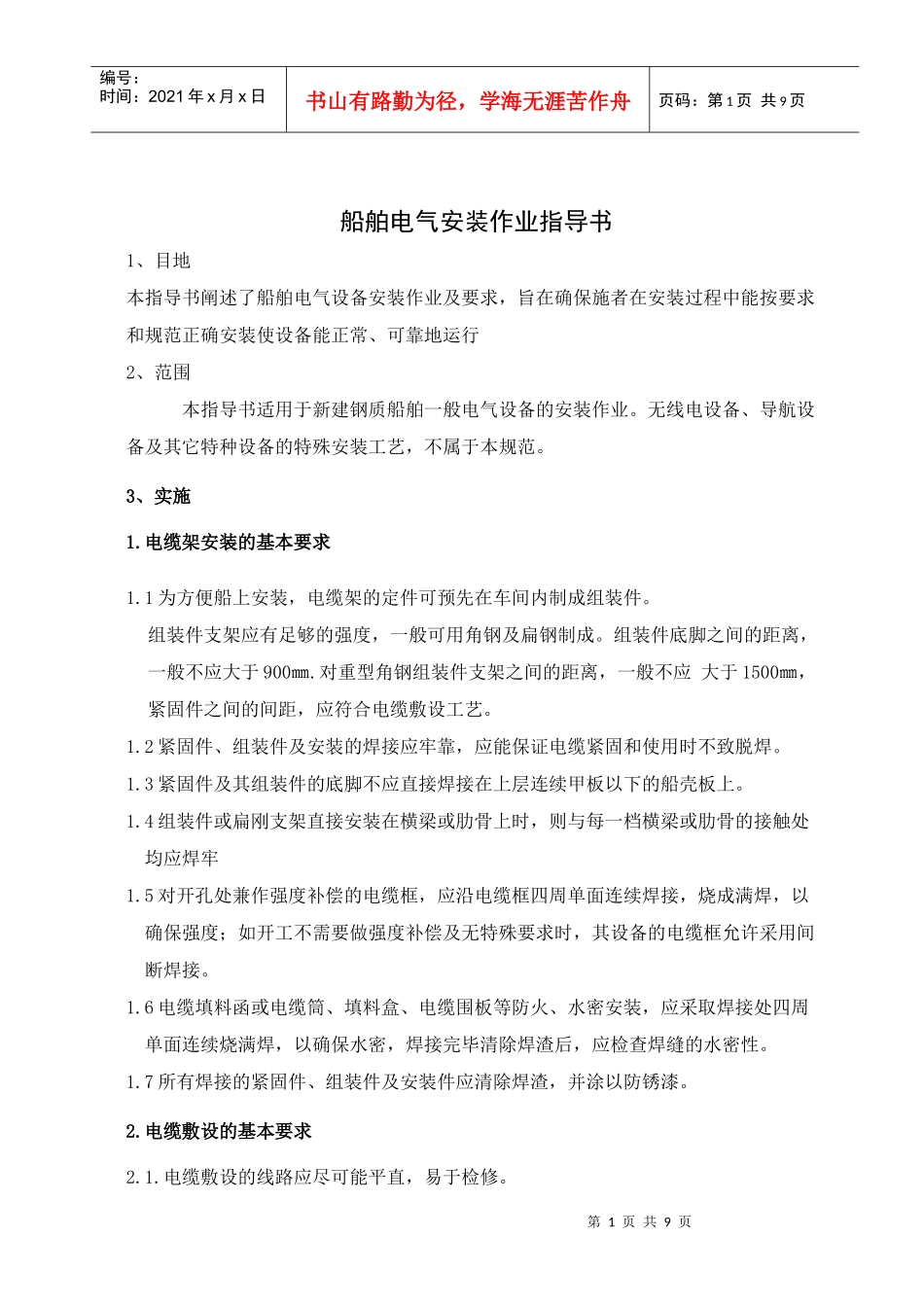

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页船舶电气安装作业指导书1、目地本指导书阐述了船舶电气设备安装作业及要求，旨在确保施者在安装过程中能按要求和规范正确安装使设备能正常、可靠地运行2、范围本指导书适用于新建钢质船舶一般电气设备的安装作业。无线电设备、导航设备及其它特种设备的特殊安装工艺，不属于本规范。3、实施1.电缆架安装的基本要求1.1为方便船上安装，电缆架的定件可预先在车间内制成组装件。组装件支架应有足够的强度，一般可用角钢及扁钢制成。组装件底脚之间的距离，一般不应大于900㎜.对重型角钢组装件支架之间的距离，一般不应大于1500㎜，紧固件之间的间距，应符合电缆敷设工艺。1.2紧固件、组装件及安装的焊接应牢靠，应能保证电缆紧固和使用时不致脱焊。1.3紧固件及其组装件的底脚不应直接焊接在上层连续甲板以下的船壳板上。1.4组装件或扁刚支架直接安装在横梁或肋骨上时，则与每一档横梁或肋骨的接触处均应焊牢1.5对开孔处兼作强度补偿的电缆框，应沿电缆框四周单面连续焊接，烧成满焊，以确保强度；如开工不需要做强度补偿及无特殊要求时，其设备的电缆框允许采用间断焊接。1.6电缆填料函或电缆筒、填料盒、电缆围板等防火、水密安装，应采取焊接处四周单面连续烧满焊，以确保水密，焊接完毕清除焊渣后，应检查焊缝的水密性。1.7所有焊接的紧固件、组装件及安装件应清除焊渣，并涂以防锈漆。2.电缆敷设的基本要求2.1.电缆敷设的线路应尽可能平直，易于检修。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2.2所有电缆敷设规格型号一律按施工图纸配线。2.2.主电缆暗敷时，敷设路径的封闭板必须便于开启。2.3.所有电缆线路的分支接线盒若为暗式安装时，则封闭板必须便于开启并有耐久标记。2.4电缆敷设应防止机械损伤2.4.1尽量避免在货仓、仓储室、甲板上、舱室花板下等易受机械损伤的场所敷设电缆。若无法避免时，则需设置可拆的电缆护罩或电缆管加以防护。货舱和甲板上的电缆护罩厚度，一般应补小于3㎜。金属护罩应进行防腐处理。2.4.2尽量避免在可动或可拆的场所敷设电缆，以免活动件移动或拆装时损伤电缆。2.4.3电缆穿过甲板时，必须用金属电缆管、电缆筒或电缆围板保护。2.4.4电缆应尽量远离热源敷设。电缆离蒸汽管、排气管及其法兰、电阻器、锅炉等热源的空间距离一般应补小于100㎜；电缆离蒸汽管、排气管交叉时，其空间距离一般不应小于80㎜，否则应采取有效的隔热措施。2.5电缆敷设应防止潮气凝结和油、水的影响。2.5.1尽量避免在有潮气凝结、滴水和有油、水浸人的场所敷设电缆。2.5.2在易受油水浸渍的舱底花铁板下敷设电缆时，应将电缆设在金属管子或管道内，管子或管道应贴近花铁板安装，其两端应高出花铁板，并用填料封闭。2.6.电缆严禁穿越油舱，电缆一般不应穿越水舱。若无法避免时，可用单根无缝钢管敷设，管子及其与舱壁的焊接，均应保证水密，并应有防腐蚀措施。3设备安装3.1安装的基本要求3.1.1对于经常要求操作和维修的电气设备,其安装场所应有足够的通风和空间,便于操作使用、维修。3.1.2设备的安装不应破坏舱壁或甲板原有的防护性能及强度，不应在水密舱壁、甲板、甲板室的露天外围壁上钻孔后以螺钉紧固电气设备。3.1.3电气设备不应安装在船舶外板上及双层底上。3.1.4在易燃、易爆舱室如蓄电池室、煤舱等处，除该处必须按照中国船级社审批的施工图纸施工，不允许擅自更改其它类型电气设备。3.1.5电气设备不应贴近油舱(油柜)、水舱（水柜）、双层底等的外壁表面安装。若必需安装时，则设备与此类舱壁表面之间至少应有50㎜的距离，还须安装加强复板，但电阻、加热器及其它在工作中能产生高温的电气设备禁止安装。3.1.6安装场所如有剧烈振动，足以影响设备正常可靠工作时，设备的安装应设有减震器。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3.1.7舱壁的封闭板内一般不安装电气设备。但线路的分支接线盒（箱）可安装在便于开启的封闭板内，但应有明显的开启标志。3.1.8露天甲板上安...
