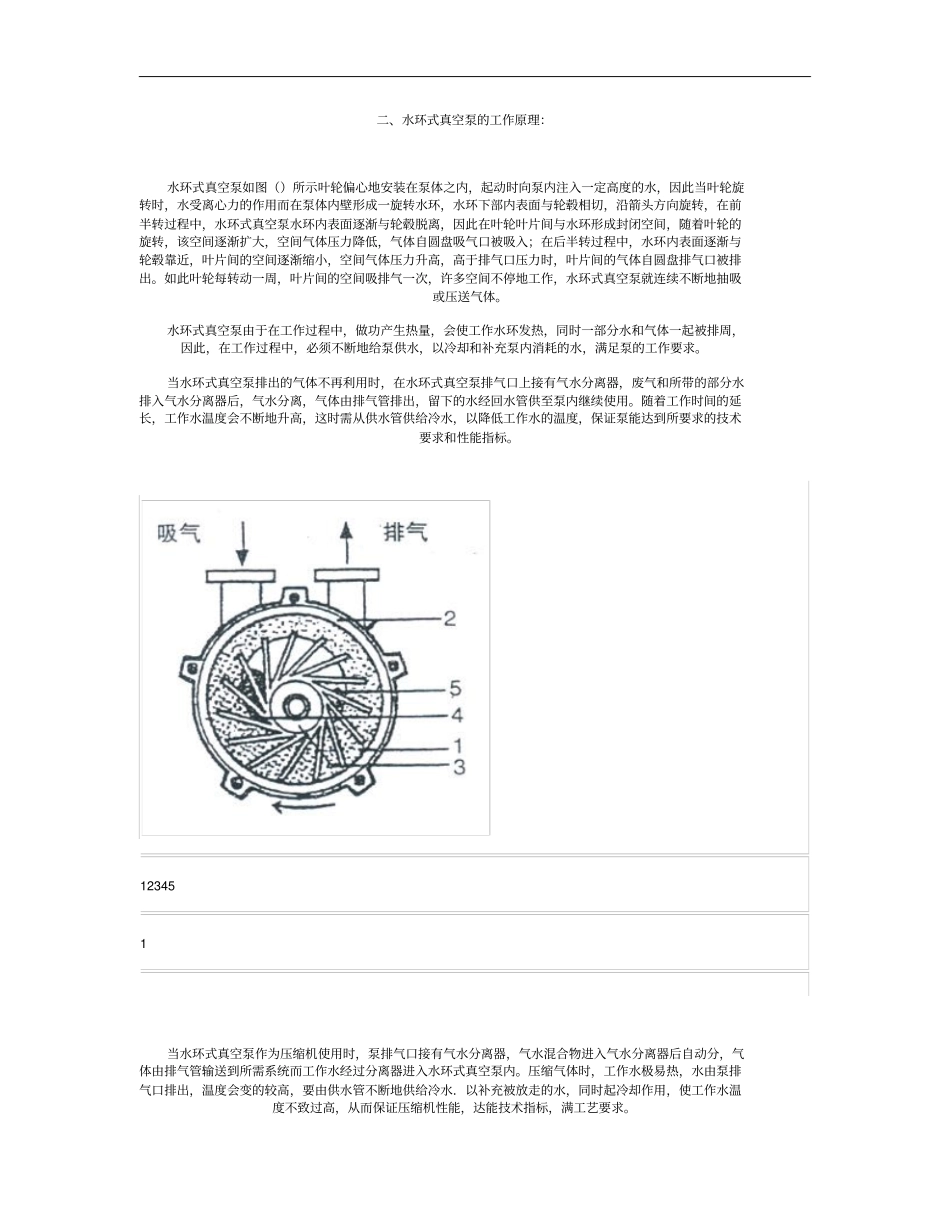

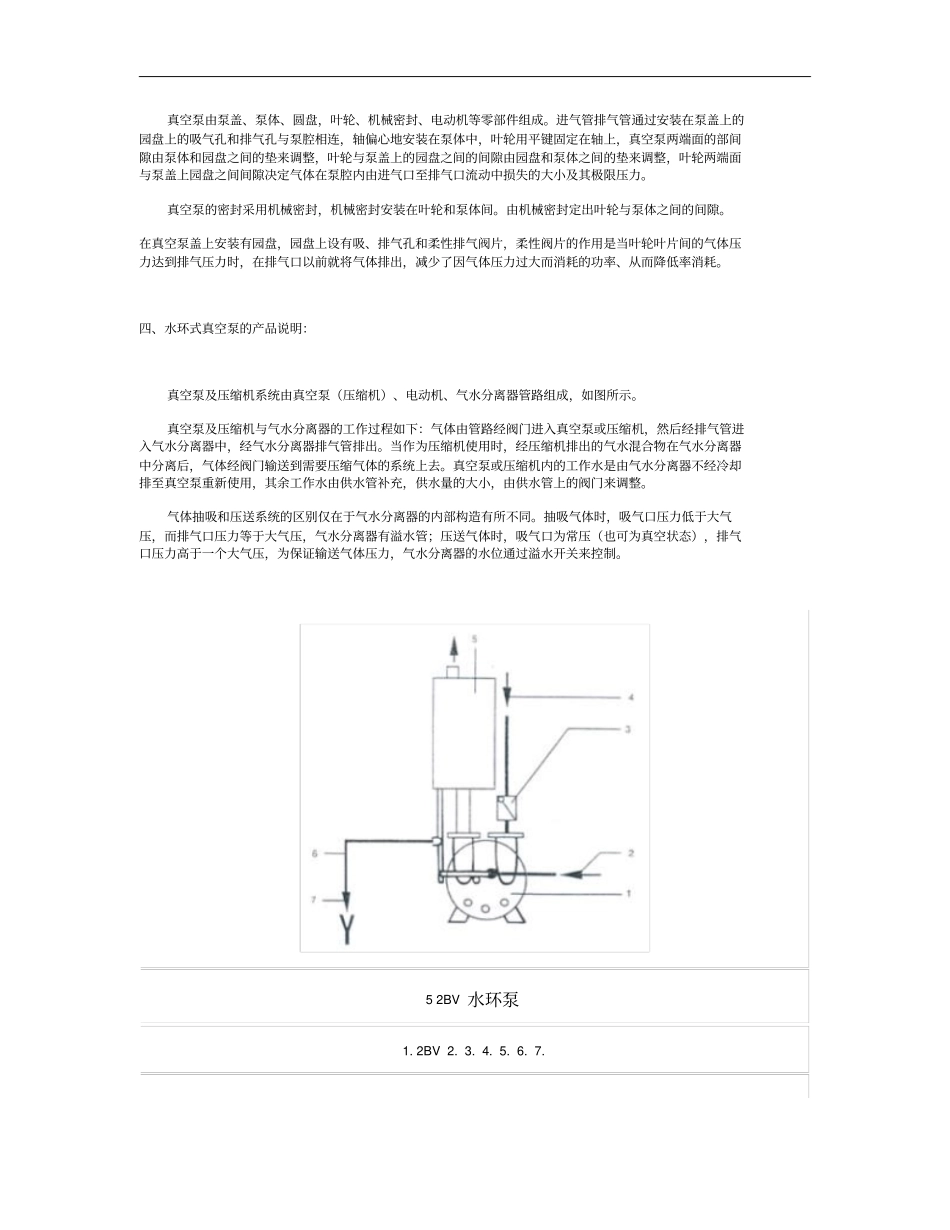

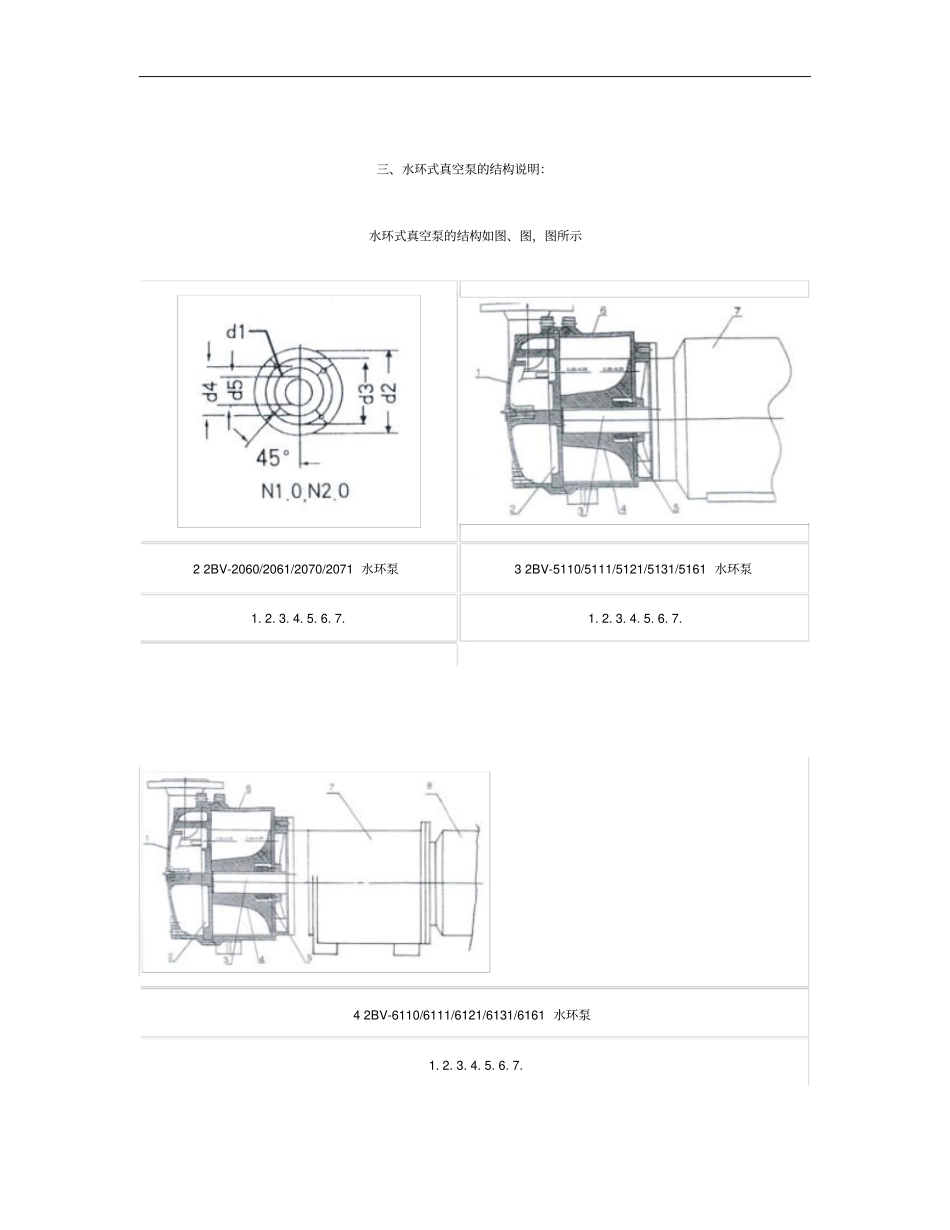

二、水环式真空泵的工作原理：水环式真空泵如图（）所示叶轮偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，水环式真空泵就连续不断地抽吸或压送气体。水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。当水环式真空泵排出的气体不再利用时，在水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。123451当水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求。三、水环式真空泵的结构说明：水环式真空泵的结构如图、图，图所示22BV-2060/2061/2070/2071水环泵32BV-5110/5111/5121/5131/5161水环泵1.2.3.4.5.6.7.1.2.3.4.5.6.7.42BV-6110/6111/6121/6131/6161水环泵1.2.3.4.5.6.7.真空泵由泵盖、泵体、圆盘，叶轮、机械密封、电动机等零部件组成。进气管排气管通过安装在泵盖上的园盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上，真空泵两端面的部间隙由泵体和园盘之间的垫来调整，叶轮与泵盖上的园盘之间的间隙由园盘和泵体之间的垫来调整，叶轮两端面与泵盖上园盘之间间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及其极限压力。真空泵的密封采用机械密封，机械密封安装在叶轮和泵体间。由机械密封定出叶轮与泵体之间的间隙。在真空泵盖上安装有园盘，园盘上设有吸、排气孔和柔性排气阀片，柔性阀片的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率、从而降低率消耗。四、水环式真空泵的产品说明：真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图所示。真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。52BV水环泵1.2BV2.3.4.5.6.7.五、2BV水环式真空泵的主要技术数据：Mbar(PaM3/minKWRpmL/mindB(AKg206033(33000.451.12880~26220206133(33000.871.52880~26522207033(33001.332.352880~2.56631207133(33001.833.852880~4.27242511033(33002.7541450~76378511133(33003.835.51450~8.568100512133(33004.687.51450~1069145513133(33006.6...
