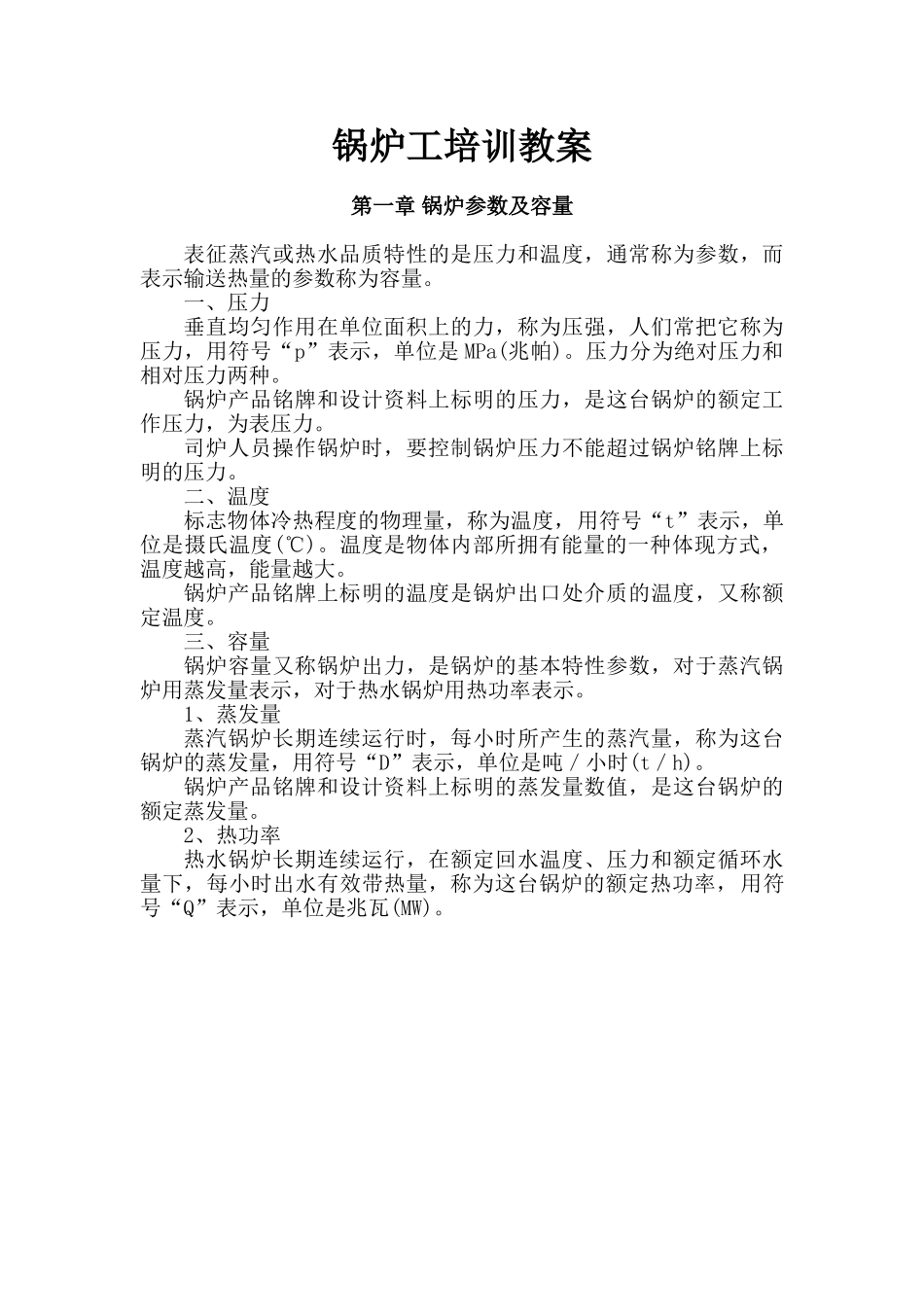

锅炉工培训教案第一章锅炉参数及容量表征蒸汽或热水品质特性的是压力和温度，通常称为参数，而表示输送热量的参数称为容量。一、压力垂直均匀作用在单位面积上的力，称为压强，人们常把它称为压力，用符号“p”表示，单位是MPa(兆帕)。压力分为绝对压力和相对压力两种。锅炉产品铭牌和设计资料上标明的压力，是这台锅炉的额定工作压力，为表压力。司炉人员操作锅炉时，要控制锅炉压力不能超过锅炉铭牌上标明的压力。二、温度标志物体冷热程度的物理量，称为温度，用符号“t”表示，单位是摄氏温度(℃)。温度是物体内部所拥有能量的一种体现方式，温度越高，能量越大。锅炉产品铭牌上标明的温度是锅炉出口处介质的温度，又称额定温度。三、容量锅炉容量又称锅炉出力，是锅炉的基本特性参数，对于蒸汽锅炉用蒸发量表示，对于热水锅炉用热功率表示。1、蒸发量蒸汽锅炉长期连续运行时，每小时所产生的蒸汽量，称为这台锅炉的蒸发量，用符号“D”表示，单位是吨／小时(t／h)。锅炉产品铭牌和设计资料上标明的蒸发量数值，是这台锅炉的额定蒸发量。2、热功率热水锅炉长期连续运行，在额定回水温度、压力和额定循环水量下，每小时出水有效带热量，称为这台锅炉的额定热功率，用符号“Q”表示，单位是兆瓦(MW)。第二章燃料及燃烧一、燃料的分类锅炉用的燃料按物理状态可分为三大类即：固体燃料：煤、木柴、稻壳、甘蔗渣等。液体燃料：轻（柴）油、重油、渣油等。气体燃料：天然气、煤气、液化石油气等。二、燃料的分析1、元素分析燃料含有碳、氢、硫、氧、氮等元素及其他杂质，包括水分和灰分。2、工业分析煤的工业分析项目有挥发分、固定碳、灰分和水分四项。3、发热量（Q）1千克煤或油完全燃烧时放出的热量，称为发热量，其单位为kJ/kg(千焦/千克)。燃料的发热量有高位发热量和低位发热量两种。4、燃气分析燃气的发热量有高位发热量和低位发热量两种，实用中一般都是指低位发热量。三、燃烧的基本条件燃烧的基本条件是可燃物质、空气（氧）和温度三者缺一不可。四、燃料的燃烧煤从进入炉膛到燃烧完毕，一般要经过加热干燥、逸出挥发分形成焦炭、挥发分着火燃烧、焦炭燃烧形成灰渣这四个阶段。第三章锅炉常用名词术语一、锅炉类型工业锅炉、水管锅炉、锅壳锅炉、立式锅炉、卧式锅炉、蒸汽锅炉、热水锅炉、自然循环锅炉、强制循环锅炉二、结构及原理1、负压燃烧2、微正压燃烧3、锅炉本体4、锅筒5、锅壳6、炉膛7、受热面8、辐射受热面9、对流受热面三、指标1、锅炉热效率锅炉输出的有效利用热量与同一时间内所输入的燃料热量的百分比。2、燃料消耗量单位时间内锅炉所消耗的燃料量。3、蒸汽品质表示蒸汽温度和蒸汽的纯洁程度。4、排污量锅炉排除的污水流量。5、烟气含尘量单位容积的烟气中所含飞灰量，一般用mg/m3表示。第四章锅炉构造及工作原理一、锅炉的构造1、炉由燃烧设备、炉墙、炉拱和钢架等部分组成。2、锅锅炉容纳水和蒸汽的受压部件，包括锅筒（汽包）或锅壳、水冷壁管、对流管束、烟管、下降管、集箱（联箱）、过热器、省煤器等受压部件。3、附件仪表有安全阀、压力表、水位表、温度仪表、超温报警器、流量仪表、排污装置、防爆门、常用阀门以及自动调节装置。4、附属设备附属设备是安装在锅炉本体之外的必备设备，它是供应燃料系统、通风系统、给水系统、除渣除尘脱硫系统等装置设备。二、锅炉工作原理锅炉运行时，燃料中的可燃物质在适当的温度下，与通风系统输送给炉膛内的空气混合燃烧，释放出热量，通过各受热面传递给锅水，水温不断升高，产生汽化，这时为饱和蒸汽，经过汽水分离进入主汽阀输出使用。如果对蒸汽品质要求较高，可将饱和蒸汽进入过热器中再进行加热成为过热蒸汽输出使用。对于热水锅炉，锅水温度始终在沸点温度以下，与用户的采暖供热网联通进行循环。第五章锅炉分类及水循环一、锅炉分类1、按用途分类工业锅炉、电站锅炉2、按锅炉本体结构型式分类锅壳锅炉（火管锅炉）、水管锅炉3、按锅壳位置分类立式锅炉、卧式锅炉4、按燃烧室布置分类内燃式锅炉、外燃式锅炉5、按使用燃料分类燃煤锅炉、燃油锅炉、燃气锅炉；此外还有电热锅炉6、按介质分类蒸汽锅炉、热水...
