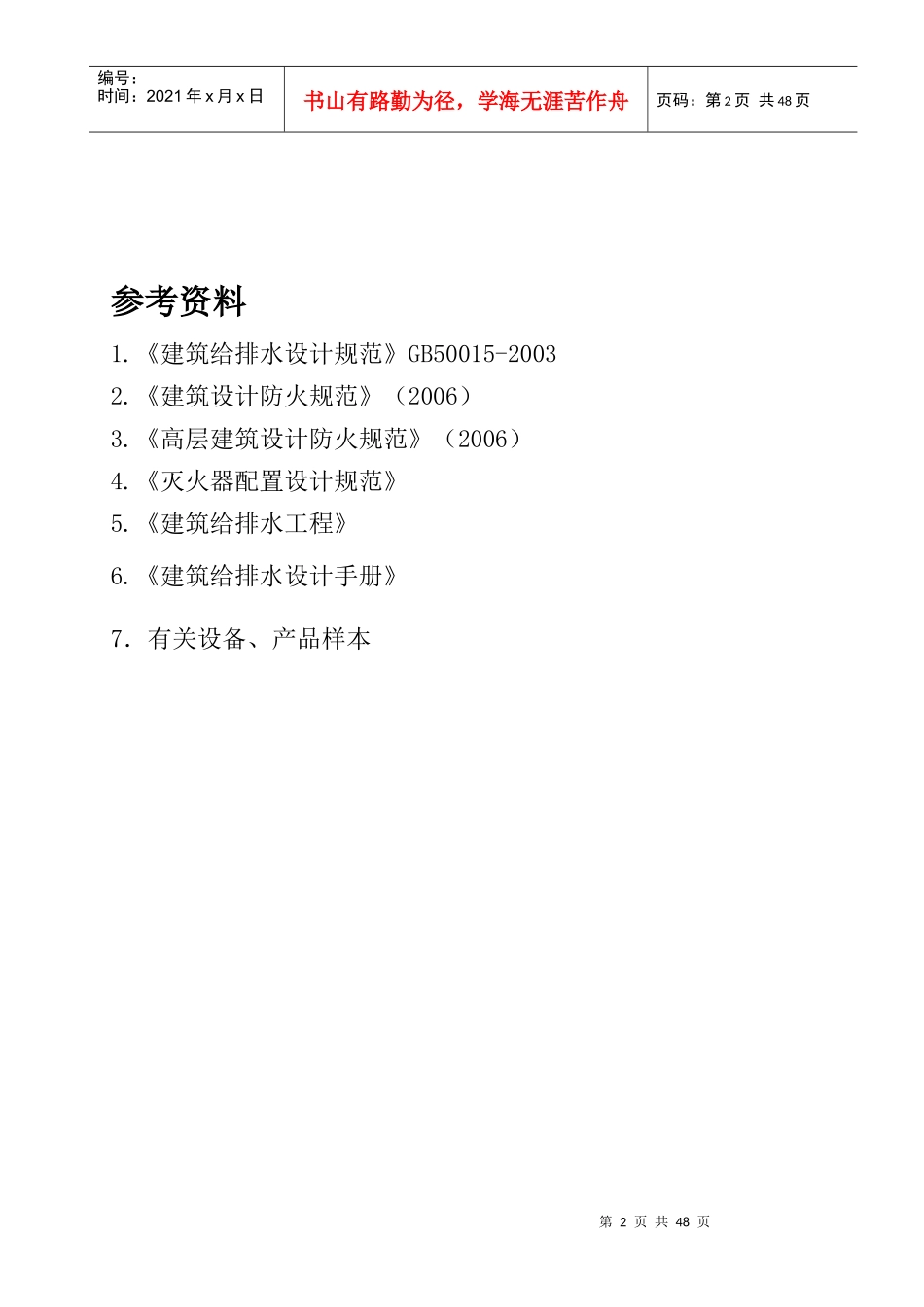

设计计算书建筑给排水及消防设计说明书组长：胥涛组员：李炼刘一男李亚军倪康陈麒聪黄耀阳承志成都航空职业技术学院第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页建筑给排水及消防——设计计算书目录参考资料.............................................................................................................................................1给水系统的设计与计算....................................................................................................................3建筑消防系统设计与计算...............................................................................................................14建筑排水系统设计与计算.................................................................................................................26设计图纸见附录第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页参考资料1.《建筑给排水设计规范》GB50015-20032.《建筑设计防火规范》（2006）3.《高层建筑设计防火规范》（2006）4.《灭火器配置设计规范》5.《建筑给排水工程》6.《建筑给排水设计手册》7．有关设备、产品样本第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页给水系统的设计与计算1.1建筑给水系统总用水量的计算1.1.1竖向分区竖向分区共分2个区：1～6层为低区，7～18层为高区。1.1.2用水量标准住宅:216户人数：800人，24h使用，用水量标准取10—2L/人，K=2.0；洗衣房：18×7.2=129.6m2厨房9×7.2=37.8m2套间15×7.2=108m2小间7.2×4.2=30.24m2K=2.5未预见水量按每日用水量的15%计算。生活用水量计算表项目用水类别水量标准L/人.用水单位/人最大时用水量Qd（m³/d）时变化系数K最大日用水量Qmax（m³/h）供水时间h生活用水洗衣房38625.742.04.29121—348厨房236145.22.024.224小间1185.62.50.5824小计176.5429.07未预见水量26.481.1总计203.0230.171.2贮水池容积计算第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页本设计高区为设水泵水箱的给水方式，因为市政给水管不允许水泵直接从管网抽水，故地下设有生活、消防共用贮水池。水池有效容积按下式计算：V=V调节＋V事故+V消防根据表1-1，该建筑最高日用水量为Qdmax=203.02m³/d，最高时用水量为Qhmax=30.17m³/h。1.2.1生活生产调节水量按建筑日用水量的12%计，V调节=12%×261.5≈31.38m31.2.2消防水量按满足火灾延续时间内消防用水量计算，根据《高层民用建筑设计防火规范》（GB50045-95）规定，室外消火栓用水量为30L/s，室内消火栓用水量为40.0L/s，火灾延续时间Tx=3h，自喷用水量为30L/s，火灾延续时间Tx=1h。则消防贮备水量为1.2.3事故用水量考虑市政给水管事故时当地维修时间，事故贮备水量取2h的1～16层的最高时生活用水量，则有V事故=2Qhmax=2×30.17≈60.34m3贮水池进水管选DN100的给水钢管，管道流速取1.0m/s，进水流量为Q=14πD2v=14π×0.12×1.0×103≈7.85L/s≈28.26m3/h贮水池消防补水量按3h计，则V2=28.26×3=84.78m3∴贮水池的有效容积为：设V=672m3贮水池1座，水池尺寸为16000mm×14000mm×3000mm，水池顶部标高为-1.00m，水位标高为-1.30m，池底标高为-4.30m，最低水位标高为-4.3+0.5=-3.8m，生活水位标高为-4.3+2.42+0.5=-1.38m，消防水位标高为-4.3+2.15+0.5=-1.85m。1.2屋顶水箱容积计算第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页1.3屋顶生活给水箱布置平面图7-18层之生活用水由水箱供水。故在高、低区立管设连通管，并在管上设置一个电动阀和减压阀，平时电动阀关闭，当市政给水事故停水时，打开电动阀向低区供水。所以水箱容积应按供1-16层全部用水确定。水箱容积为生活生产调节容积（按最高日用水量的5%计）与消防贮水容积（按一类建筑消防贮水量18m3计）之和。查标准图集S1（上）选择...
