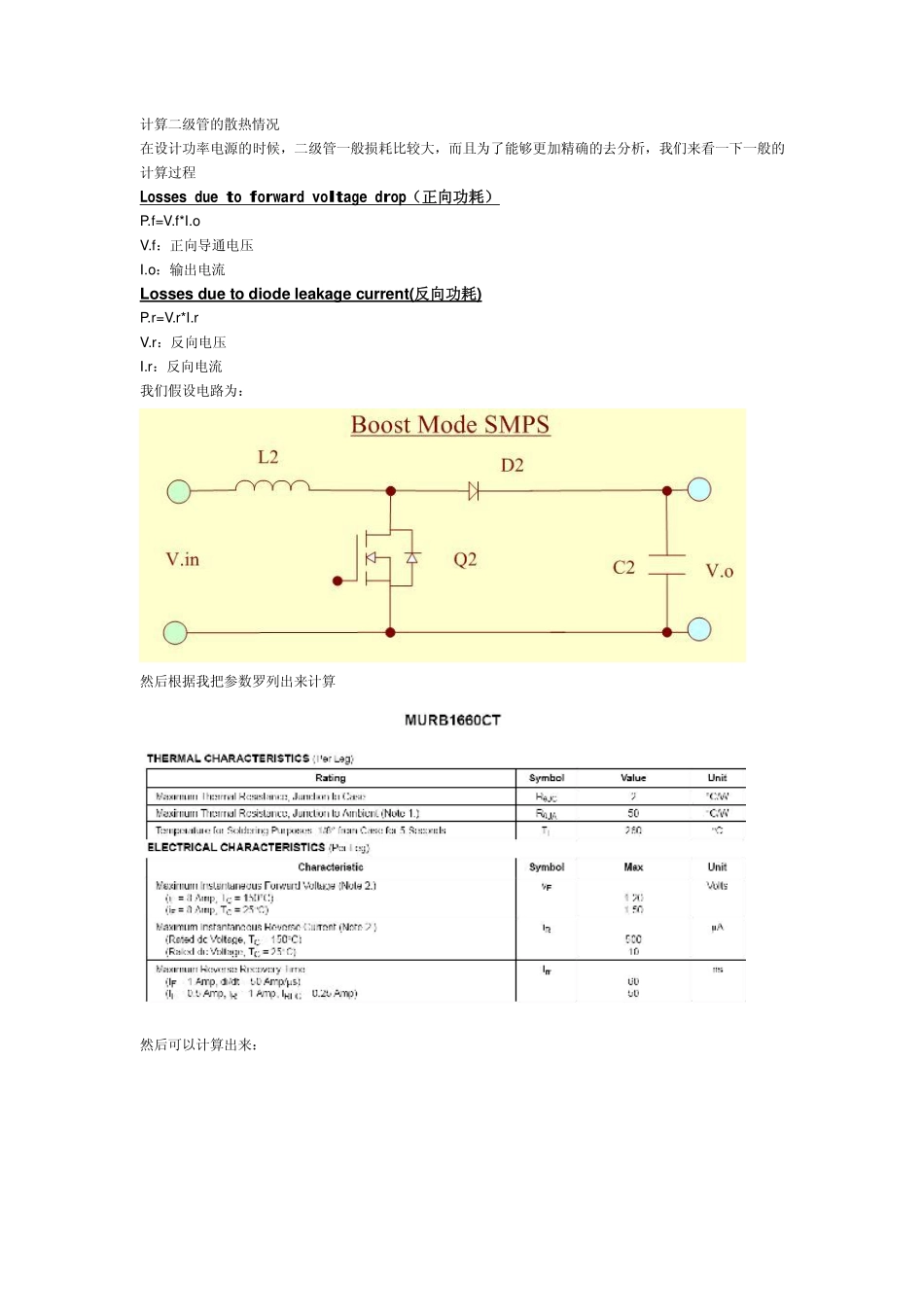

精确计算二极管发热和温度(Diode Derated Issue)_第1页
1/6

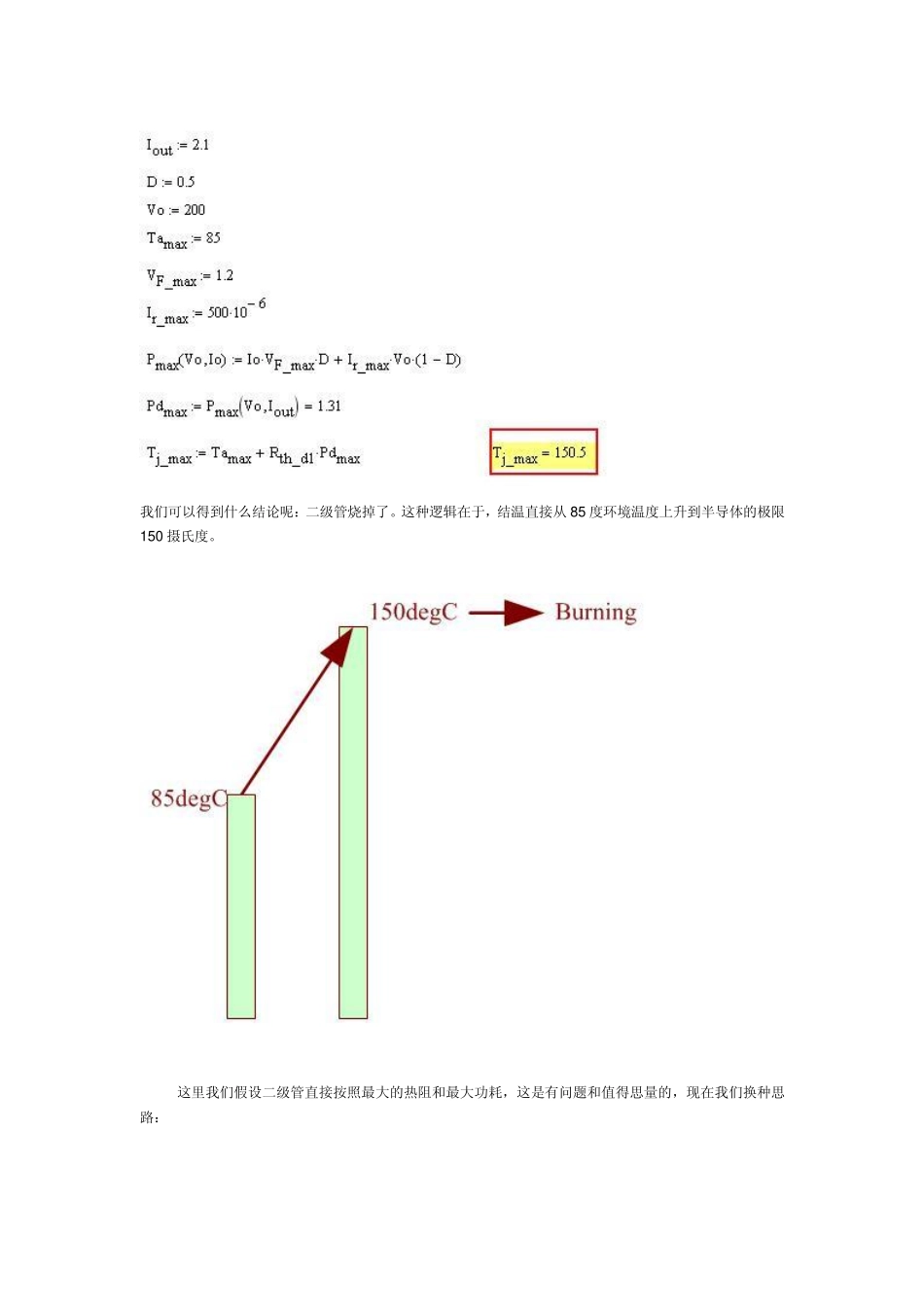

精确计算二极管发热和温度(Diode Derated Issue)_第2页
2/6

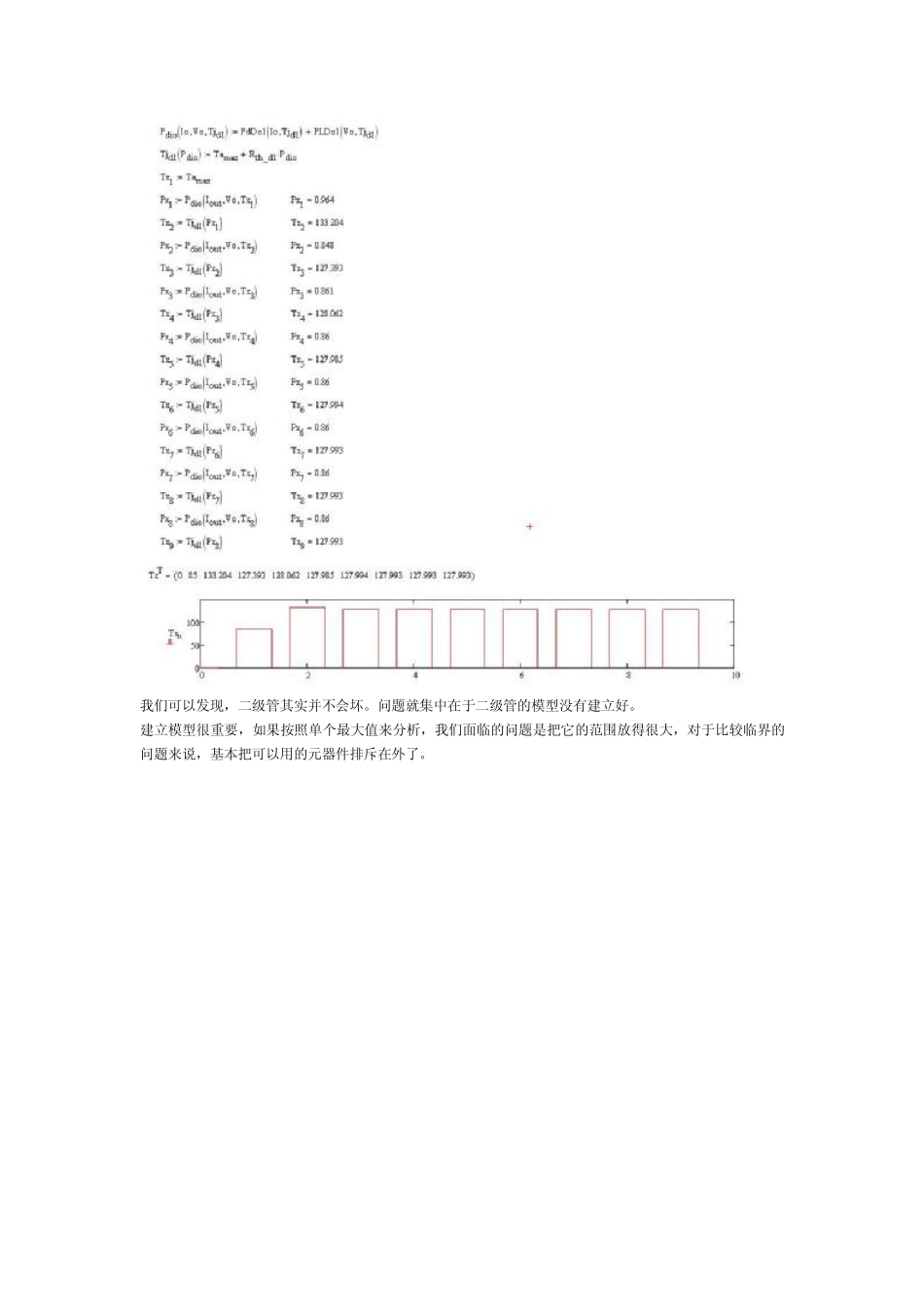

精确计算二极管发热和温度(Diode Derated Issue)_第3页
3/6
计算二级管的散热情况在设计功率电源的时候,二级管一般损耗比较大,而且为了能够更加精确的去分析,我们来看一下一般的计算过程Lossesduetoforwardvoltagedrop(正向功耗)P.f=V.f*I.oV.f:正向导通电压I.o:输出电流Lossesduetodiodeleakagecurrent(反向功耗)P.r=V.r*I.rV.r:反向电压I.r:反向电流我们假设电路为:然后根据我把参数罗列出来计算然后可以计算出来:我们可以得到什么结论呢:二级管烧掉了。这种逻辑在于,结温直接从85度环境温度上升到半导体的极限150摄氏度。这里我们假设二级管直接按照最大的热阻和最大功耗,这是有问题和值得思量的,现在我们换种思路:我们可以发现,二级管其实并不会坏。问题就集中在于二级管的模型没有建立好。建立模型很重要,如果按照单个最大值来分析,我们面临的问题是把它的范围放得很大,对于比较临界的问题来说,基本把可以用的元器件排斥在外了。因此我们需要仔细建立模型,正向电压的过程如下:蓝色为从图中抓取的数据,红色为我们知道的PN结模型,下面一个红色的为曲线拟合过程:结果如下:反向电流也是同样地:这些做完以后我们可以很精确的知道,温度,电压这些对于管子的实际影响了
