高压注水封隔器简介VIP免费

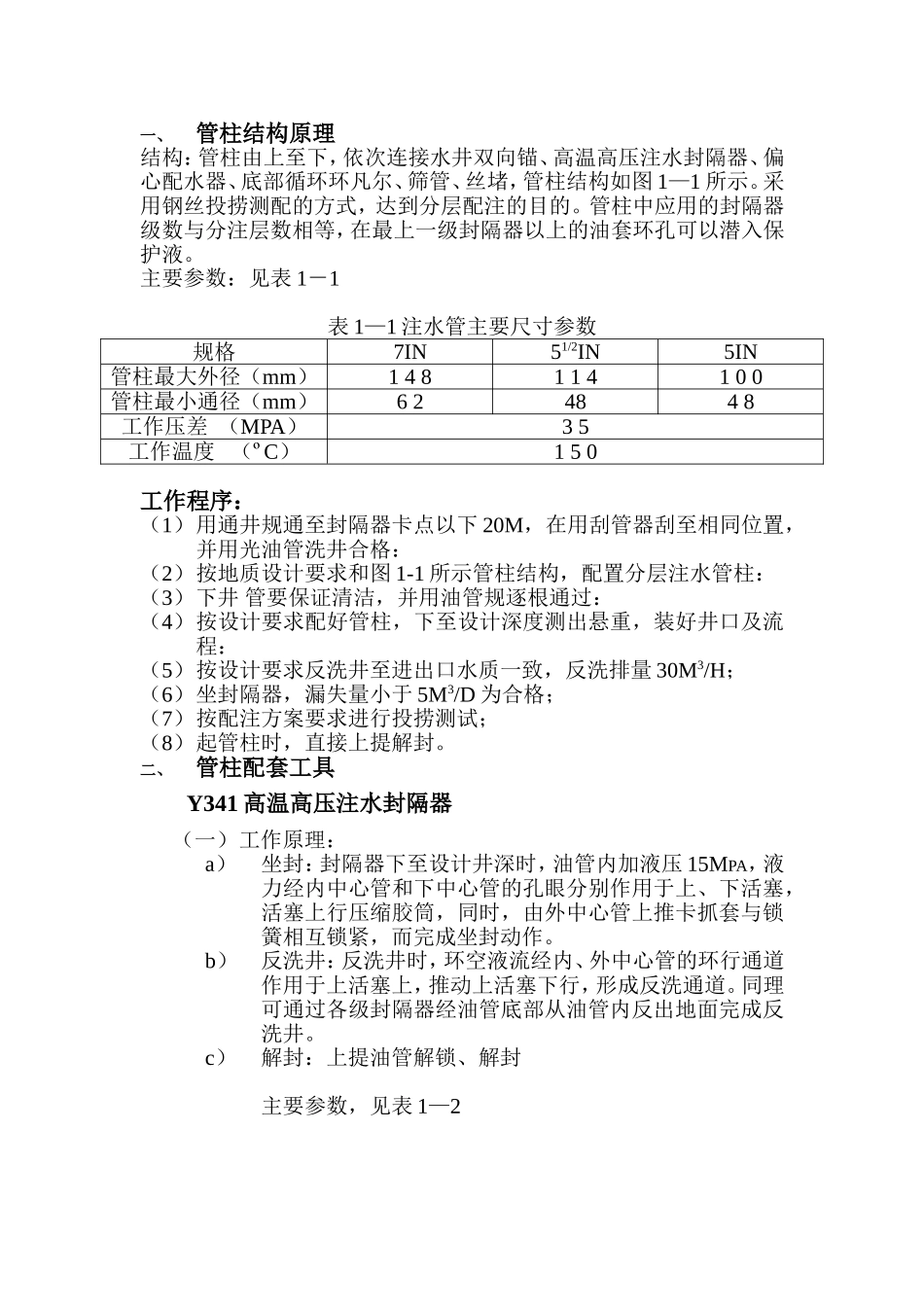

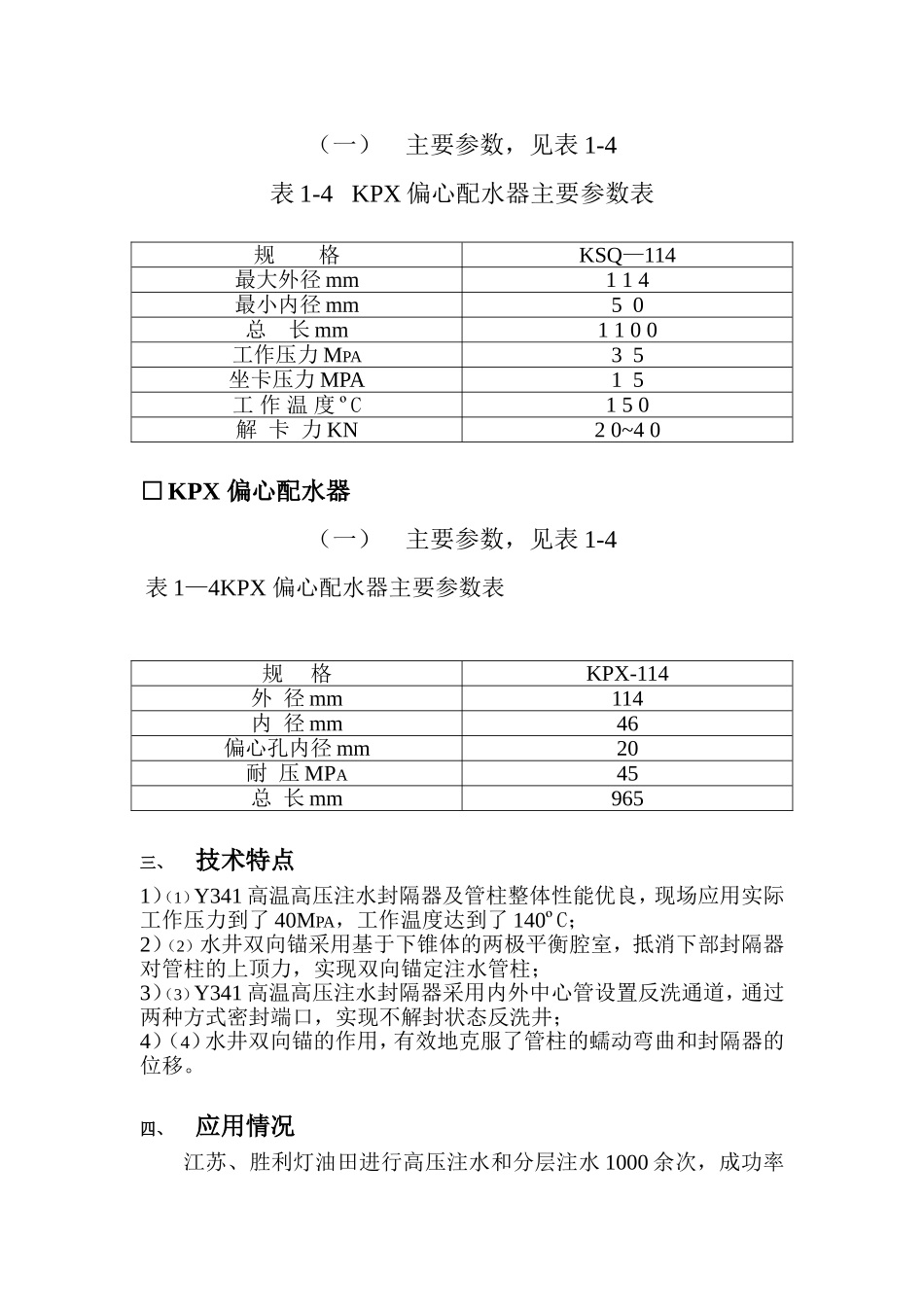

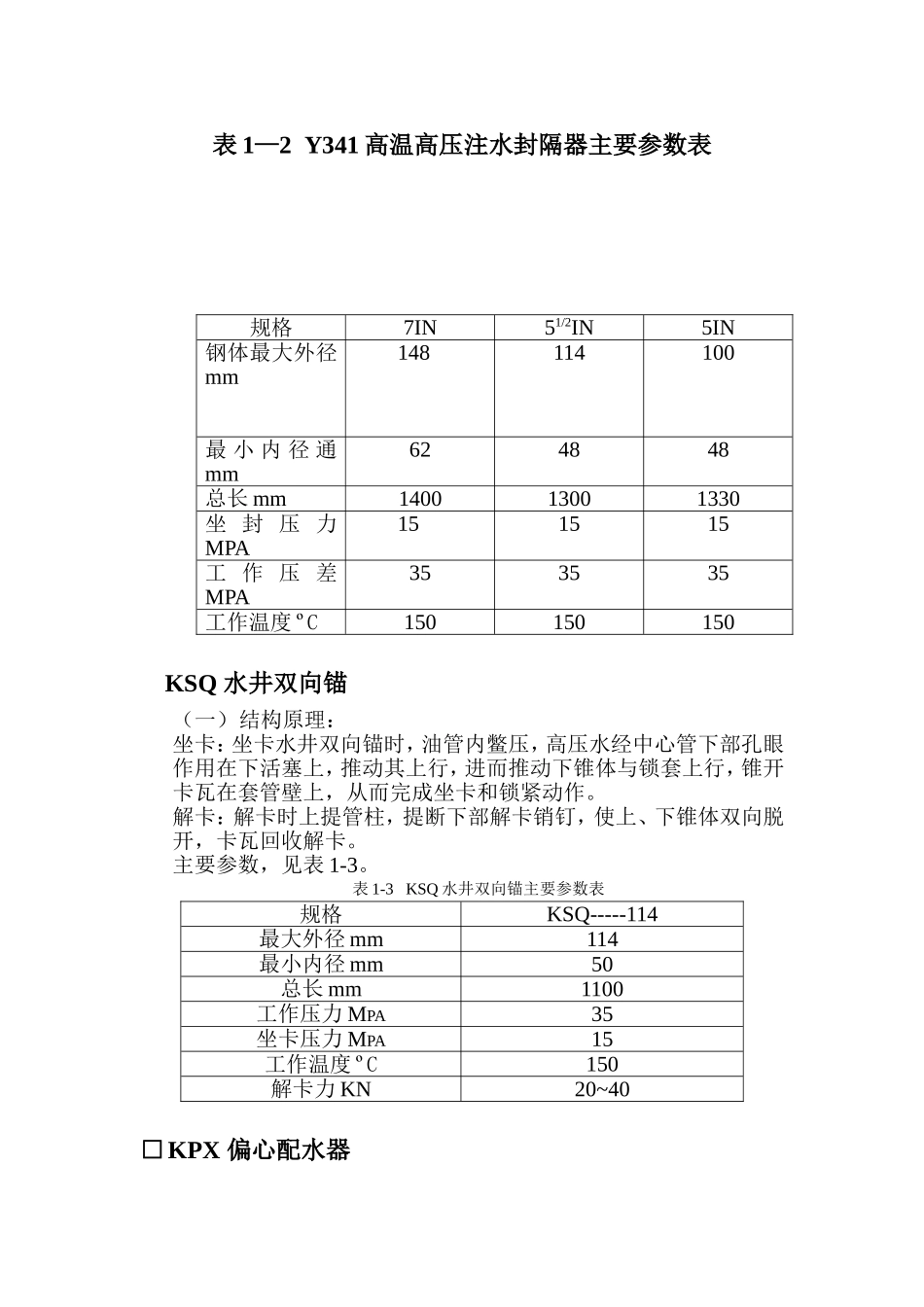

一、管柱结构原理结构：管柱由上至下，依次连接水井双向锚、高温高压注水封隔器、偏心配水器、底部循环环凡尔、筛管、丝堵，管柱结构如图1—1所示。采用钢丝投捞测配的方式，达到分层配注的目的。管柱中应用的封隔器级数与分注层数相等，在最上一级封隔器以上的油套环孔可以潜入保护液。主要参数：见表1－1表1—1注水管主要尺寸参数规格7IN51/2IN5IN管柱最大外径（mm）148114100管柱最小通径（mm）624848工作压差（MPA）35工作温度（ºC）150工作程序：（1）用通井规通至封隔器卡点以下20M，在用刮管器刮至相同位置，并用光油管洗井合格：（2）按地质设计要求和图1-1所示管柱结构，配置分层注水管柱：（3）下井管要保证清洁，并用油管规逐根通过：（4）按设计要求配好管柱，下至设计深度测出悬重，装好井口及流程：（5）按设计要求反洗井至进出口水质一致，反洗排量30M3/H；（6）坐封隔器，漏失量小于5M3/D为合格；（7）按配注方案要求进行投捞测试；（8）起管柱时，直接上提解封。二、管柱配套工具Y341高温高压注水封隔器（一）工作原理：a）坐封：封隔器下至设计井深时，油管内加液压15MPA，液力经内中心管和下中心管的孔眼分别作用于上、下活塞，活塞上行压缩胶筒，同时，由外中心管上推卡抓套与锁簧相互锁紧，而完成坐封动作。b）反洗井：反洗井时，环空液流经内、外中心管的环行通道作用于上活塞上，推动上活塞下行，形成反洗通道。同理可通过各级封隔器经油管底部从油管内反出地面完成反洗井。c）解封：上提油管解锁、解封主要参数，见表1—2表1—2Y341高温高压注水封隔器主要参数表规格7IN51/2IN5IN钢体最大外径mm148114100最小内径通mm624848总长mm140013001330坐封压力MPA151515工作压差MPA353535工作温度ºC150150150KSQ水井双向锚（一）结构原理：坐卡：坐卡水井双向锚时，油管内鳖压，高压水经中心管下部孔眼作用在下活塞上，推动其上行，进而推动下锥体与锁套上行，锥开卡瓦在套管壁上，从而完成坐卡和锁紧动作。解卡：解卡时上提管柱，提断下部解卡销钉，使上、下锥体双向脱开，卡瓦回收解卡。主要参数，见表1-3。表1-3KSQ水井双向锚主要参数表规格KSQ-----114最大外径mm114最小内径mm50总长mm1100工作压力MPA35坐卡压力MPA15工作温度ºC150解卡力KN20~40□KPX偏心配水器（一）主要参数，见表1-4表1-4KPX偏心配水器主要参数表规格KSQ—114最大外径mm114最小内径mm50总长mm1100工作压力MPA35坐卡压力MPA15工作温度ºC150解卡力KN20~40□KPX偏心配水器（一）主要参数，见表1-4表1—4KPX偏心配水器主要参数表规格KPX-114外径mm114内径mm46偏心孔内径mm20耐压MPA45总长mm965三、技术特点1）（1）Y341高温高压注水封隔器及管柱整体性能优良，现场应用实际工作压力到了40MPA，工作温度达到了140ºC；2）（2）水井双向锚采用基于下锥体的两极平衡腔室，抵消下部封隔器对管柱的上顶力，实现双向锚定注水管柱；3）（3）Y341高温高压注水封隔器采用内外中心管设置反洗通道，通过两种方式密封端口，实现不解封状态反洗井；4）（4）水井双向锚的作用，有效地克服了管柱的蠕动弯曲和封隔器的位移。四、应用情况江苏、胜利灯油田进行高压注水和分层注水1000余次，成功率100%。封隔器保持正常状况的有效工作压力达到了40MPA、工作温度最高达到了140ºC，可适用于内径118~124mm的51/2IN套管井、内径152~160mm7IN套管井、内径108mm的5IN套管井。
