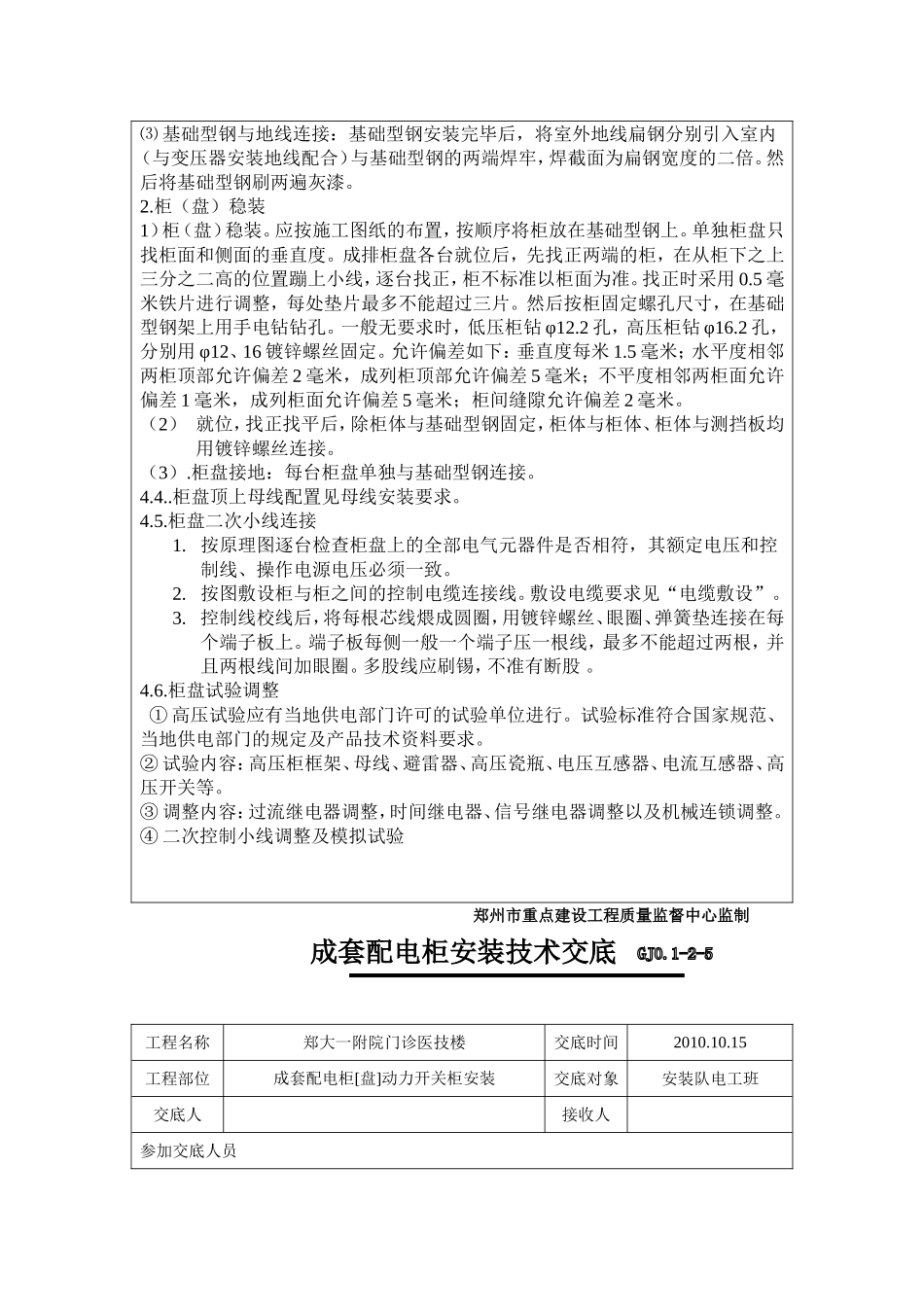

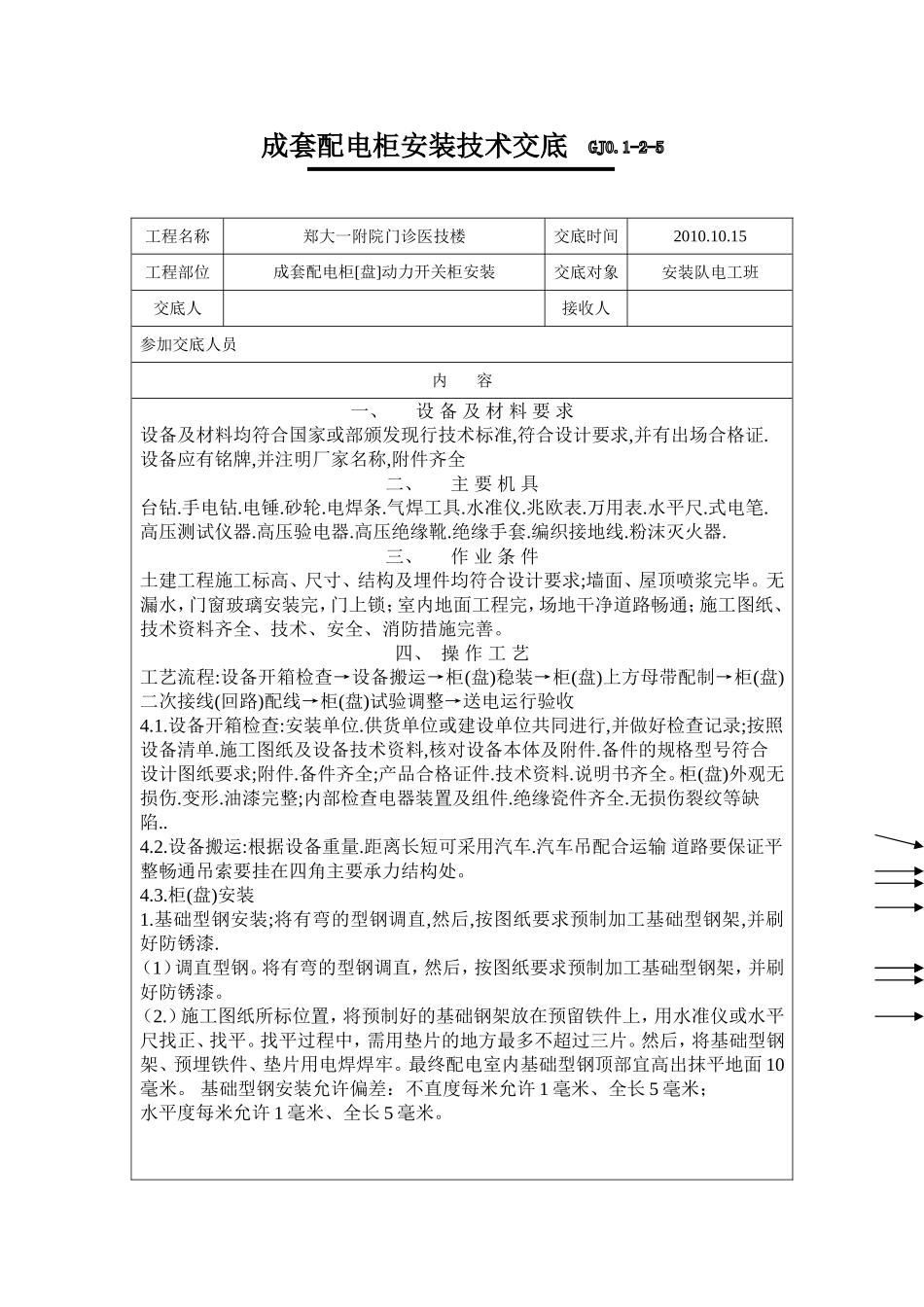

成套配电柜安装技术交底工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜[盘]动力开关柜安装交底对象安装队电工班交底人接收人参加交底人员内容一、设备及材料要求设备及材料均符合国家或部颁发现行技术标准,符合设计要求,并有出场合格证.设备应有铭牌,并注明厂家名称,附件齐全二、主要机具台钻.手电钻.电锤.砂轮.电焊条.气焊工具.水准仪.兆欧表.万用表.水平尺.式电笔.高压测试仪器.高压验电器.高压绝缘靴.绝缘手套.编织接地线.粉沫灭火器.三、作业条件土建工程施工标高、尺寸、结构及埋件均符合设计要求;墙面、屋顶喷浆完毕。无漏水，门窗玻璃安装完，门上锁；室内地面工程完，场地干净道路畅通；施工图纸、技术资料齐全、技术、安全、消防措施完善。四、操作工艺工艺流程:设备开箱检查→设备搬运→柜(盘)稳装→柜(盘)上方母带配制→柜(盘)二次接线(回路)配线→柜(盘)试验调整→送电运行验收4.1.设备开箱检查:安装单位.供货单位或建设单位共同进行,并做好检查记录;按照设备清单.施工图纸及设备技术资料,核对设备本体及附件.备件的规格型号符合设计图纸要求;附件.备件齐全;产品合格证件.技术资料.说明书齐全。柜(盘)外观无损伤.变形.油漆完整;内部检查电器装置及组件.绝缘瓷件齐全.无损伤裂纹等缺陷..4.2.设备搬运:根据设备重量.距离长短可采用汽车.汽车吊配合运输道路要保证平整畅通吊索要挂在四角主要承力结构处。4.3.柜(盘)安装1.基础型钢安装;将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆.（1）调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。（2.）施工图纸所标位置，将预制好的基础钢架放在预留铁件上，用水准仪或水平尺找正、找平。找平过程中，需用垫片的地方最多不超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终配电室内基础型钢顶部宜高出抹平地面10毫米。基础型钢安装允许偏差：不直度每米允许1毫米、全长5毫米；水平度每米允许1毫米、全长5毫米。郑州市重点建设工程质量监督中心监制成套配电柜安装技术交底工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜[盘]动力开关柜安装交底对象安装队电工班交底人接收人参加交底人员内容⑶基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊截面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。2.柜（盘）稳装1）柜（盘）稳装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜盘只找柜面和侧面的垂直度。成排柜盘各台就位后，先找正两端的柜，在从柜下之上三分之二高的位置蹦上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5毫米铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用φ12、16镀锌螺丝固定。允许偏差如下：垂直度每米1.5毫米；水平度相邻两柜顶部允许偏差2毫米，成列柜顶部允许偏差5毫米；不平度相邻两柜面允许偏差1毫米，成列柜面允许偏差5毫米；柜间缝隙允许偏差2毫米。（2）就位，找正找平后，除柜体与基础型钢固定，柜体与柜体、柜体与测挡板均用镀锌螺丝连接。（3）.柜盘接地：每台柜盘单独与基础型钢连接。4.4..柜盘顶上母线配置见母线安装要求。4.5.柜盘二次小线连接1.按原理图逐台检查柜盘上的全部电气元器件是否相符，其额定电压和控制线、操作电源电压必须一致。2.按图敷设柜与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”。3.控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应刷锡，不准有断股。4.6.柜盘试验调整①高压试验应有当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。②试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。③调整内容：过流继电器调整，时间继电器、信号继电器调整以...
