样品状态描述一览表VIP专享VIP免费

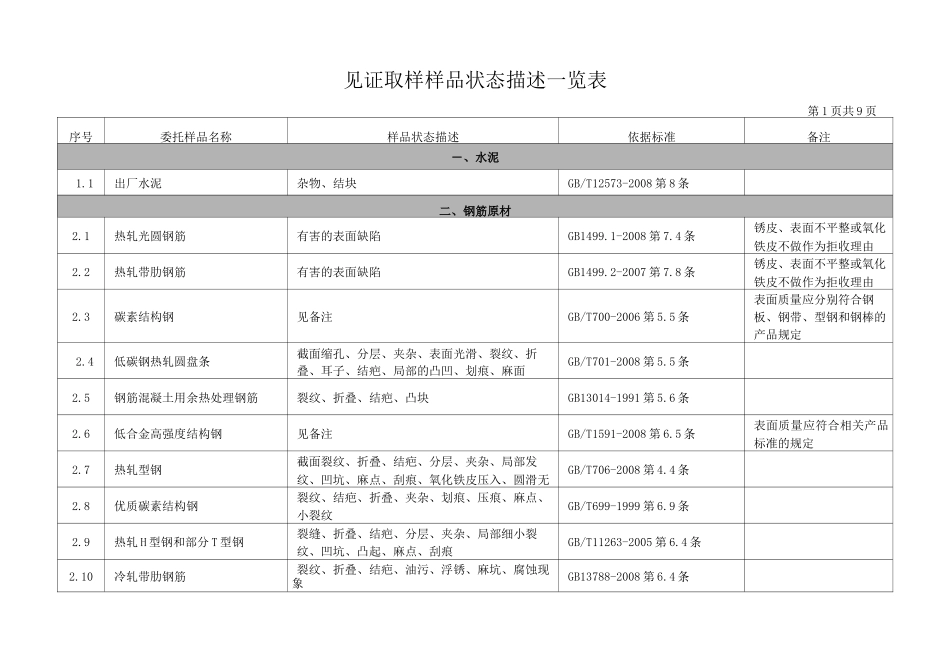

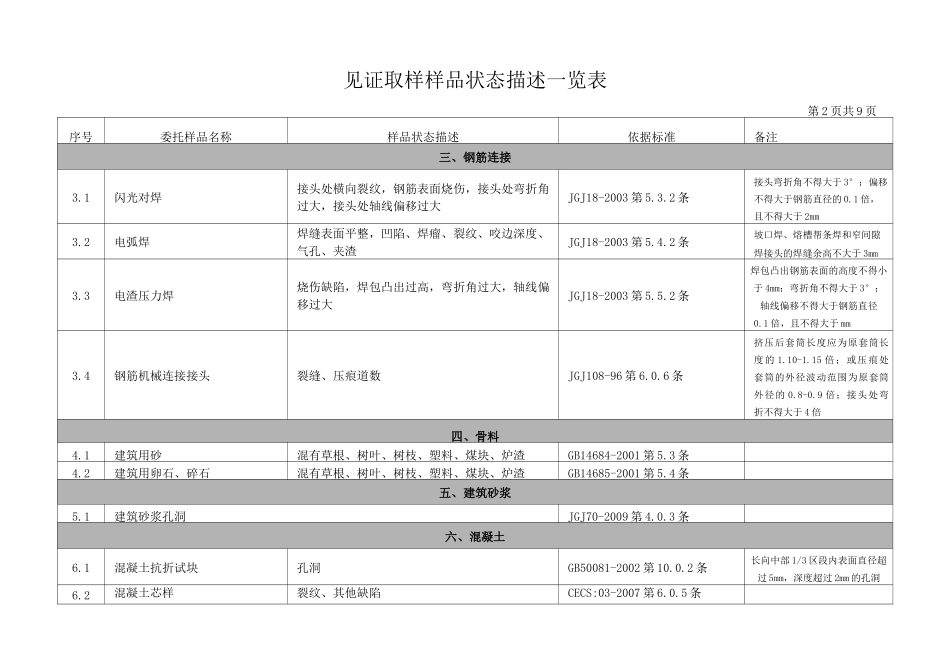

见证取样样品状态描述一览表第1页共9页序号委托样品名称样品状态描述依据标准备注―、水泥1.1出厂水泥杂物、结块GB/T12573-2008第8条二、钢筋原材2.1热轧光圆钢筋有害的表面缺陷GB1499.1-2008第7.4条锈皮、表面不平整或氧化铁皮不做作为拒收理由2.2热轧带肋钢筋有害的表面缺陷GB1499.2-2007第7.8条锈皮、表面不平整或氧化铁皮不做作为拒收理由2.3碳素结构钢见备注GB/T700-2006第5.5条表面质量应分别符合钢板、钢带、型钢和钢棒的产品规定2.4低碳钢热轧圆盘条截面缩孔、分层、夹杂、表面光滑、裂纹、折叠、耳子、结疤、局部的凸凹、划痕、麻面GB/T701-2008第5.5条2.5钢筋混凝土用余热处理钢筋裂纹、折叠、结疤、凸块GB13014-1991第5.6条2.6低合金高强度结构钢见备注GB/T1591-2008第6.5条表面质量应符合相关产品标准的规定2.7热轧型钢截面裂纹、折叠、结疤、分层、夹杂、局部发纹、凹坑、麻点、刮痕、氧化铁皮压入、圆滑无GB/T706-2008第4.4条2.8优质碳素结构钢裂纹、结疤、折叠、夹杂、划痕、压痕、麻点、小裂纹GB/T699-1999第6.9条2.9热轧H型钢和部分T型钢裂缝、折叠、结疤、分层、夹杂、局部细小裂纹、凹坑、凸起、麻点、刮痕GB/T11263-2005第6.4条2.10冷轧带肋钢筋裂纹、折叠、结疤、油污、浮锈、麻坑、腐蚀现象GB13788-2008第6.4条见证取样样品状态描述一览表第2页共9页序号委托样品名称样品状态描述依据标准备注三、钢筋连接3.1闪光对焊接头处横向裂纹，钢筋表面烧伤，接头处弯折角过大，接头处轴线偏移过大JGJ18-2003第5.3.2条接头弯折角不得大于3°；偏移不得大于钢筋直径的0.1倍，且不得大于2mm3.2电弧焊焊缝表面平整，凹陷、焊瘤、裂纹、咬边深度、气孔、夹渣JGJ18-2003第5.4.2条坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不大于3mm3.3电渣压力焊烧伤缺陷，焊包凸出过高，弯折角过大，轴线偏移过大JGJ18-2003第5.5.2条焊包凸出钢筋表面的高度不得小于4mm；弯折角不得大于3°；轴线偏移不得大于钢筋直径0.1倍，且不得大于mm3.4钢筋机械连接接头裂缝、压痕道数JGJ108-96第6.0.6条挤压后套筒长度应为原套筒长度的1.10-1.15倍；或压痕处套筒的外径波动范围为原套筒外径的0.8-0.9倍；接头处弯折不得大于4倍四、骨料4.1建筑用砂混有草根、树叶、树枝、塑料、煤块、炉渣GB14684-2001第5.3条4.2建筑用卵石、碎石混有草根、树叶、树枝、塑料、煤块、炉渣GB14685-2001第5.4条五、建筑砂浆5.1建筑砂浆孔洞JGJ70-2009第4.0.3条六、混凝土6.1混凝土抗折试块孔洞GB50081-2002第10.0.2条长向中部1/3区段内表面直径超过5mm，深度超过2mm的孔洞6.2混凝土芯样裂纹、其他缺陷CECS:03-2007第6.0.5条见证取样样品状态描述一览表第3页共9页序号委托样品名称样品状态描述依据标准备注6.3混凝土立方体抗压试块混凝土抗冻试块混凝土抗渗试块蜂窝：混凝土表面缺少水泥砂浆而形成石子外露孔洞：混凝土中孔穴深度和长度均超过保护层厚夹渣：混凝土中夹有杂物且深度超过保护层厚度疏松：混凝土中局部不密实裂缝：缝隙从混凝土表面延伸至混凝土内部外形缺陷：缺棱掉角、棱角不直、翘曲不平、飞边凸肋等外表缺陷：构件表面麻面、掉皮、起砂、沾污等GB50204-2002表8.1.1七、土工3.1回填土层次、气味、颜色、夹杂物、裂缝、均匀性GB/T50123-1999第3.1.5条3.2土壤击实层次、气味、颜色、夹杂物、裂缝、均匀性GB/T50123-1999第3.1.5条3.3级配砂石层次、气味、颜色、夹杂物、裂缝、均匀性GB/T50123-1999第3.1.5条八、墙体材料&1烧结普通砖两条面高度差、弯曲、杂质、缺棱掉角、裂纹、完整面、色差GB5101-2003第5.2条为装饰而施加的色差，凹凸纹、拉毛、压花等不算作缺陷&2烧结多孔砖裂纹、缺棱掉角、完整面、色差、条顶面上的水平裂纹、杂质在砖面上造成的凸出高度GB13544-2000第5.2条为装饰而施加的色差，凹凸纹、拉毛、压花等不算作缺陷&3烧结空心砖和空心砌块弯曲、缺棱掉角、垂直度差、裂纹、肋、壁内残缺、完整面。GB13545-2003第5.2条&4粉煤灰砖对应咼度差、缺棱掉角的最小破坏尺寸、裂纹长度、层裂、色差、完整面JC239-2001第5.1、5.2条&5烝压灰砂砖缺棱掉角、裂纹、色差GB11945-1999第5.4、6.2条见证...
