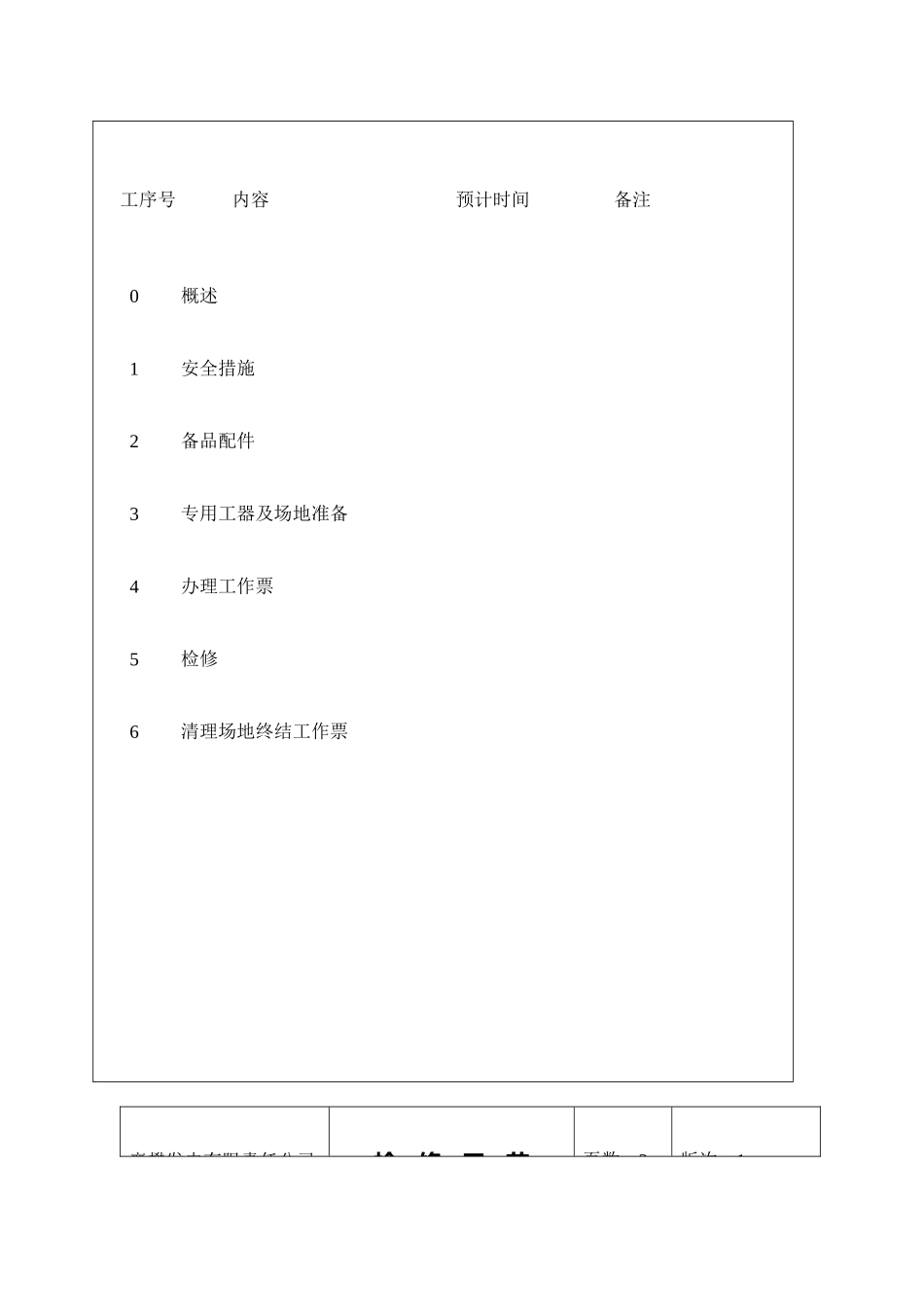

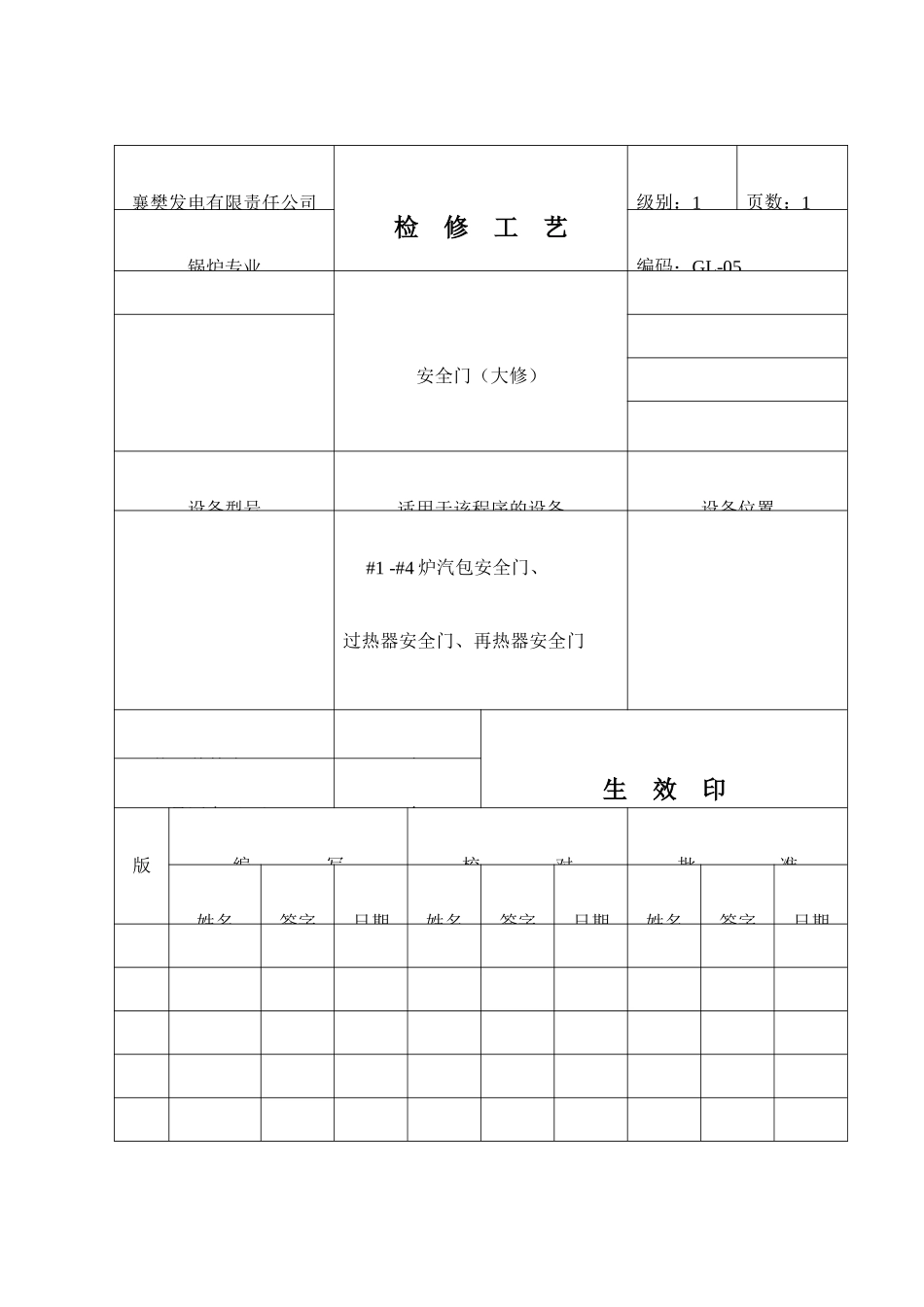

襄樊发电有限责任公司检修工艺级别：1页数：1锅炉专业编码：GL-05人员组成安全门（大修）预计工时工作票号设备型号适用于该程序的设备设备位置#1-#4炉汽包安全门、过热器安全门、再热器安全门停工待检点（H）1个生效印见证点（W）1个版次编写校对批准姓名签字日期姓名签字日期姓名签字日期磁盘号按规定分发襄樊发电有限责任公司检修工艺页数：2版次：1锅炉专业安全门编号：GL-05工序号内容预计时间备注0概述1安全措施2备品配件3专用工器及场地准备4办理工作票5检修6清理场地终结工作票襄樊发电有限责任公司检修工艺页数：3版次：1锅炉专业安全门编号：GL-05工序0概述口安全门检修项目为安全阀解体，各部分组件的清理检查，密封面的研磨、安全门装复、安全门的整定。口安全门装复之前要经三级验收其阀瓣与阀座结合情况。工序1安全措施口严格执行《电业安全工作规程》口与安全阀联接的容器内无压力，无余汽存水。工序2备品备件口阀瓣口螺栓口螺母口阀杆工序3专用器工具及场地准备3.1专用工器具襄樊发电有限责任公司检修工艺页数：4版次：1锅炉专业安全门编号：GL-05工序4办理工作票口检查验证工作票工序5安全门检修5.1安全门解体口清扫安全门外部灰尘，对阀体与阀盖作好相对位置记号，便于回装。口拆下上、下调节环的固定螺丝，将喷嘴环向逆时针转直到与阀瓣支架相接触。记录下旋转的槽数，这个位置从它的接触处起，定为负的（-）向下槽数。调节环向逆时针转直到它接触到阀瓣支架，记录下旋转的槽数，这个位置从它的接触处起，定为（+）向上槽数。口拆卸阀帽，扳手，叉杆口测量并记录弹簧调节螺栓的初始位置。口旋松弹簧调节螺丝、螺母、解除弹簧紧力。口松开拆下阀盖与阀体的联接螺栓。口用手动葫芦将阀盖、弹簧组件垂直向上吊起超出阀杆，放置好，注意在提升襄樊发电有限责任公司检修工艺页数：5版次：1锅炉专业安全门编号：GL-05口卸下阀瓣，上调节环、导向套、阀杆部件放在干净的布上。5.2安全阀各部分组件的清理检查口检查阀瓣损伤情况，当阀瓣密封面上出现0.5mm以上的划痕，点蚀、磨损须更换阀瓣，当阀瓣密封面上出现裂纹也应更换阀瓣。口检查阀座损伤情况，当阀座密封面出现0.5mm以上的凹坑、划痕，以至不能通过研磨加工出一个完整的密封面时，应更换阀体，当阀座密封面上出现裂纹进也应进行更换阀体。口检查弹簧是否有裂纹及塑性变形，若有裂纹或变形应进行更换弹簧。口检查阀杆是否弯曲，阀杆上的丝扣是否完整，阀杆光滑部分是否光滑、无麻点、伤痕、阀杆弯曲度≤1/1000，椭圆度≤2/1000，丝扣应完整，超过标准应进行更换阀杆。口清理检查阀杆与轴套密封面之间有无毛刺、锈蚀磨损等缺陷，若有毛刺应修复，若锈蚀磨损影响密封时应更换有缺陷的部件。襄樊发电有限责任公司检修工艺页数：6版次：1见证点-1锅炉专业安全门编号：GL-05口需要进行大量研磨时，应在研磨垫块上撒一簿层中等磨砂研磨。口随后换一研磨块用细磨砂研磨。口再换一块研磨块用精细磨砂研磨，得到一个光滑的表面。口最后进行精密研磨，用CROSBY提供的磨砂PDH-27（或丙酮）配合进行。口a.PDH-27或丙酮清洗研磨垫块。口b.环绕研磨垫块表面每隔半寸至一英寸的间距放一点PDH26研砂（每个垫块不少于4点），然后在每一点磨砂上加一滴溶剂PDH-27。口c.将研磨块正对着阀座或阀瓣轻微下压来进行研磨，当研磨块移动困难，则取下研磨块加几滴PDH-27后重新研磨，但不加向下的压力。口d.大约一分钟后，移开研磨块及被磨面，并用一块清洁干燥柔软的布擦净。口e.检查被磨表面是否合格，不合格时重复上述步骤。阀瓣与阀座着色检查结合情况：在阀瓣、阀座结合面上划数条钢笔线，用旋转法检查，结条磨断即可。停工待检点-1襄樊发电有限责任公司检修工艺页数：7版次：1锅炉专业安全门编号：GL-05口旋紧弹簧调节螺丝和锁紧螺母，注意旋入的位置与拆下之前的初始位置相同。口安装板手，叉杆及阀帽。口调整上调节环与下调节环的位置，注意按拆之前记录的槽数复原、锁紧固定螺丝。口清理检查现场。口安全门的整定。口锅炉点火后，机组并网前进行再热蒸汽系统安全门整定（实跳）汽包压力升至额定压力的70%时进行汽包及过热蒸汽安全阀...
