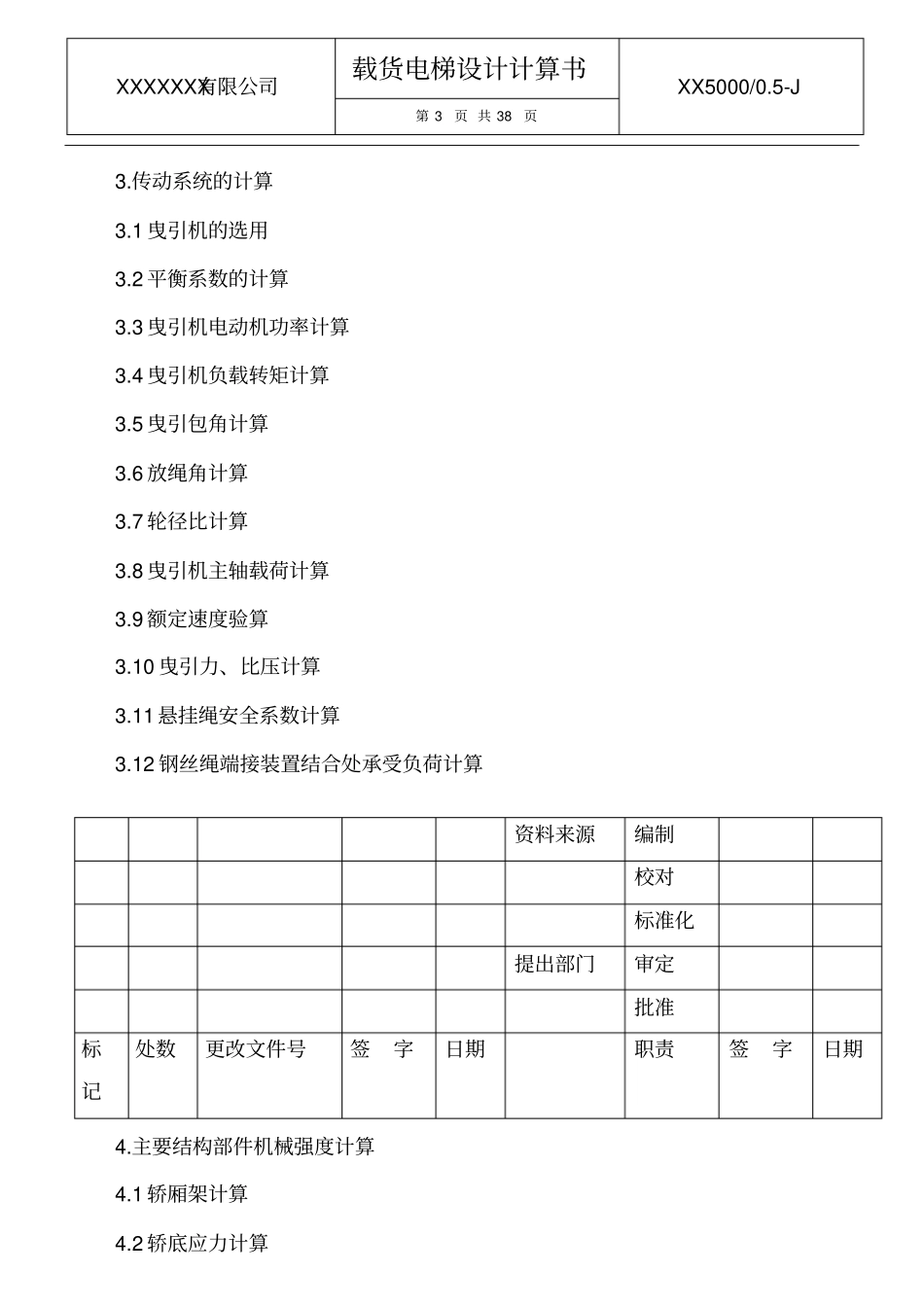

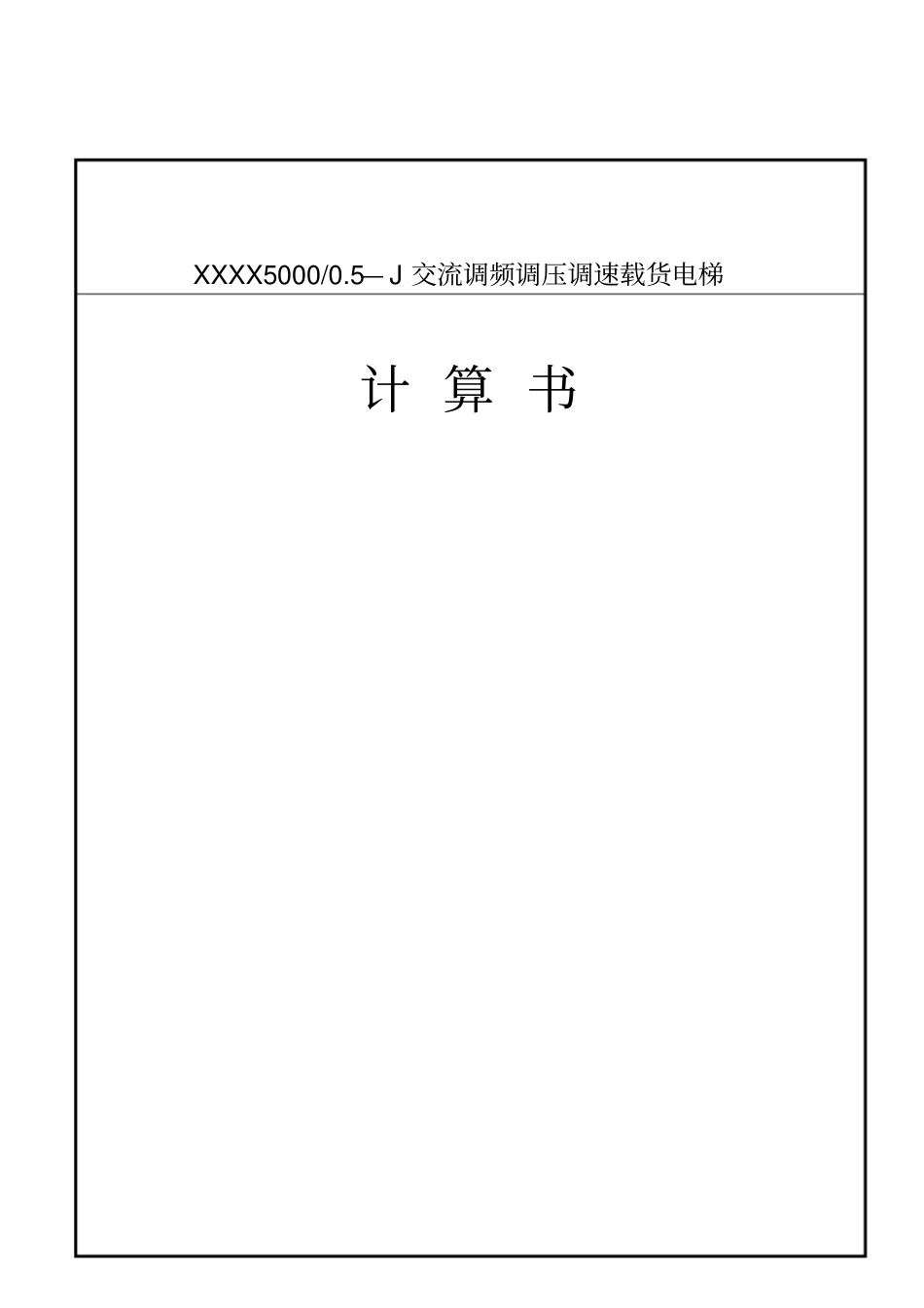

XXXX5000/0.5—J交流调频调压调速载货电梯计算书XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第2页共38页XXXXXXX有限公司目录1.前言2.电梯的主要参数XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第3页共38页3.传动系统的计算3.1曳引机的选用3.2平衡系数的计算3.3曳引机电动机功率计算3.4曳引机负载转矩计算3.5曳引包角计算3.6放绳角计算3.7轮径比计算3.8曳引机主轴载荷计算3.9额定速度验算3.10曳引力、比压计算3.11悬挂绳安全系数计算3.12钢丝绳端接装置结合处承受负荷计算4.主要结构部件机械强度计算4.1轿厢架计算4.2轿底应力计算资料来源编制校对标准化提出部门审定批准标记处数更改文件号签字日期职责签字日期XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第4页共38页4.3轿厢壁、轿门壁、层门壁强度、挠度计算4.4轿顶强度计算4.5绳轮轴强度计算4.6绳头板强度计算4.7机房承重梁计算5.导轨计算5.1轿厢导轨计算5.2对重导轨计算6.安全部件计算6.1缓冲器的计算、选用6.2限速器的计算、选用6.3安全钳的计算、选用7.轿厢有效面积校核8.轿厢通风面积校核9.层门、轿门门扇撞击能量计算10.井道结构受力计算10.1底坑预埋件受力计算10.2层门侧井道壁受力计算10.3机房承重处土建承受力计算10.4机房吊钩受力计算11.井道顶层空间和底坑计算11.1顶层空间计算11.2底坑计算XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第5页共38页12.电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）13.机械防护的设计和说明14.轿厢地坎和轿门至井道内表面的距离计算15.轿顶护栏设计16.轿厢护脚板的安装和尺寸图17.开锁区域的尺寸说明图示18.操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)19.轿厢上行超速保护装置的选型计算（类型、质量范围）20.引用标准和参考资料1.前言本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对KJDF5000/0.25—J（VVVF）载货电梯的传动系统、主要部件及安全部件的XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第6页共38页设计、选用进行了计算、校核。2.电梯的主要参数2.1额定载重量：Q=5000kg2.2空载轿厢重量：P1=1650kg2.3补偿链及随行电缆重量：P2=100kg（适用于提升高度30m，随行电缆以40m计）2.4额定速度：v=0.25m/s2.5平衡系数：=0.452.6曳引包角：=1802.7绕绳倍率：i=22.8双向限速器型号：XS12B（河北东方机械厂）2.9安全钳型号：AQ5A（河北东方机械厂）2.10轿厢、对重油压缓冲器型号：YH3/80（河北东方机械厂）2.11钢丝绳规格：16NAT819S+FC1370/1770ZS2.12钢丝绳重量：P3=800kg2.13对重重量：G=3900kg2.14曳引机型号：YJ300（常熟市顺达电梯曳引机厂）3.传动系统的计3.1曳引机的选用曳引机选用常熟市顺达电梯曳引机厂产品，曳引机主要参数：XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第7页共38页规格：YJ300额定载重：Q=5000kg轿厢额定速度：V=0.25m/s曳引轮直径：D=725绳槽：16×6转速：985rpm额定转矩：5446.5N·m额定功率：18.5kW悬挂比：2：1最大轴负荷：22500kg曳引机自重：1050kg、3.2平衡系数的计算ψ＝（G－P1）/Q＝（3900－1650）/5000＝0.45∴满足规范要求3.3曳引机电动机功率计算=13.48kW选用电动机功率：18.5kW。摘自《电梯与自动扶梯》P40选用合适3.4曳引机负载转矩计算1.起动总转矩计算M=MS+MD+MfiQVN?102)1(5.0102)45.01(25.05000RrJgDGQP14)(XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第8页共38页=13038+896+102.9=14036.9N?m式中：M——起动总转矩，N·m；MS——静不平衡力矩，N·m；MD——加速转矩，N·m；Mf——摩擦转矩，N·m；D——曳引轮直径，D=0.725m；η——效率，η=0.5；J——总转动惯量；J=J1+J2=91.84kg·m2J1——直线运动部件计算转动惯量，J1=54.84kg?m2J2——旋转体转动惯量，J2=37kg?m2ε——曳引轮圆周处切向角加速度，ε=9.756rad/s2;μ——摩擦系数，μ=0.1R——轴承上总载荷，N；r——轴承处轴半径，m；2.电机容量计算=681N·m曳引机标定值：Me=682N·m3.转矩比计算nNMee?9555XXXXXXX有限公司载货电梯设计计算书XX5000/0.5-J第9页共38页M/Me=2.4...
