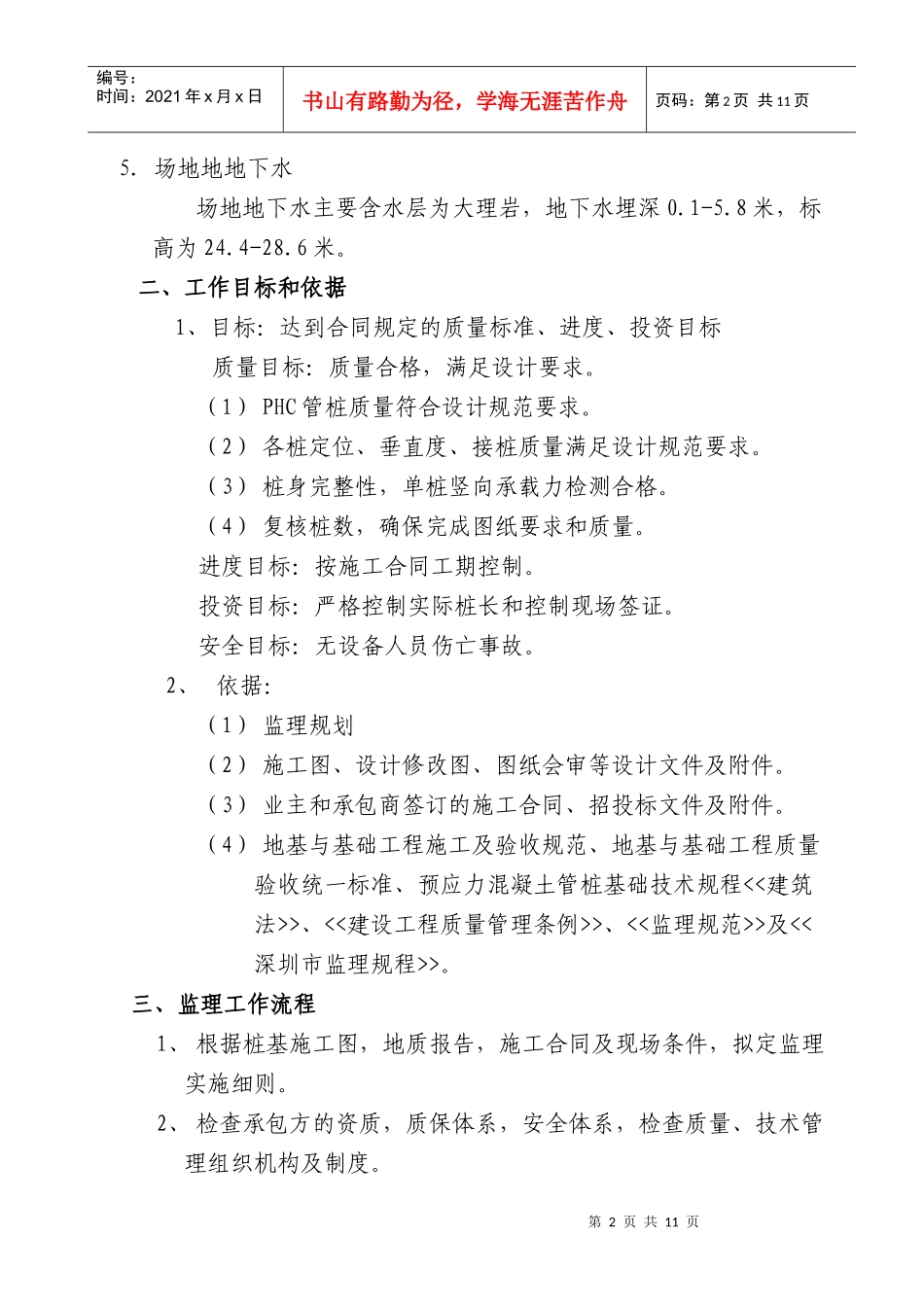

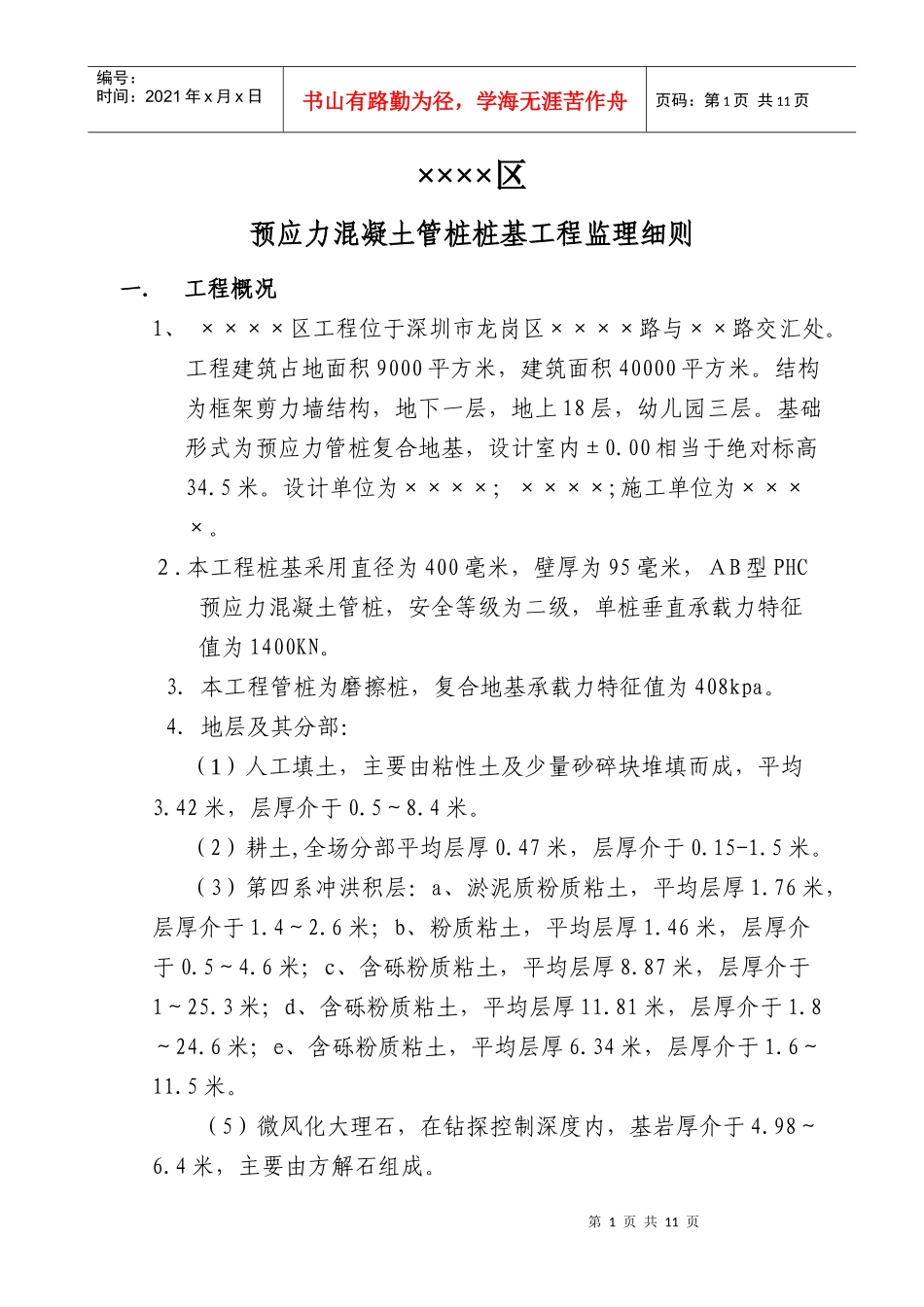

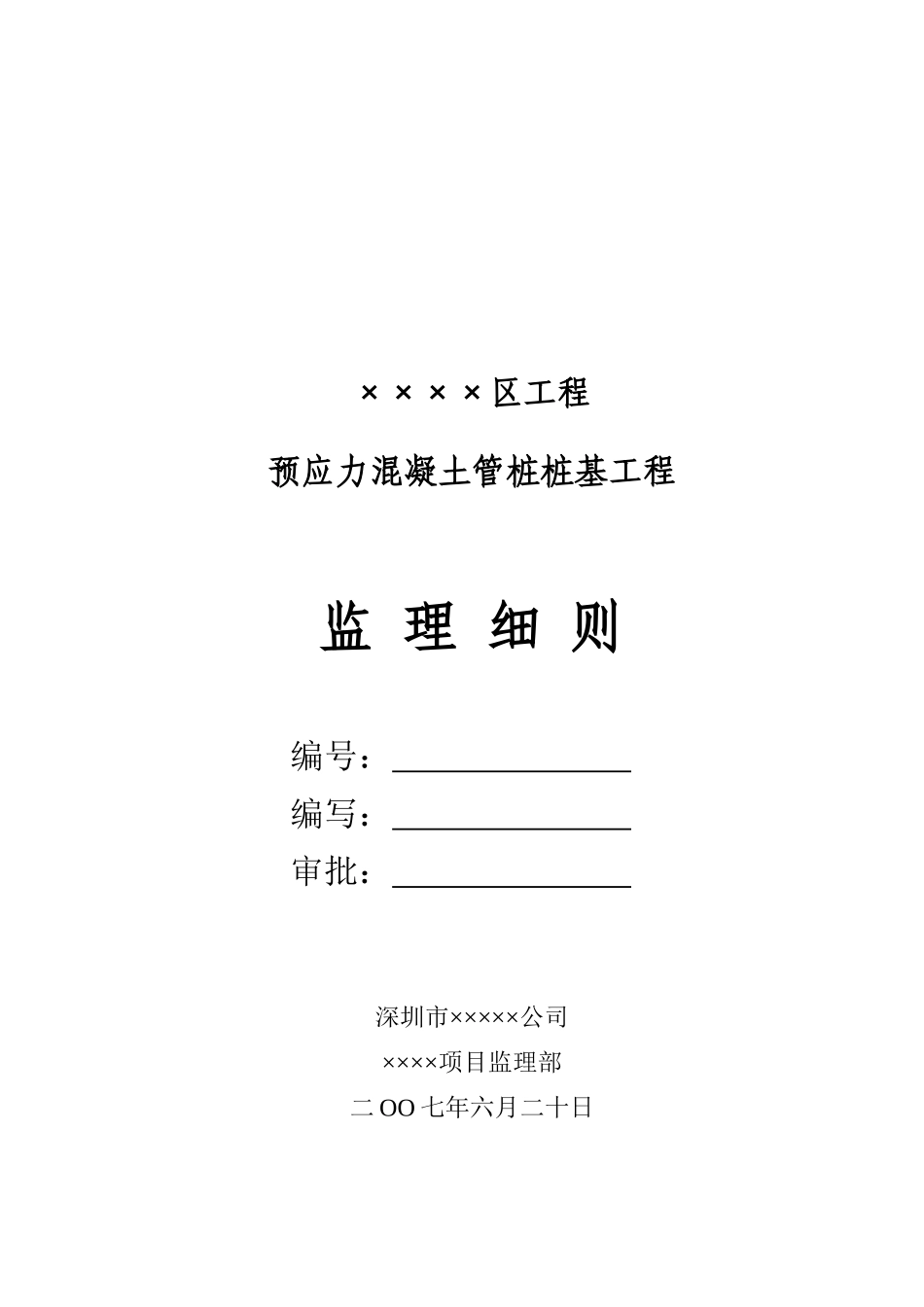

××××区工程预应力混凝土管桩桩基工程监理细则编号：编写：审批：深圳市×××××公司××××项目监理部二OO七年六月二十日第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页××××区预应力混凝土管桩桩基工程监理细则一．工程概况1、××××区工程位于深圳市龙岗区××××路与××路交汇处。工程建筑占地面积9000平方米，建筑面积40000平方米。结构为框架剪力墙结构，地下一层，地上18层，幼儿园三层。基础形式为预应力管桩复合地基，设计室内±0.00相当于绝对标高34.5米。设计单位为××××；××××;施工单位为××××。２.本工程桩基采用直径为400毫米，壁厚为95毫米，АB型PHC预应力混凝土管桩，安全等级为二级，单桩垂直承载力特征值为1400KN。3．本工程管桩为磨擦桩，复合地基承载力特征值为408kpa。4．地层及其分部：（1）人工填土，主要由粘性土及少量砂碎块堆填而成，平均3.42米，层厚介于0.5～8.4米。（2）耕土,全场分部平均层厚0.47米，层厚介于0.15-1.5米。（3）第四系冲洪积层：a、淤泥质粉质粘土，平均层厚1.76米，层厚介于1.4～2.6米；b、粉质粘土，平均层厚1.46米，层厚介于0.5～4.6米；c、含砾粉质粘土，平均层厚8.87米，层厚介于1～25.3米；d、含砾粉质粘土，平均层厚11.81米，层厚介于1.8～24.6米；e、含砾粉质粘土，平均层厚6.34米，层厚介于1.6～11.5米。（5）微风化大理石，在钻探控制深度内，基岩厚介于4.98～6.4米，主要由方解石组成。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页5．场地地地下水场地地下水主要含水层为大理岩，地下水埋深0.1-5.8米，标高为24.4-28.6米。二、工作目标和依据1、目标：达到合同规定的质量标准、进度、投资目标质量目标：质量合格，满足设计要求。（1）PHC管桩质量符合设计规范要求。（2）各桩定位、垂直度、接桩质量满足设计规范要求。（3）桩身完整性，单桩竖向承载力检测合格。（4）复核桩数，确保完成图纸要求和质量。进度目标：按施工合同工期控制。投资目标：严格控制实际桩长和控制现场签证。安全目标：无设备人员伤亡事故。2、依据：（1）监理规划（2）施工图、设计修改图、图纸会审等设计文件及附件。（3）业主和承包商签订的施工合同、招投标文件及附件。（4）地基与基础工程施工及验收规范、地基与基础工程质量验收统一标准、预应力混凝土管桩基础技术规程<<建筑法>>、<<建设工程质量管理条例>>、<<监理规范>>及<<深圳市监理规程>>。三、监理工作流程1、根据桩基施工图，地质报告，施工合同及现场条件，拟定监理实施细则。2、检查承包方的资质，质保体系，安全体系，检查质量、技术管理组织机构及制度。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3、审批承包方编制的预应力管桩基础施工方案。4、复核、确认承包方的施工测量控制点，控制轴线及各承台的控制桩位，各桩施工定位。5、跟踪监控打桩施工过程，确认打桩记录，复核桩数。6、组织确定基桩检测方案，跟踪检测实施过程。7、组织实测桩位偏差和桩顶标高，核查竣工资料，组织竣工验收。四、监理工作要点：1、质量控制（1）PHC管桩的质量控制：会同业主考察施工方推荐的管桩生产厂，选则有供应能力、质量信誉高的生产厂作为供应商。对进场的PHC管桩进行验收，报审控制。（2）承包方资质核查：项目经理资质，施工员、测量员、机操工、电焊工、电工上岗证满足要求，项目管理班子及测量、质量、技术管理人员满足工程需要，现场管理到位。（3）组织设计交底与图纸会审；重点是桩平面定位关系、桩顶标高，对接焊位置及焊接质量的要求。（4）审批桩基施工方案的重点：施工测量放线方案，桩位定线方法，复测措施；桩位施工编号，打桩顺序，开行路线，管桩堆场及运输道路布置；垂直度控制施工技术措施；监测桩基上浮及位移的桩位布置及监测方案；对靠近E轴的输油管线保护方案；周边的市政设施，建筑物的安全监测及减震措施。（5）对承包商进场的打桩机械进行核查：要求提供机械性能，桩锤技术指标和适用范...
