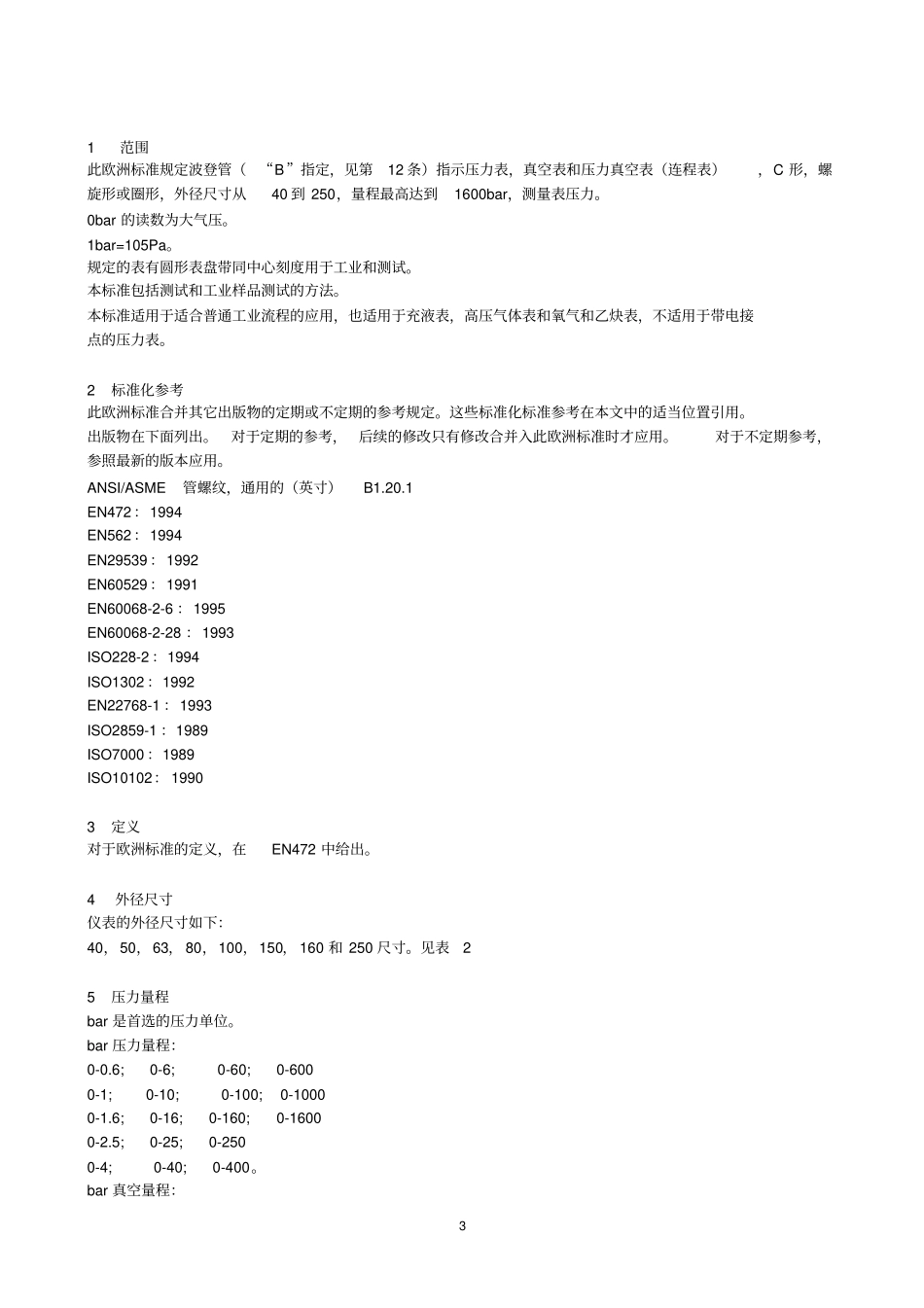

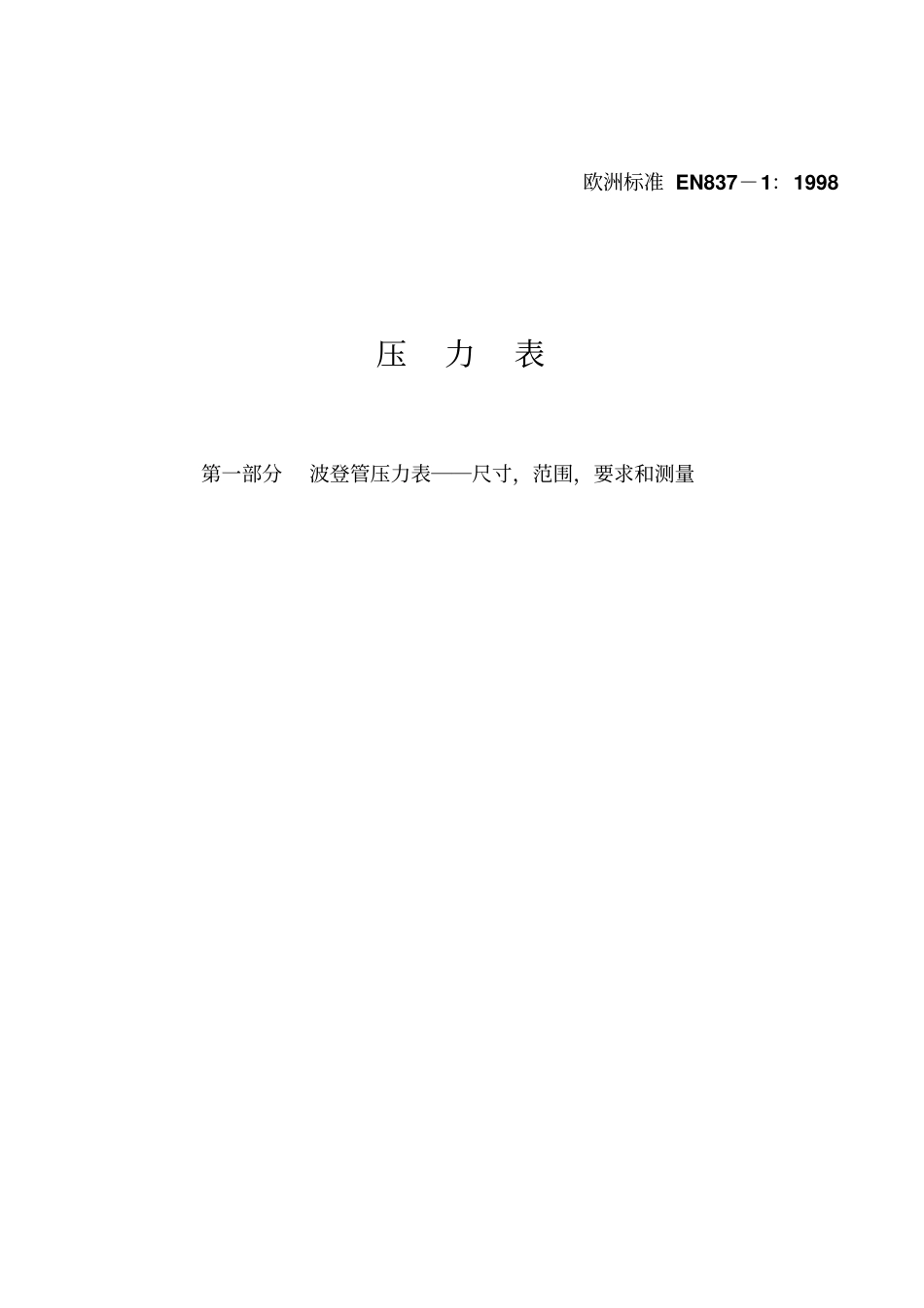

欧洲标准EN837-1:1998压力表第一部分波登管压力表――尺寸,范围,要求和测量2目录1范围2标准化参考3定义4外径尺寸5压力量程6精度等级7尺寸8压力元件9要求10测试31范围此欧洲标准规定波登管(“B”指定,见第12条)指示压力表,真空表和压力真空表(连程表),C形,螺旋形或圈形,外径尺寸从40到250,量程最高达到1600bar,测量表压力。0bar的读数为大气压。1bar=105Pa。规定的表有圆形表盘带同中心刻度用于工业和测试。本标准包括测试和工业样品测试的方法。本标准适用于适合普通工业流程的应用,也适用于充液表,高压气体表和氧气和乙炔表,不适用于带电接点的压力表。2标准化参考此欧洲标准合并其它出版物的定期或不定期的参考规定。这些标准化标准参考在本文中的适当位置引用。出版物在下面列出。对于定期的参考,后续的修改只有修改合并入此欧洲标准时才应用。对于不定期参考,参照最新的版本应用。ANSI/ASME管螺纹,通用的(英寸)B1.20.1EN472:1994EN562:1994EN29539:1992EN60529:1991EN60068-2-6:1995EN60068-2-28:1993ISO228-2:1994ISO1302:1992EN22768-1:1993ISO2859-1:1989ISO7000:1989ISO10102:19903定义对于欧洲标准的定义,在EN472中给出。4外径尺寸仪表的外径尺寸如下:40,50,63,80,100,150,160和250尺寸。见表25压力量程bar是首选的压力单位。bar压力量程:0-0.6;0-6;0-60;0-6000-1;0-10;0-100;0-10000-1.6;0-16;0-160;0-16000-2.5;0-25;0-2500-4;0-40;0-400。bar真空量程:4真空表为逆时针指针随真空增加运行。-0.6-0;-1-0bar压力真空量程:-1-+0.6;-1-+3;-1-+9;-1-+24-1-+1.5;-1-+5;-1-+15SI单位千帕斯卡(KPa)和兆帕斯卡(MPa)应按照bar量程,0-60KPa到1000KPa,0MPa-1.6MPa到最大160MPa。6精度等级精度等级说明允许的误差界限,表示为一个刻度范围的百分比。下列是定义的精度等级。0.1;0.25;0.6;1;1.6;2.5和4(见表1)。对于带止钉的仪表,精度等级将包括量程的10%到100%。对于不带止钉的仪表,精度等级将包括量程的0%到100%。零点必须作为一个精度检测点。表1:外壳直径对应的精度等级外壳直径精度等级0.10.250.611.62.5440;50ΧΧΧ63ΧΧΧΧ80ΧΧΧΧ100ΧΧΧΧ150;160ΧΧΧΧ250ΧΧΧΧΧ7尺寸7.1总公差总公差:EN22768-17.2底壳和法兰用户将根据制造商的数据决定盘面的尺寸。表2:尺寸mm外壳直径d1d2d3d4403861513.6504871603.6636186753.68078110955100971341186150147186168616015719617862502452902767注:可以接受d4延伸孔以保证与之前标准的互换性。7.3压力连接可以从表9(安装类型的连接位置)中选择连接位置。对于螺纹形式和尺寸见表3。5表3:G1/8BG1/4BG3/8BG1/2B1/8-27NPTEXT1/4-18NPTEXT1/2-14NPTEXT注:螺纹压力连接d1表壳外径尺寸d2法兰外径尺寸d3安装孔距尺寸d4安装孔径尺寸图1表4:平行螺纹接头的尺寸mmd2d3d4minl1+0.5/0l2l3+0.5/0fwminG1/8B48810221.68G1/4B59.59.51322210G3/8B5.513131633213G1/2B617.517.52033317注释1:对于不锈钢螺纹连接,f尺寸可以增加到50%。注释2:G1/8B可以制作不带插口。注释3:G1/8B可以制作不带凹槽f,如果这样,螺纹长度必须等于L1。注释4:对于与之前标准的互换性,G1/4B插口可以制造为4mm直径。7.3.1螺纹平行管螺纹(符号C)按照ISO228-1。锥形管螺纹(符号NPT)按照ANSI/ASMEB1.20.1。6其它螺纹规格对于特定的工业是可以接受的。六角形,方形或扁平的7.3.2带平行管螺纹轴柄注释:扁平的最小高度h必须符合标准板手的使用按照ISO10102。图27.3.3高压轴柄连接带密封件图3表5:高压轴柄尺寸mmd2±0.1d3d4d50/-0.3l10/-0.3l20/-0.3G1/2B7.141517.51925227.3.4锥形管螺纹轴柄7六角形,方形或平的图4图5表6:锥形螺纹轴柄尺寸mml1minwmin1/8-27NPTEXT1081/4-18NPTEXT13101/2-14NPTEXT1817注释:平的高度(h)必须符合标准板手的使用按照ISO10102。7.3.5平行螺纹孔表7:平行螺纹尺寸mmd1d2t1-0.5t2minG1/84.5107.5G1/45.51310G3/86.51612G1/2719157.3.6密封垫圈只用于平行螺纹。注释:根据压力和被测流体选择密封垫圈的材质。图6图78表8:密封垫圈尺寸mmd2d3e±0.2G1/8B4.2+0.2/080/-.021...
