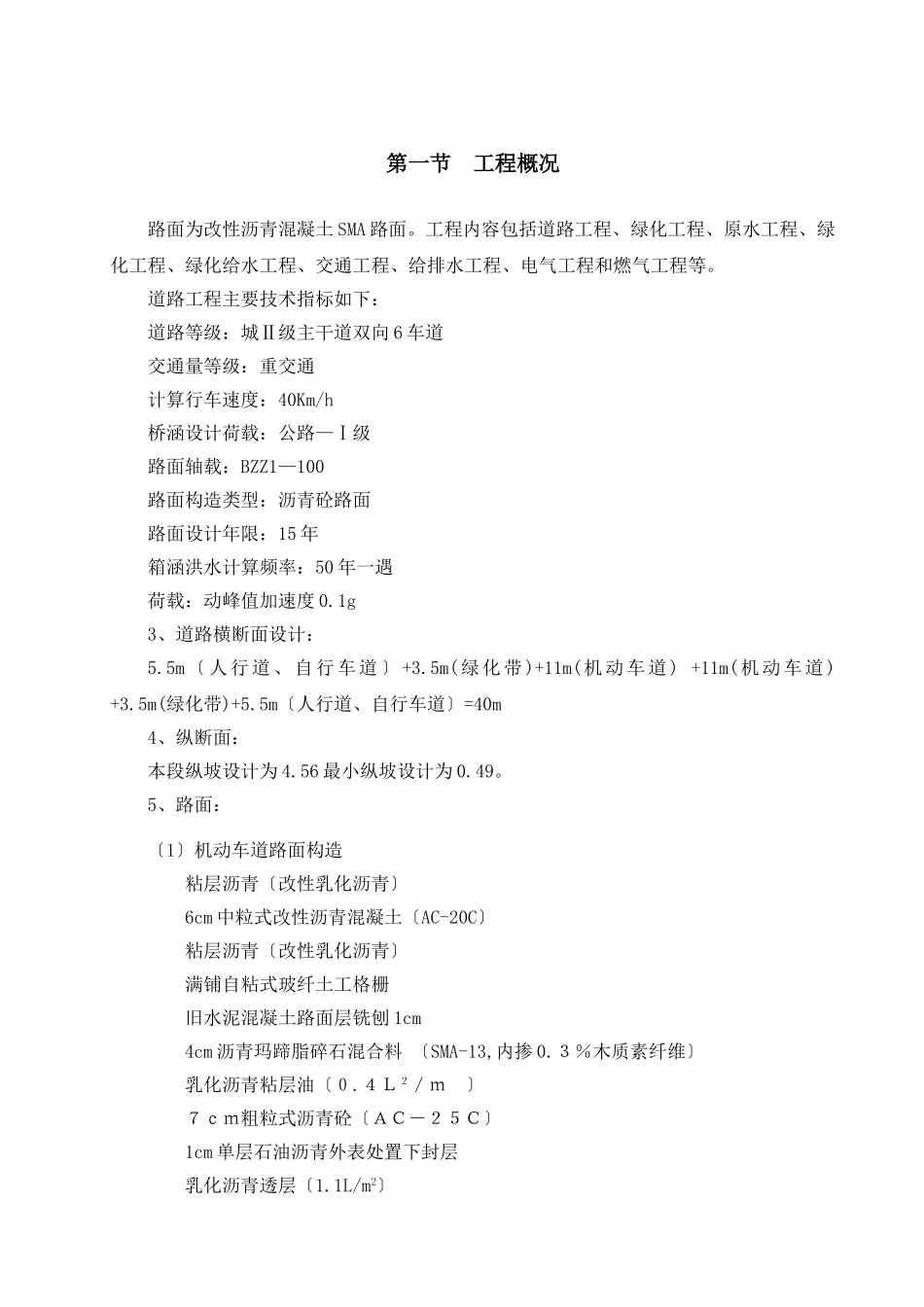

第一节工程概况路面为改性沥青混凝土SMA路面。工程内容包括道路工程、绿化工程、原水工程、绿化工程、绿化给水工程、交通工程、给排水工程、电气工程和燃气工程等。道路工程主要技术指标如下：道路等级：城Ⅱ级主干道双向6车道交通量等级：重交通计算行车速度：40Km/h桥涵设计荷载：公路—Ⅰ级路面轴载：BZZ1—100路面构造类型：沥青砼路面路面设计年限：15年箱涵洪水计算频率：50年一遇荷载：动峰值加速度0.1g3、道路横断面设计：5.5m〔人行道、自行车道〕+3.5m(绿化带)+11m(机动车道)+11m(机动车道)+3.5m(绿化带)+5.5m〔人行道、自行车道〕=40m4、纵断面：本段纵坡设计为4.56最小纵坡设计为0.49。5、路面：〔1〕机动车道路面构造粘层沥青〔改性乳化沥青〕6cm中粒式改性沥青混凝土〔AC-20C〕粘层沥青〔改性乳化沥青〕满铺自粘式玻纤土工格栅旧水泥混凝土路面层铣刨1cm4cm沥青玛蹄脂碎石混合料〔SMA-13,内掺0.３％木质素纤维〕乳化沥青粘层油〔０.４Ｌ２／ｍ〕７ｃｍ粗粒式沥青砼〔ＡＣ－２５Ｃ〕1cm单层石油沥青外表处置下封层乳化沥青透层〔1.1L/m2〕30cm5水泥稳定级配碎石20cm4水泥稳定级配碎石土基压实〔２〕人行道路面构造透水砖(２０cmx１０cmx６cm)3cm中粗砂15cm级配碎石〔粒径≤３０〕6、路基边坡防护友谊路一标段本次设计路基边坡分为填方边坡和挖方坡坡两种其中填方边坡坡率为1:1.5挖方边坡坡率为1:1.25当坡高H>8m时边坡按照8m一级分级放坡分级平台2m平台间设置平台排水沟。边坡除B0+060~B0+160段道路右侧边坡等级为二级外其余为三级设计使用年限20年。因友谊路部分路段边坡为强风化岩质边坡直接在强风化岩边坡上植草成活率低故采用喷混植生护坡。当坡高h≤3m时一般为土质边坡采用植草护坡当坡高h>3m时采用喷混植生护坡。7、挡土墙本施工图共设置5段挡墙主要设置在道路两侧无放坡空间路段详见挡土墙布置平面图。1〕钢筋混凝土挡土墙1、3~4挡墙因红线和用地限制沿人行道外边线设置在人行道内挡墙形式为钢筋混凝土挡墙设计参数：填料^＝35°γ＝18kN/m3μ=0.4墙顶设计荷载q＝20kPa动峰值加速度为0.1g。2〕浆砌石挡墙2挡墙墙背为空地故沿人行道外边线设置在人行道外挡墙形式为俯斜式浆砌石挡墙设计参数：填料^＝35°γ＝18kN/m3μ=0.4墙顶设计荷载q＝10kPa动峰值加速度为0.1g。2～4挡墙墙顶设置甲型护栏1挡墙待施工完毕后恢复墙顶的围墙。挡土墙墙趾底面埋深不小于1m且满足趾板顶面埋深不小于0.3m并应置于稳定的持力层中承载力及基底摩擦系数应满足挡土墙设计要求墙背采用石粉渣等砂砾性填料分层碾压或夯实回填压实度同本工程道路机动车道路基压实度。第二节编制根据一、为本建立工程下达的有关；二、有关工程建立理的方针、政策、法律、法规和与工程建立有关的；三、工程设计图、地质勘探、物探资料等；四、本工程的建立监理合同、承包合同或协议书等；五、本工程监理规划；六、与本工程建立相关的设计及施工、规程、〔包括但不限于以下〕；本工程应用的主要、规程、序名称代1工程测量GB500262建筑地基根底工程施工质量验收GB50202-20023砌体工程施工质量验收GB502034混凝土构造工程施工质量验收GB502045城道路交通规划设计GB502206建立工程监理GB503197工程测量根本术语GB/T502288城镇道路工程施工与质量验收CJJ1－20219城测量CJJ8-199910城道路养护技术CJJ36-200611城道路设计CJJ36-9012城道路路基工程施工及验收CJJ44-9113路面稀浆封层施工规程CJJ66-9514固化类路面基层和底基层技术规程CJJ/T80-9815施工现场临时用电平安技术JGJ46-200516建筑变形测量规程JGJ8-200717建筑地基处理技术JGJ79－2002第三节工程特点一、路面构造类型多组织难度大车行道、非机动车道、人行道及绿化带有不同的基层和路面构造车行道由于原有道路的现状不同又有不同的构造类型导致组织难度大。二、文明施工的要求高由于本工程拆迁范围大必定是社会各方关注的焦点同时来往车辆、行人相当多、穿插路口众多施工中的任何不文明行为极易造成社会影响因此对文明施工的要求特别高。第四节监理工作内容一、工程测量监理的工作内容1、协助组织导线控制点及水准基点的现场移交。会同承包人、设计或勘测部...
