桥梁静载荷测试设备配置方案VIP免费

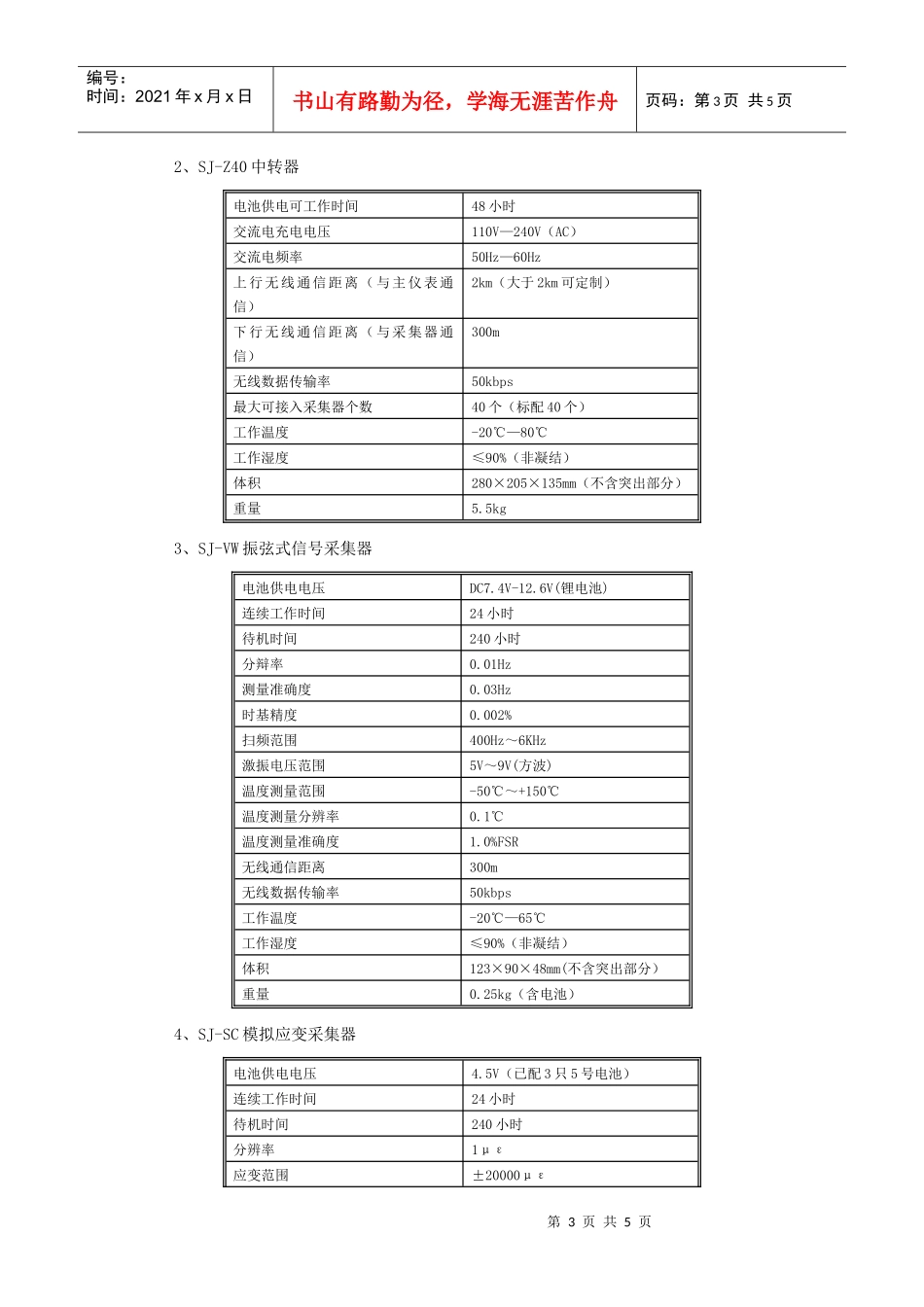

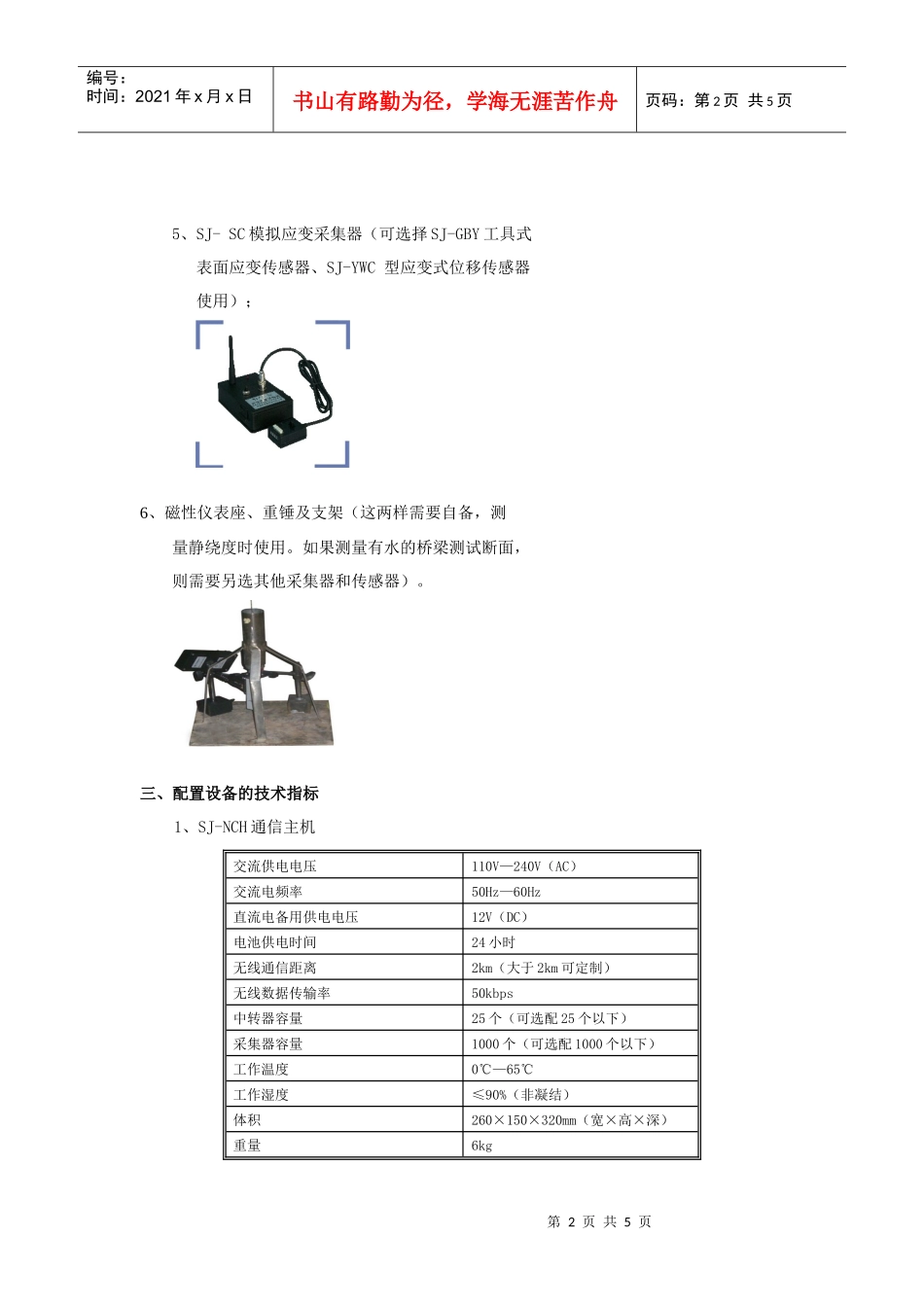

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页桥梁静载荷测试设备配置方案一、测试内容静应变、静绕度；二、使用设备配置1、SJ-NCH通信主机1台：2、笔记本电脑1台（选购或自备）：3、SJ-Z40中转器根据检测层数确定使用台数；4、SJ-VW振弦式信号采集器（选择BGK-4000、GK-4000振弦式传感器使用）；第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页5、SJ-SC模拟应变采集器（可选择SJ-GBY工具式表面应变传感器、SJ-YWC型应变式位移传感器使用）；6、磁性仪表座、重锤及支架（这两样需要自备，测量静绕度时使用。如果测量有水的桥梁测试断面，则需要另选其他采集器和传感器）。三、配置设备的技术指标1、SJ-NCH通信主机交流供电电压110V—240V（AC）交流电频率50Hz—60Hz直流电备用供电电压12V（DC）电池供电时间24小时无线通信距离2km（大于2km可定制）无线数据传输率50kbps中转器容量25个（可选配25个以下）采集器容量1000个（可选配1000个以下）工作温度0℃—65℃工作湿度≤90%（非凝结）体积260×150×320mm（宽×高×深）重量6kg第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页2、SJ-Z40中转器电池供电可工作时间48小时交流电充电电压110V—240V（AC）交流电频率50Hz—60Hz上行无线通信距离（与主仪表通信）2km（大于2km可定制）下行无线通信距离（与采集器通信）300m无线数据传输率50kbps最大可接入采集器个数40个（标配40个）工作温度-20℃—80℃工作湿度≤90%（非凝结）体积280×205×135mm（不含突出部分）重量5.5kg3、SJ-VW振弦式信号采集器电池供电电压DC7.4V-12.6V(锂电池)连续工作时间24小时待机时间240小时分辩率0.01Hz测量准确度0.03Hz时基精度0.002%扫频范围400Hz～6KHz激振电压范围5V～9V(方波)温度测量范围-50℃～+150℃温度测量分辨率0.1℃温度测量准确度1.0%FSR无线通信距离300m无线数据传输率50kbps工作温度-20℃—65℃工作湿度≤90%（非凝结）体积123×90×48mm(不含突出部分）重量0.25kg（含电池）4、SJ-SC模拟应变采集器电池供电电压4.5V（已配3只5号电池）连续工作时间24小时待机时间240小时分辨率1με应变范围±20000με第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页精度0.1%A/D转换位数24位（最大）采样率40Hz（其他采样率可定制）平衡范围满量程平衡方式自动零点漂移±1με/小时供桥电压3.3V（其它电压可订制）桥接方式1/4桥，1/2桥，全桥可接入应变片阻值120Ω[1]（其他阻值可定制）可接入应变片灵敏度系数任意无线通信距离300m无线数据传输率50kbps工作温度-20℃—60℃工作湿度≤90%（非凝结）体积123×90×48mm（不含突出部分）重量0.25kg（含电池）四、可配置传感器种类1、BGK-4000、GK-4000振弦式传感器；2、SJ-GBY工具式表面应变传感器；3、SJ-YWC型应变式位移传感器；4、各种120Ω变式应变计；5、部分电压输出应变传感器五、使用注意事项1、为了使无线信号畅通，不影响数据的传输，采集器天线尽量不要贴近被测物表面，与被测物表面垂直最好。2、安装时可以与主机试连接，在可能的情况下使采集器离开地面或被测物远一些或者调整方向以便确定通信的最佳效果。3、中转器的位置与通信主机最好没有屏蔽物遮挡，收发头与采集器之间尽量保持可视状态，以便确保通信质量。第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页4、安装完成试连接之后，因为中转器没有休眠功能，在正式使用前最好关掉中转器的电源开关，以节约电池电量。5、在钢结构被测试件应用时，仅依靠采集器底部的吸盘即可固定采集器，在混泥土等非钢结构的地方使用时，可将采集器内所配钢片用螺丝紧固在一块3cm见方的小木块上，将小木块用502胶粘贴在测点附近，再将采集器吸在钢片上即可。小木块可反复多次使用。6、每次安装完采集器都要确保采集器开关处于打开状态，以免不能进行测试。使用完毕以后要确保采集器电源开关已经关闭。7、主机和中转器在没有安装天线前，不得开机，以免损坏高频功率放大器！8、其他使用方法在用户手册中都有详细说明，用户手册仅配设备一起销售。
