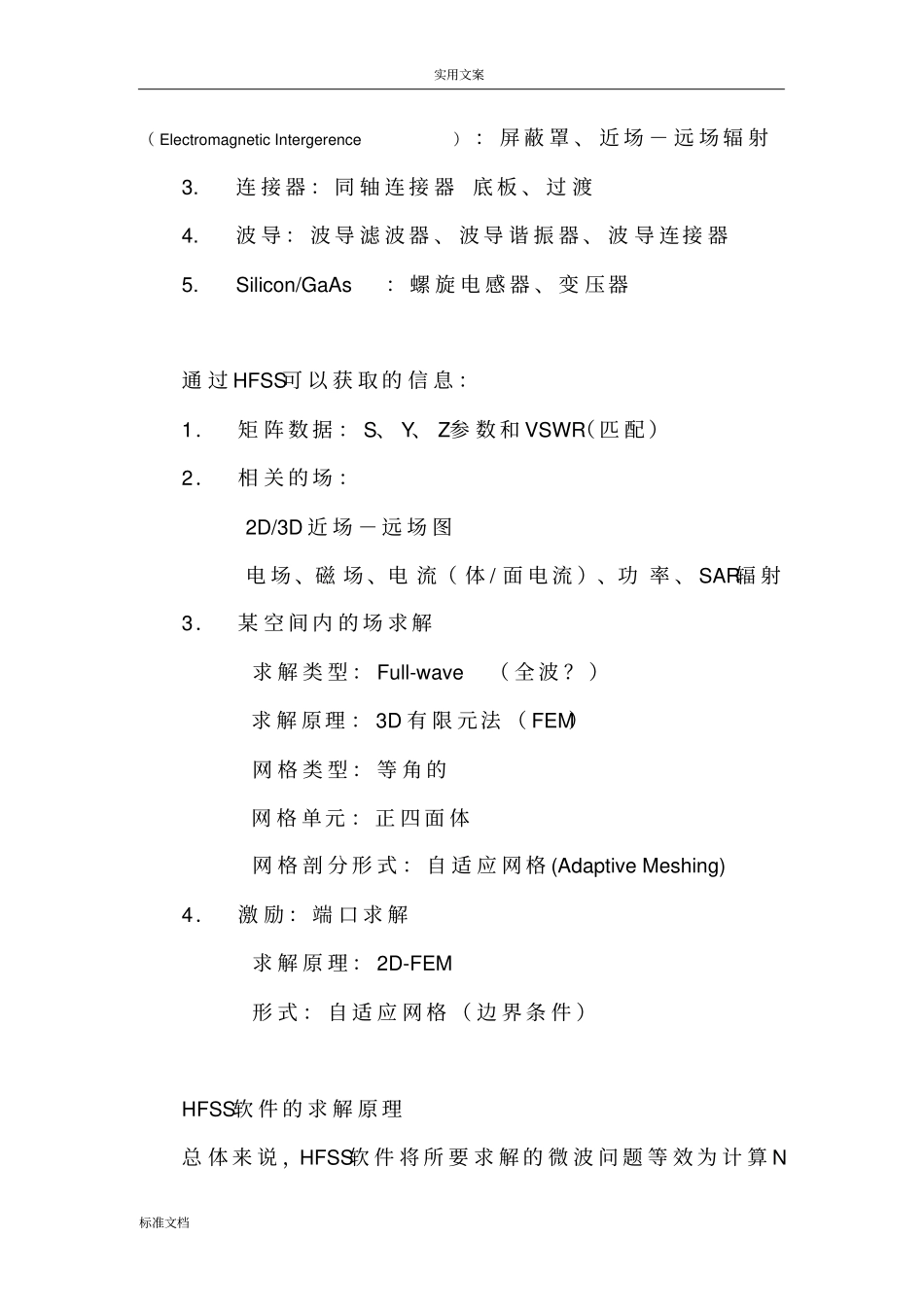

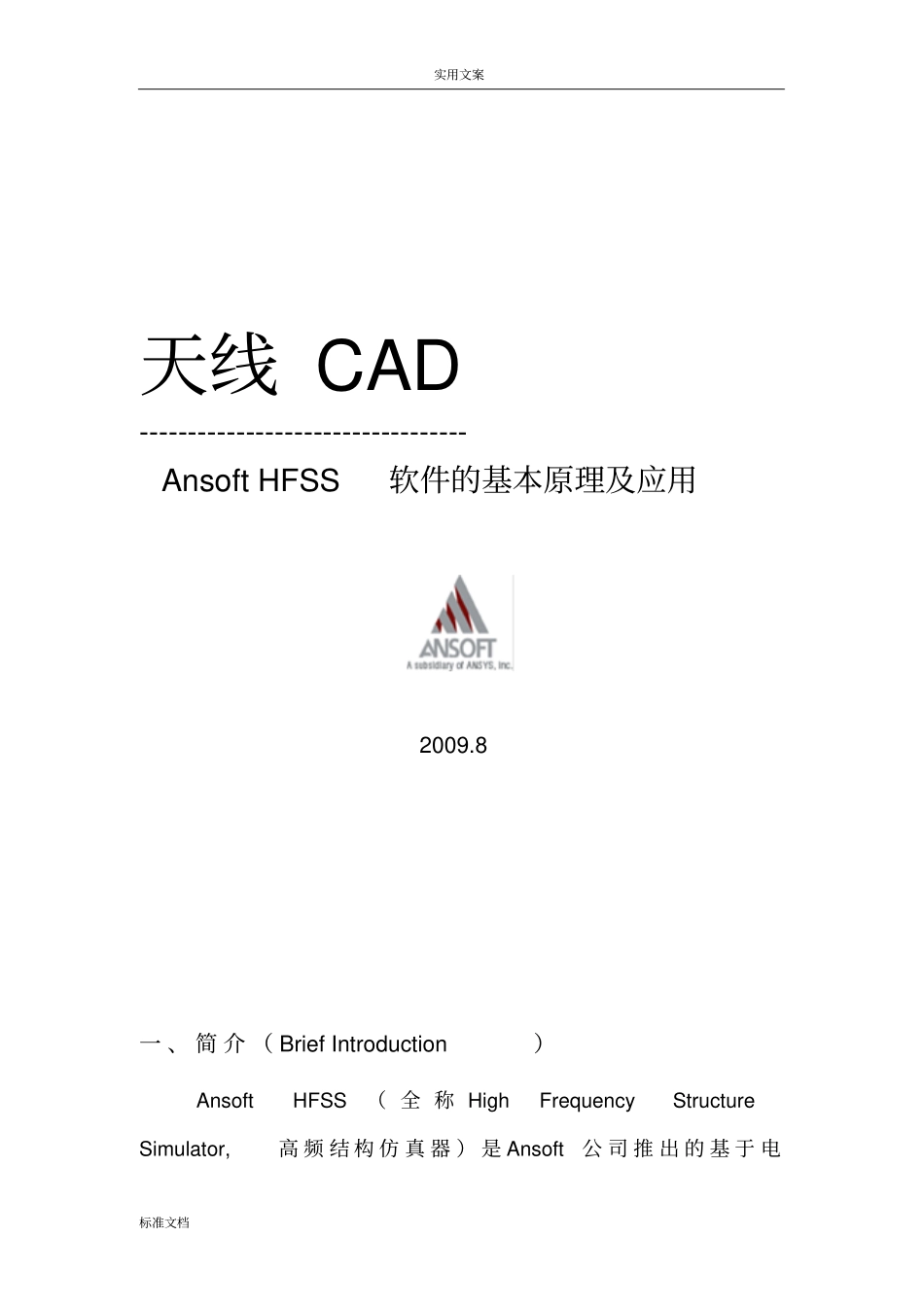

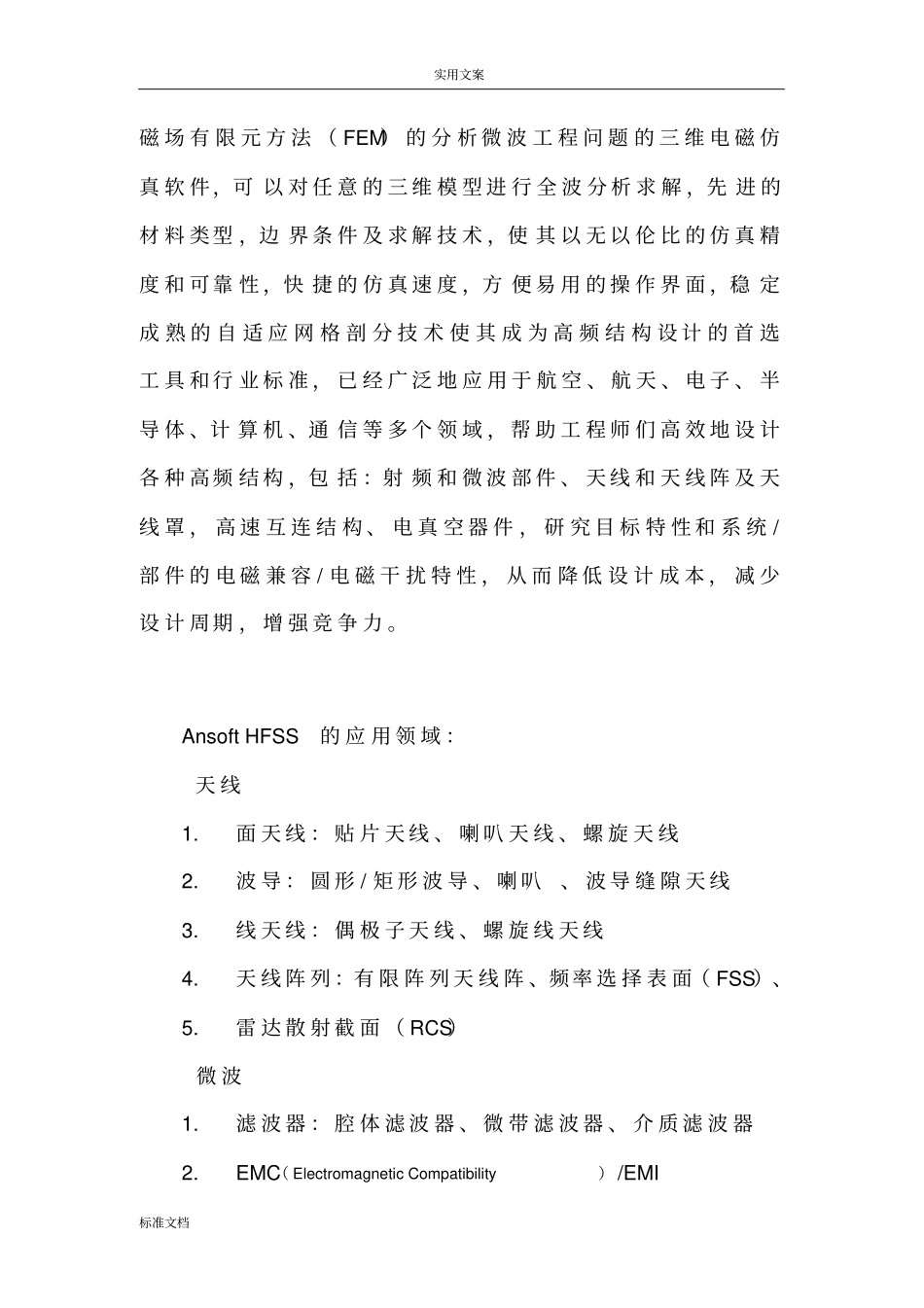

实用文案标准文档天线CAD----------------------------------AnsoftHFSS软件的基本原理及应用2009.8一、简介（BriefIntroduction）AnsoftHFSS（全称HighFrequencyStructureSimulator,高频结构仿真器）是Ansoft公司推出的基于电实用文案标准文档磁场有限元方法（FEM）的分析微波工程问题的三维电磁仿真软件，可以对任意的三维模型进行全波分析求解，先进的材料类型，边界条件及求解技术，使其以无以伦比的仿真精度和可靠性，快捷的仿真速度，方便易用的操作界面，稳定成熟的自适应网格剖分技术使其成为高频结构设计的首选工具和行业标准，已经广泛地应用于航空、航天、电子、半导体、计算机、通信等多个领域，帮助工程师们高效地设计各种高频结构，包括：射频和微波部件、天线和天线阵及天线罩，高速互连结构、电真空器件，研究目标特性和系统/部件的电磁兼容/电磁干扰特性，从而降低设计成本，减少设计周期，增强竞争力。AnsoftHFSS的应用领域：天线1.面天线：贴片天线、喇叭天线、螺旋天线2.波导：圆形/矩形波导、喇叭、波导缝隙天线3.线天线：偶极子天线、螺旋线天线4.天线阵列：有限阵列天线阵、频率选择表面（FSS）、5.雷达散射截面（RCS）微波1.滤波器：腔体滤波器、微带滤波器、介质滤波器2.EMC（ElectromagneticCompatibility）/EMI实用文案标准文档（ElectromagneticIntergerence）：屏蔽罩、近场－远场辐射3.连接器：同轴连接器底板、过渡4.波导：波导滤波器、波导谐振器、波导连接器5.Silicon/GaAs：螺旋电感器、变压器通过HFSS可以获取的信息：1．矩阵数据：S、Y、Z参数和VSWR（匹配）2．相关的场：2D/3D近场－远场图电场、磁场、电流（体/面电流）、功率、SAR辐射3．某空间内的场求解求解类型：Full-wave（全波？）求解原理：3D有限元法（FEM）网格类型：等角的网格单元：正四面体网格剖分形式：自适应网格(AdaptiveMeshing)4．激励：端口求解求解原理：2D-FEM形式：自适应网格（边界条件）HFSS软件的求解原理总体来说，HFSS软件将所要求解的微波问题等效为计算N实用文案标准文档端口网络的S矩阵，具体步骤如下：将结构划分为有限元网格（自适应网格剖分）在每一个激励端口处计算与端口具有相同截面的传输线所支持的模式假设每次激励一个模式，计算结构内全部电磁场模式由得到的反射量和传输量计算广义S矩阵图1求解流程图自适应网格剖分是在误差大的区域内对网格多次迭代细化的求解过程，利用网格剖分结果来计算在求解频率激励下存在于结构内部的电磁场。初始网格是基于单频波长进行的粗剖分，然后进行自适应分析，利用粗剖分对象计算的有限元解来估计在问题域中的哪些区域其精确解会有实用文案标准文档很大的误差（收敛性判断），再对这些区域的四面体网格进行细化（进一步迭代），并产生新的解，重新计算误差，重复迭代过程（求解—误差分析（收敛性判断）—自适应细化网格）直到满足收敛标准或达到最大迭代步数。如果正在进行扫频，则对其他频点求解问题不再进一步细化网格。图2自适应网格（总体与局部）HFSS的操作界面和菜单功能介绍：AnsoftHFSS的界面主要包括：菜单栏（Menubar）、工具栏（Toolbars）、工程管理（ProjectManage）窗口、状态栏（Statusbar）、属性窗口（Propertieswindow）、进度窗口（Progresswindow）、信息管理（MessageManage）窗口和3D模型窗口（3DModelerWindow）。实用文案标准文档图3AnsoftHFSS的操作界面菜单栏（Menubar）绘图、3D模型、HFSS、工具和帮助等下拉式菜单组成。工具栏（Toolbar）对应菜单中常用的各种命令，可以快速方便的执行各种命令。工程管理（ProjectManage）窗口显示所以打开的HFSS工程的详细信息，包括边界、激励、剖分操作、分析、参数优化、结果、端口场显示、场覆盖图和辐射等。状态栏（Statusbar）位于HFSS界面底部，显示当前执行命令的信息。属性窗口（Propertieswindow）显示在工程树、历史树和3D模型窗口中所选条目的特性或属性。进度窗口（Progresswindow）监视运行进度，以图像方式表示进度完成比例。实用文案标准文档信息管理（MessageManage）窗口显示工程设置的错误信息和分析进度信息。3D模型窗口（3DM...
